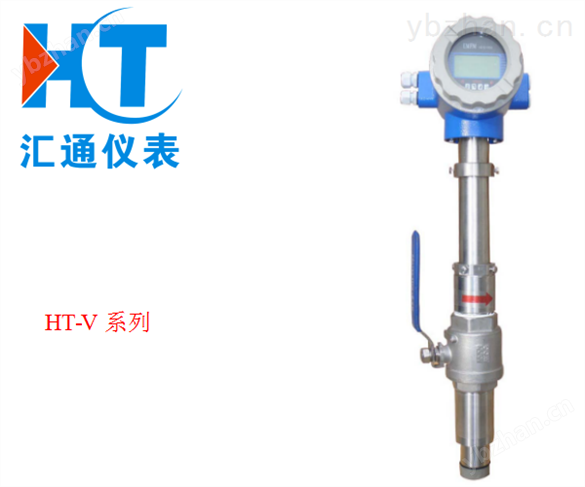

插入式V錐流量計返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地

在線詢價加入對比查看聯系電話

聯系方式：丁部長查看聯系方式

更新時間：2025-08-06 08:25:22瀏覽次數：216次

聯系我時，請告知來自儀表網

一、產品概述:

HT-V 插入式V錐流量計產品是新一代測量儀表屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，如圖一所示，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。

二、產品特點：
1.椎體設計具有整流作用安裝直管段要求低
2.量程比很寬
3.V錐傳感器耐磨損，傳感器長期穩定性能好
4.信號穩定性好
5.壓力損失小
6.V錐體β系數計算范圍寬
7.V錐傳感器不堵塞，不粘附，無任何滯留死區，特別適用于臟污介質的流量測量
8.可以測量高溫高壓的介質
9.規格齊全，安裝方式靈活

三、技術參數:

1.精度等級：：±0 5%（差壓流量變送器精度應高于0.2級、含0.2級），（β：0.45--0.85當β<0.55，量程比4:1時，精度等級：≤0.30）
2.重復性：0.1%
3.工作壓：0—40MPa（有多個壓力等級可供選擇）
4.工作溫度：-40--850℃
5.環境溫度：-40--65℃
6.安裝直管段要求：前0-3D直管道、后0-1D直管段
7.量程比寬：通常為10:1，選擇合適的參數可達到50:1
8.損小：同樣的β值，壓損是孔板1/3--1/5
9.口徑：15mm--2000mm
10.適用介質：V錐流量傳感器廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流體的流量測量，幾乎適用于所有氣體、液體介質。

四、產品選型：

型號	說明
HT-V	V錐流量計
	代號	口徑(mm)
	15～3000	DN15～DN3000mm
			各部件材料材質
		代碼	錐體	鋼管	法蘭
		A	SS304	20#	20#
		B	SS304	15CrMo	15CrMo
		C	SS304	SS304	20#
		D	SS304	SS304	SS304
		E	SS316L	SS304	SS304
		G	SS316L	SS316L	SS316L
		#	其它材質
			代號	介質
			1	液體
			2	氣體
			3	蒸汽
			4	高溫介質
				代號	補償形式
				N	不帶壓力、溫度補償
				Q	帶壓力、溫度補償輸出
				代號	連接形式
				L	螺紋連接（適用于小口徑）
				W	法蘭連接
					代號	壓力等級
					0	0.25MPa
					1	0.6 MPa
					2	1.0 MPa
					3	1.6 MPa
					4	2.5 MPa
					5	4.0 MPa
					6	6.3 MPa
