產品簡介

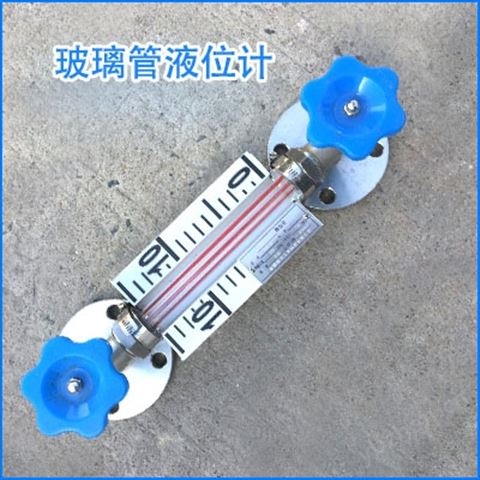

玻璃管液位計

詳細介紹

玻璃管液位計的詳細資料：

玻璃管液位計的概述

WH-ULG型玻璃管液位計采用高強度、高溫耐熱玻璃以及優質材料而制成。并具有較強的抗震和耐沖擊性能，廣泛用于石油、化工、天然氣工程等工業生產中高溫、高壓介質中的液位顯示。是按原化工部ULG標準生產的就地式液位測量儀表，它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

玻璃管液位計的結構原理

儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

玻璃管液位計的特點

●直讀式儀表，讀數精確。
●結構簡單，維修方便。
●經久耐用。

玻璃管液位計的主要技術指標

●測量范圍(安裝中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm
●工作壓力：≤1.6MPa
●材質：碳鋼、不銹鋼
●工作溫度：≤200℃
●連接法蘭標準：HGJ46-91 PN1.6 DN20突面
其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2"外螺紋
●鋼球自封壓力：≥0.2MPa

安裝中心距L和標尺刻度L1的關系

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550	1850

玻璃管液位計的使用須知

為保證自密封作用，容器內介質壓力應大于0.2MPa。
在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。

型號、標記標準系列

名稱	標準號	型號標志	規格
玻璃管液位計	WH-ULG	DA I PN1.6	300 500 600 800 1000 1200 1400 1700 2000
玻璃管液位計	WH-ULG	DB I PN1.6
玻璃管液位計	WH-ULG	DA II PN1.6
玻璃管液位計	WH-ULG	DB II PN1.6
玻璃管液位計	WH-ULG	WA I PN1.6
玻璃管液位計	WH-ULG	WB I PN1.6
玻璃管液位計	WH-ULG	WA II PN1.6
玻璃管液位計	WH-ULG	WB II PN1.6
液位計針形閥	WH-ULG	(上)A I B I PN1.6
液位計針形閥	WH-ULG	(下)A I B I PN1.6
液位計針形閥	WH-ULG	(上)A II B II PN1.6
液位計針形閥	WH-ULG	(下)A II B II PN1.6
