通化市西門子總代理6ES74000HR534AB0-CPU模塊

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號6ES74000HR534AB0

品牌

廠商性質經銷商

所在地上海市

在線詢價收藏產品

聯系方式：李工查看聯系方式

更新時間：2018-03-29 15:54:59瀏覽次數：256次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  CPU

S7-400

全部產品列表

暫無信息

上海隆彥自動化科技有限公司

經營模式：經銷商

商鋪產品：39條

所在地區：上海上海市

聯系人：李工（銷售）

詢價 給他留言

產品簡介

產地	進口	加工定制	否

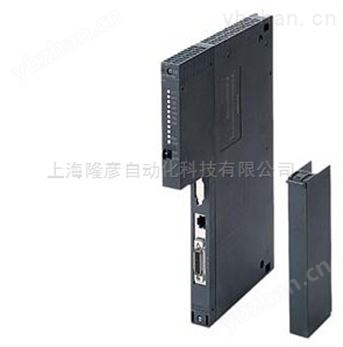

通化市西門子總代理6ES74000HR534AB0 SIMATIC S7-400H, 416-5H SYSTEM-BUNDLE H-SYSTEM WITH 1 X UR2-H, W/O MEMORY CARD, 2 X PS 405 10A, DC 24/48/60V, 4 X SYNC-MODULE 10M, 2 X SYNC-CABLE 1M, 2 X CPU 416-5H, 4 X BAC

詳細介紹

通化市西門子總代理6ES74000HR534AB0 通化市西門子總代理6ES74000HR534AB0

：李工（）竭誠為您服務
24小時一三七九五二八九八七三
在線工作;

西門子PLC S7-300系列及有關設備應是集成的、標準的，按照易于與工業控制系統形成一個整體，易于擴充其功能的原則選型所選用西門子PLC應是在相關工業領域有投運業績、成熟可靠的系統，西門子PLC S7-300的系統硬件、軟件配置及功能應與裝置規模和控制要求相適應。本文下面就為您介紹一下西門子PLC S7-300系列的選型方法，供您在配置過程中參考。
西門子PLC S7-300選型
一、機型的選擇
(一)西門子PLC S7-300的類型
西門子PLC按結構分為整體型和模塊型兩類，按應用環境分為現場安裝和控制室安裝兩類;按CPU字長分為1位、4位、8位、16位、32位、64位等。從應用角度出發，通常可按控制功能或輸入輸出點數選型。
整體型西門子PLC的I/O點數固定，因此用戶選擇的余地較小，用于小型控制系統;模塊型PLC提供多種I/O卡件或插卡，因此用戶可較合理地選擇和配置控制系統的I/O點數，功能擴展方便靈活，一般用于大中型控制系統。
(二)輸入輸出模塊的選擇
輸入輸出模塊的選擇應考慮與應用要求的統一。例如對輸入模塊，應考慮信號電平、信號傳輸距離、信號隔離、信號供電方式等應用要求。對輸出模塊，應考慮選用的輸出模塊類型，通常繼電器輸出模塊具有價格低、使用電壓范圍廣、壽命短、響應時間較長等特點;可控硅輸出模塊適用于開關頻繁，電感性低功率因數負荷場合，但價格較貴，過載能力較差。輸出模塊還有直流輸出、交流輸出和模擬量輸出等，與應用要求應*。
可根據應用要求，合理選用智能型輸入輸出模塊，以便提高控制水平和降低應用成本。
考慮是否需要擴展機架或遠程I/O機架等。
(三)存儲器的選擇
由于計算機集成芯片技術的發展，存儲器的價格已下降，因此，為保證應用項目的正常投運，一般要求PLC的存儲器容量，按256個I/O點至少選8K存儲器選擇。需要復雜控制功能時，應選擇容量更大，檔次更高的存儲器。
(四)冗余功能的選擇
1.控制單元的冗余
(1)重要的過程單元：CPU(包括存儲器)及電源均應1B1冗余。
(2)在需要時也可選用PLC硬件與熱備軟件構成的熱備冗余系統、2重化或3重化冗余容錯系統等。
2.I/O接口單元的冗余
(1)控制回路的多點I/O卡應冗余配置。
(2)重要檢測點的多點I/O卡可冗余配置。3)根據需要對重要的I/O信號，可選用2重化或3重化的I/O接口單元。
二、控制功能的選擇
該選擇包括運算功能、控制功能、通信功能、編程功能、診斷功能和處理速度等特性的選擇。
為減輕CPU通信任務，根據網絡組成的實際需要，應選擇具有不同通信功能的(如點對點、現場總線、工業以太網)通信處理器。
三、輸入輸出(I/O)點數的估算
I/O點數估算時應考慮適當的余量，通常根據統計的輸入輸出點數，再增加10%～20%的可擴展余量后，作為輸入輸出點數估算數據。實際訂貨時，還需根據制造廠商PLC的產品特點，對輸入輸出點數進行圓整。
四、存儲器容量的估算
存儲器容量是可編程序控制器本身能提供的硬件存儲單元大小，程序容量是存儲器中用戶應用項目使用的存儲單元的大小，因此程序容量小于存儲器容量。設計階段，由于用戶應用程序還未編制，因此，程序容量在設計階段是未知的，需在程序調試之后才知道。為了設計選型時能對程序容量有一定估算，通常采用存儲器容量的估算來替代。
存儲器內存容量的估算沒有固定的公式，許多文獻資料中給出了不同公式，大體上都是按數字量I/O點數的10～15倍，加上模擬I/O點數的100倍，以此數為內存的總字數(16位為一個字)，另外再按此數的25%考慮余量。
用戶可以在使用西門子PLC S7-300系列時，參考本文提供的內容進行配置，從而設計出完整合理的自動化控制系統，并保證其穩定運行。

狀態字的位7和位6稱為條件碼1和條件碼0。這兩位結合起來用于表示在累加器1中產生的算術運算或邏輯運算結果與0的大小關系；比較指令的執行結果或移位指令的移出位狀態。詳見表4.4.2.1和表4.4.2.2。

4.4.2.1算術運算后的CC1和CC0

CCl	CCO	算術運算無溢出	整數算術運算有溢出	浮點數算術運算有溢出
0	0	結果＝0	整數加時產生負范圍溢出	平緩下溢
0	1	結果＜0	乘時負范圍溢出；加、減、取負時正溢出	負范圍溢出
1	0	結果＞0	乘、除時正溢出；加、減時負溢出	正范圍溢出
1	1	－	在除時除數為0	非法操作

4.4.2.2 比較、移位和循環移位、字邏輯指令后的CC1和CC0

CCl	CCO	比較指令	移位和循環指令	字邏輯指令
0	0	累加器2＝累加器1	移位＝0	結果＝0
0	1	累加器2＜累加器1	－	－
1	0	累加器2＞累加器1	－	結果≠0
1	1	不規范 (只用于浮點數比較)	移出位＝1	－

二進制結果位（BR）

狀態字的位8稱為二進制結果位。它將字處理程序與位處理起來，在一段既有位操作又有字操作的程序中，用于表示字操作結果是否正確（異常）。將BR位加入程序后，無論字操作結果如何，都不會造成二進制邏輯鏈中斷。在LAD的方塊指令中，BR位與ENO有對應關系，用于表明方塊指令是否被正確執行：如果執行出現了錯誤，BR位為0，ENO也為0；如果功能被正確執行，BR位為1，ENO也為1。

在用戶編寫的FB和FC程序中，必須對BR位進行管理，當功能塊正確運行后使BR位為1，否則使其為0。使用STL指令SAVE或LAD指令——（SAVE），可將RLO存入BR中，從而達到管理BR位的目的。當FB或FC執行無錯誤時，使RLO為1并存入BR，否則，在BR中存入0。
