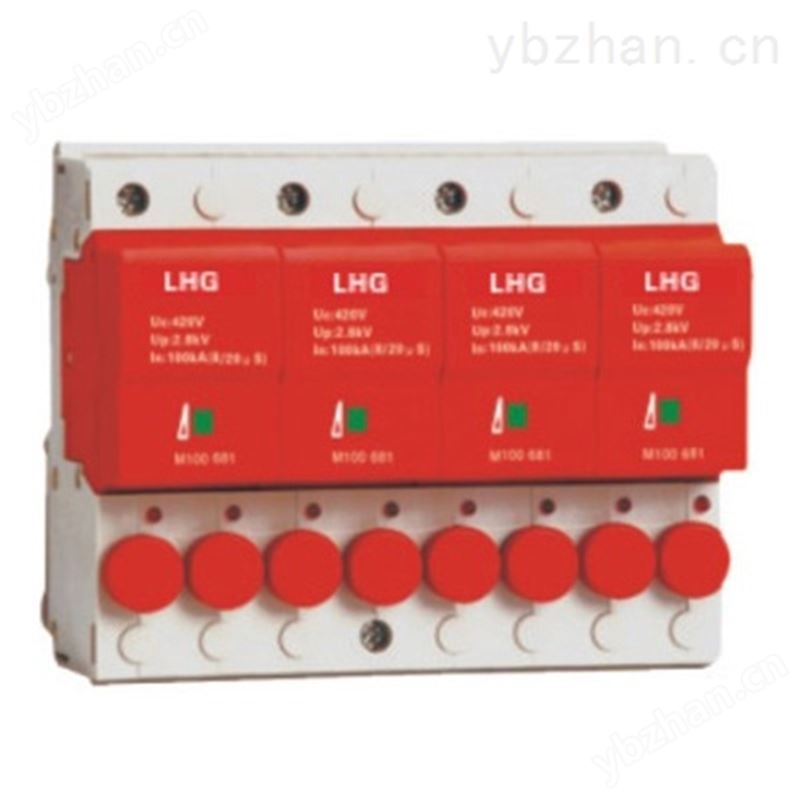

CPM-R80T

CPM-R80T      CPM-R80T/4P        浪涌保護器            /3P

     /4P        浪涌保護器            /3P

     /4P        浪涌保護器            /3P

浪涌保護器（電涌保護器）（簡稱SPD），適用于交流50/60HZ，額定電壓220V至380V的供電系統（或通信系統）中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求，具有相對相，相對地，相對中線，中線對地及其組合等保護模式。

中文名

浪涌保護器

外文名

Surge protection Device

又    稱

電涌保護器、防雷器

領    域

雷電防護

用途編輯

浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖，可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。

浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。[1] 

基本特點編輯

浪涌保護器SPD

保護通流量大，殘壓極低，響應時間快；

· 采用滅弧技術，*避免火災；

· 采用溫控保護電路，內置熱保護；

· 帶有電源狀態指示，指示浪涌保護器工作狀態；

· 結構嚴謹，工作穩定可靠。

專業術語編輯

1、接閃器 Air-termination system

用于直接接受或承受雷擊的金屬物體和金屬結構，如：避雷針、避雷帶（線）、避雷網等。

2、引下線 Down conductor system

連接接閃器與接地裝置的金屬導體。

3、接地裝置 Earth termination system

接地體和接地體連接導體的總和。

4、接地體 Earth electrode

埋入地中直接與大地接觸的金屬導體。也稱接地極。直接與大地接觸的各種金屬構件、金屬設施、金屬管道、金屬設備等可以兼作接地體，稱為自然接地體。

5、接地體連接導體 Earth conductor

從電氣設備接地端子接到接地裝置的連接導線或?qū)w，或從需要等電位連接的金屬物體、總接地端子、接地匯總板、總接地排、等電位連接排至接地裝置的連接導線或?qū)w。

6、直擊雷 Direct lightning flash

直接擊在建筑物、大地或防雷裝置等實際物體的雷電。

7、地電位反擊 Back flashover

雷電流經過接地點或接地系統而引起該區域地電位的變化。地電位反擊會引起接地系統電位的變化，可能造成電子設備、電氣設備的損壞。

8、雷電防護系統 Lightning protection system（LPS）

減少雷電對建筑物、裝置等防護目標造成損害的系統，包括外部和內部雷電防護系統。

8.1外部雷電防護系統 External lightning protection system

建（構）筑物外部或本體的雷電防護部分，通常由接閃器、引下線和接地裝置組成，用于防直擊雷。

8.2內部雷電防護系統 Internal lightning protection system

建（構）筑物內部的雷電防護部分，通常由等電位連接系統、共用接地系統、屏蔽系統、合理布線、電涌防護器等組成，主要用于減小和防止雷電流在防護空間內所產生的電磁效應。[2]

發展歷程編輯

zui原始的電涌保護器羊角形間隙，出現于19世紀末期，用于架空輸電線路，防止雷擊損壞設備絕緣而造成停電。20世紀20年代，出現了鋁浪涌保護器，氧化膜浪涌保護器和丸式浪涌保護器。30年代出現了管式浪涌保護器。50年代出現了碳化硅防雷器。70年代又出現了金屬氧化物浪涌保護器。現代高壓浪涌保護器，不僅用于限制電力系統中因雷電引起的過電壓，也用于限制因系統操作產生的過電壓。1992年以來，以德、法為代表的工控標準35mm導軌卡接式可拔插SPD防雷模塊，開始大規模引進到中國，稍后以美、英為代表的一體化箱式電源防雷組合也進入了中國。[1] 

分析編輯

引　言

雷電災害是zui嚴重的自然災害之一，*每年因雷電災害造成的人員傷亡、財產損失不計其數。隨著電子、微電子集成化設備的大量應用，雷電過電壓和雷擊電磁脈沖所造成的系統和設備的損壞越來越多。因此，盡快解決建筑物和電子信息系統雷電災害防護問題顯得十分重要。

隨著相關設備對防雷要求的日益嚴格，安裝浪涌保護器(Surge ProtectionDevice,SPD）抑制線路上的浪涌和瞬時過電壓、泄放線路上的過電流成為現代防雷技術的重要環節之一。

雷電的特性

防雷包括外部防雷和內部防雷。外部防雷以接閃器(避雷針、避雷網、避雷帶、避雷線）、引下線、接地裝置為主，其主要的功能是為了確保建筑物本體免受直擊雷的侵襲，將可能擊中建筑物的雷電通過避雷針（帶、網、線）、引下線等泄放入大地。內部防雷包括防雷電感應、線路浪涌、地電位反擊、雷電波入侵以及電磁與靜電感應的措施。其基該方法是采用等電位聯結，包括直接連接和通過SPD間接連接，使金屬體、設備線路與大地形成一個有條件的等電位體，將因雷擊和其他浪涌引起的內部設施分流和感應的雷電流或浪涌電流泄放入大地，從而保護建筑物內人員和設備的安全。

雷電的特點是電壓上升非常快（10μs以內），峰值電壓高（數萬至數百萬伏），電流大（幾十至幾百千安），維持時間較短（幾十至幾百微秒），傳輸速度快（以光速傳播），能量非常巨大，是浪涌電破壞力的一種。
