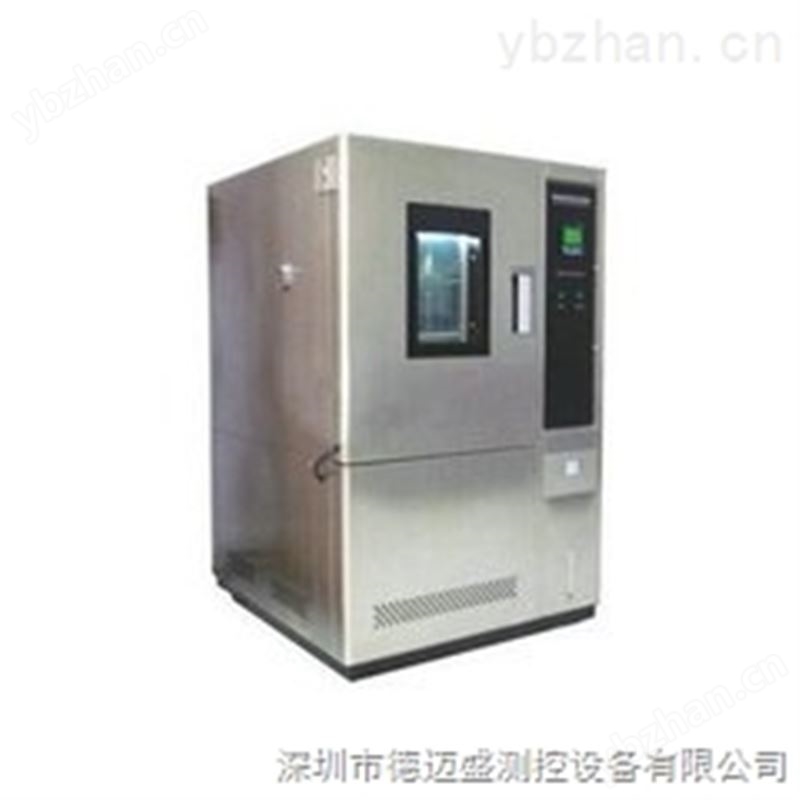

微電腦恒溫恒濕試驗機
一、微電腦恒溫恒濕試驗機規格型號
- 性能規格：
- 機器型號：DMS-HWH
- 溫度范圍：-40℃ -- 150℃
- 濕度范圍：30 — 98 %RH（溫度在25℃～95℃）
*注意：請參考濕度使用范圍！
- 溫濕度控制精度：±0.5℃；±2.5％RH.
*注意：以上#2～4項之性能保證，需于溫度感測穩定30分鐘后測量！
- 溫濕度分布均勻：±2.0℃；±3.0％R.H.
*注意：以上#5項之性能保證，需距測試區每一壁面1/6位置測量，且需于溫濕度穩定30分鐘后測量！
- 內容積：80L
- 外箱尺寸：95×135×95cm(W×H×D)
- 電源：AC 1Ø 220V 50/60HZ MAX30A.
二. 系統結構
- 冷凍系統:多段自動負載容量調整技術。
- 壓縮機:法國*“泰康”全密閉式高效率壓縮機
- 冷媒:環保冷媒R404A
- 冷凝器:風冷式冷凝器
- 蒸發器:鰭片式自動負載容量調整
- 附件:干燥劑,冷媒流量視窗,修理伐,高壓保護開關
- 膨脹系統:毛細管容量控制之冷凍系統
- 制冷輔助件：
電磁閥；過濾器；壓力控制器（DANFOSS）；截止閥；等制冷配件均采用進口件。
- 電子系統（安全保護系統）
a. 過零點閘流體功率控制器2組（溫,濕度各1組）,
b. 空焚防止開關2組
c. 缺水保護開關1組
d. 壓縮機高壓保護開關
e. 壓縮機過熱保護開關
f. 壓縮機過電流保護開關
g. E-16快速保險絲2只
h. 無熔絲開關保護
- 線路保險絲及全護套式端子
- 缺水警報
- 風道系統
ａ．采用臺制60W加長不銹鋼軸蕊.
ｂ．多翼式不銹鋼朱蘢，加快熱濕循環量.
4、加熱系統：鱗片式不銹鋼電熱管.
5、加濕系統：UL型不銹鋼加濕管.
6、感測溫系統：采用不銹鋼SUR#304 Pt100兩支，干濕球?qū)Ρ容斎虢?jīng)Ａ/D轉換測溫測濕.
7、水路系統
- 內藏式20L水箱1只.
- 自動供水裝置（由下層往上層抽水）.
- 缺水指示警報.
8、控制系統
控制系統采用微電腦液晶顯示C-300可程控器,背光可調,溫濕度同時可程控,具10組程序100段次記憶,每段99Hour59Min,可任意分割設定,并附多組PID控制功能
a.控制器規格:
精度:溫度±0.1℃＋1digit 、濕度±1%R.H＋1digit
- 分辨率:溫度±0.01,濕度±0.1%R.H.
- 溫度斜率:0.1～9.9可設定
- 具有上下限待機及警報功能
- 溫濕度入力信號選擇PT 100Ω×2（干球及濕球）
- 溫濕度變換出力:4～20MA
- 9組P.I.D控制參數設定,P.I.D自動演算
- 干濕球自動校正
b.畫面顯示功能:
- 采畫面對談式,無須按鍵輸入, 熒幕直接觸摸選項
- 溫濕度設定（SV）與實際（PV）值直接顯示
- 可顯示目前執行程序號碼,段次,剩余時間及循環圈次數
- 運轉累計時間功能
- 溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能
- 具單獨程序編輯畫面,每頁zui少可輸入2個段次溫濕度及時間
- 故障提示畫面及顯示功能。
- 熒幕可作背光調整
- 熒幕顯示保護功能可作定時，TIMER或手動關閉設定.
C.程序容量及控制功能:
- 可使用的程序組:zui大10個PATTEN
- 可使用的記憶容量:共100 SEGMENTS
- 可重復執行命令:每一個命令可達999次
- 程序之制作采對談式,具有編輯、清除、插入等功能
- SEGMENTS時間設定0～99Hour59Min
- 具有斷電程序記憶,復電后自動啓動并接續執行程序功能
- 具R232通訊界面
- 程序執行時可實時顯示圖形曲線
- 具有預約啓動及關機功能
- 具有日期,時間調整功能
- 按鍵及畫面鎖定（LOCK）功能
9、箱體材質：
ａ．內箱材質：SUS#304 1.0mm鏡面不銹鋼板
ｂ．外箱材質：SUS＃3041.0mm砂紋不銹鋼板
ｃ．保溫材料：PV硬質發泡+玻璃綿
三．工作原理：
- 平恒調溫調濕控制系統，以PID方式控制SSR，使系統之加熱加濕量等于熱濕損耗量.
- 由干濕球測溫信號經A/D轉換輸入控制器CPU與RAN對比輸出到I/O板，I/O板發出指令，使送風系統及冷凍系統工作，同時PID控制SSR或是加熱SSR工作，或是加濕SSR工作，使熱濕量經送風系統均勻測試箱以從而達到平恒調溫調濕.
