主要特征：
高精度花崗石底座，立柱，工作臺材料采用高
硬度鋁合金材質，表面氧化高強度處理，適用于高于高速運動，保證機器*穩定運行
高性能四軸ＣＮＣ全閉環伺服控制系統，高速運運行穩定，
三軸均采用德國無牙螺桿傳動技術，*磨損損．運行平行平穩安靜，精確定位．
*的ＸＹＺ平面度，垂直度精度校驗方式，保證保證真正的空間精度

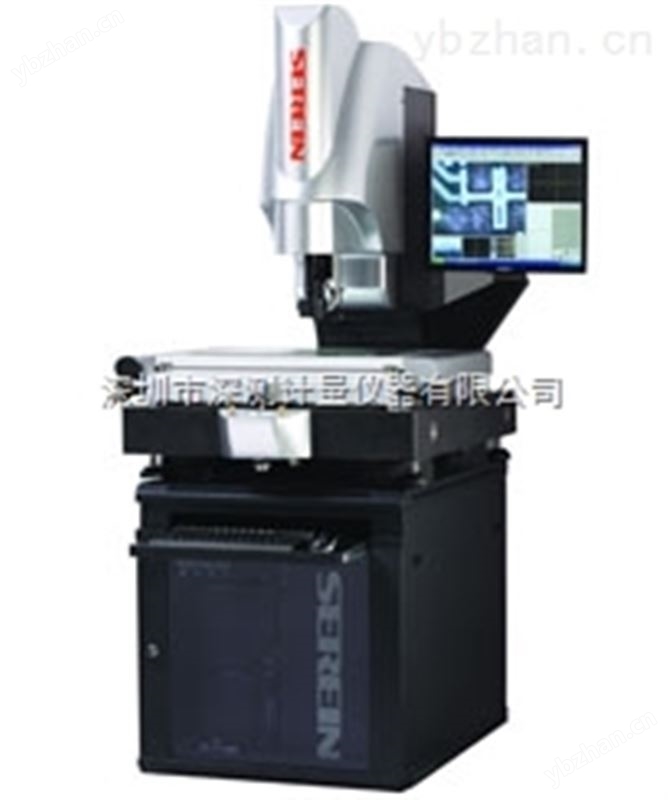

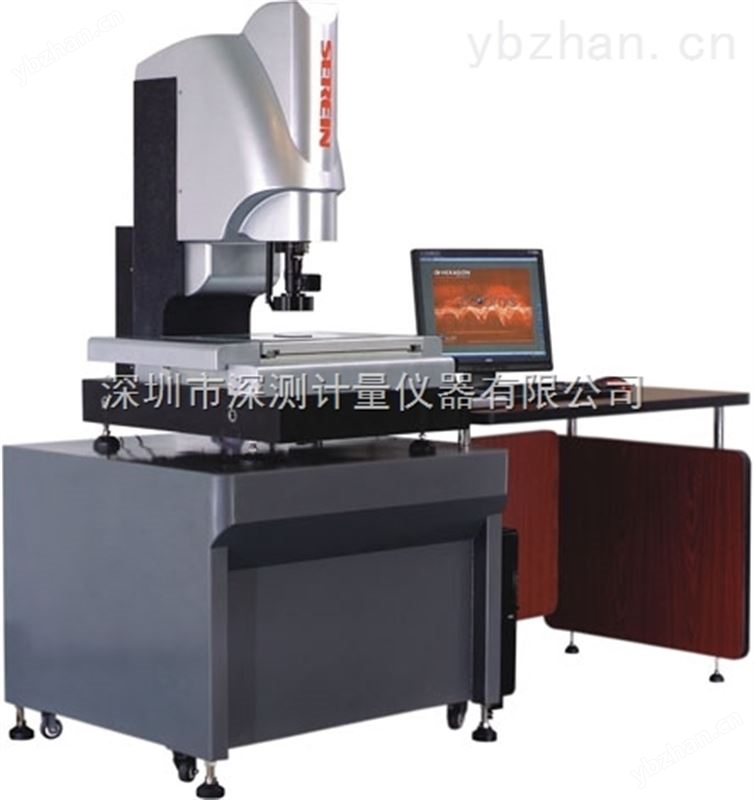

可配制同軸光鏡頭，廈門自動4030型二次元影像測量儀
ＶＭＳ３.０軟件界面友好，操作簡單，具有快速快速自動對焦，自動尋邊，強大的編程和自動測量功能能配備強大的ＳＰＣ統計功能，*提高管理效率廈門自動4030型二次元影像測量儀
規格型號與技術指標：
型號 | SVM DCC系列 | SVM DCC - P 系列(加裝觸發式測頭) | ||||||||||
| 3020 | 4030 | 5040 |
| 3020 | 4030 | 5040 | |||||
行程（mm） | X |
| 300 | 400 | 500 |
| 300 | 400 | 500 | |||
Y |
| 200 | 300 | 400 |
| 200 | 300 | 400 | ||||
Z |
| 200 | 200 | 200 |
| 200 | 200 | 200 | ||||
外形尺寸L/W/H |
|
|
|
|
|
|
|
| ||||
設備重量 kg |
|
|
|
|
|
|
|
| ||||
光柵尺分辯率 | 1 mm | 此型號Ｚ軸需加裝光柵尺 | ||||||||||
工作臺承重 | 18KG | |||||||||||
測量精度 | XY軸 | (3.0+L/150) mm | ||||||||||
Ｚ軸 | 5.5+L/150 mm | |||||||||||
控制方式 | 自動 手柄控制 | |||||||||||
測量速度 | 110mm/s | |||||||||||
攝像機 | 1/3〞高分辯率工業級彩色CCD攝像機 | |||||||||||
光源 | 輪廓光 | LED 冷光源，亮度軟件控制連續可調 | ||||||||||
表面光 | LED 冷光源，亮度軟件控制連續可調 | |||||||||||
同軸光 | 可選 | |||||||||||
鏡頭 | 手動變倍鏡頭(可選配自動變倍鏡頭) | |||||||||||
總放大倍率 | 18X-120X | |||||||||||
物方視場 | 8.2mm-1.2mm | |||||||||||
測量軟件 | SRJD VMS 3.0 | |||||||||||
工作距離 | 90mm | |||||||||||
電源 | 220v±10%,50HZ （用電設備要求接地可靠，接地電阻小于4歐姆） | |||||||||||
工作環境 | 20℃±2℃，溫度變化＜2℃/hr,溫度45%－75% | |||||||||||
振動＜0.002g,低于15HZ | ||||||||||||
思瑞精達二次元測量儀，精度高、可靠性強、操作方便，精確程度達到國內，掌握影像測量核心技術！
