產品主要特點：

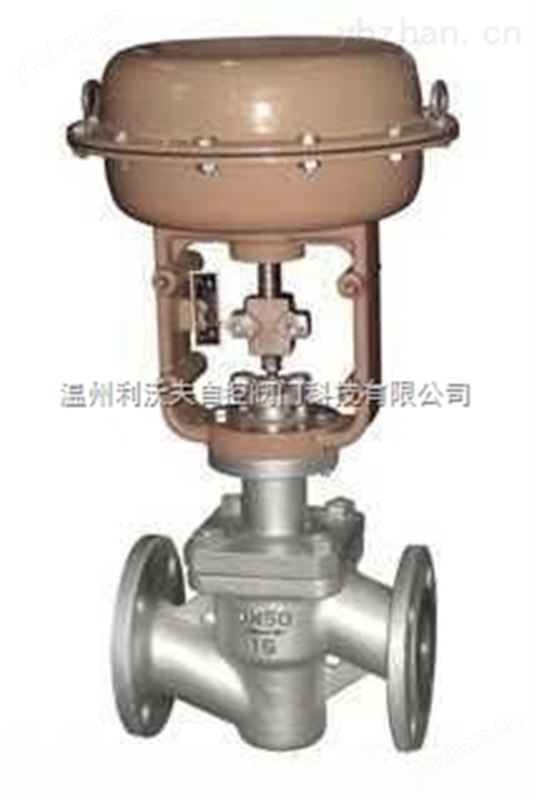

氣動襯氟調節閥ZJHP-16F46 襯氟調節閥ZJHP-16F46 『氣動襯氟調節閥』
ZMJBP-16F46P氣動薄膜襯四氟單座調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(簡稱F46)，又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。
『氣動襯氟調節閥』詳細介紹
一、產品[氣動薄膜襯四氟單座調節閥]的詳細資料：
產品型號：ZJHP-16F46
產品名稱：氣動薄膜襯四氟單座調節閥
產品特點：左武牌ZMJBP-16F46P氣動薄膜襯四氟單座調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(簡稱F46)，又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。
二、『氣動襯氟調節閥』產品特點：
1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
氣動襯氟調節閥 產品概述
ZJSPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。 |
二、氣動襯氟調節閥 主要技術參數
1、閥體
閥體形式 | 直通單座鑄造球型閥 |
公稱通徑 | DN20～150mm |
公稱壓力 | PN1.0、PN1.6、PN2.5MPa |
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
連接形式 | 法蘭(FF RF RTJ) |
閥蓋形式 | 標準型-40～+150℃、波紋管型-40～+150℃ |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料 |
閥體材料 | 鑄鋼襯四氟(WCB+F46)、不銹鋼襯四氟(CF8+F46) |
2、閥內件
閥芯形式 | 單座柱塞型 |
流量特性 | 等百分比 |
閥芯材料 | 不銹鋼 (304、304L、316、316L)+F46 |
3、執行機構及附件、作用形式
執行器型式 | ZHA/B多彈簧簿膜執行機構 | ||||
執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍(KPa) | 20～100（標準）、20～60、60～100、40～200、80～240 | ||||
膜片材料 | 橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140～400KPa | ||||
氣源接口 | RC1/4" | ||||
環境溫度 | -30～+70℃ | ||||
可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 | ||||
作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
三、氣動襯氟調節閥 主要性能指標
項目 | 不帶定位器 | 帶定位器 | ||
基本誤差% | ±5.0 | ±1.0 | ||
回差% | ≤3.0 | ≤1.0 | ||
死區% | ≤3.0 | ≤0.4 | ||
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
始點 | ±5.0 | ±1.0 | ||
氣關 | 始點 | ±5.0 | ±1.0 | |
終點 | ±2.5 | ±1.0 | ||
額定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×閥額定容量 | |||
可調范圍R | 30：1 | |||
四、氣動襯氟調節閥 額定流量系數Kv、允許壓差
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
額定行程(mm) | 16 | 25 | 40 | 60 | |||||
配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
五、氣動襯氟調節閥 主要零件材料
閥體、閥蓋 | ZG230-450襯F46 |
閥座、閥芯 | 304襯F46 |
閥桿 | 304襯F46 |
導向套 | 304襯F46 |
波紋管 | 不銹鋼+F46 |
|
|
氣動襯氟調節閥 主要連接尺寸
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。
訂貨須知
訂貨時請用戶提供以下資料：
1. 調壓閥名稱、型號
2. 公稱通徑(mm)
3. 公稱壓力(MPa)
4. 額定流量系數(Kv)
5. 介質名稱、狀態、流量
6. 閥前、閥后壓力，控制閥前還是閥后，壓力設定值及壓力調節范圍
7. 工作溫度
8. 工作流程簡圖（必要時）
9. 閥體、閥內件及填料材質
10. 其他特殊要求
