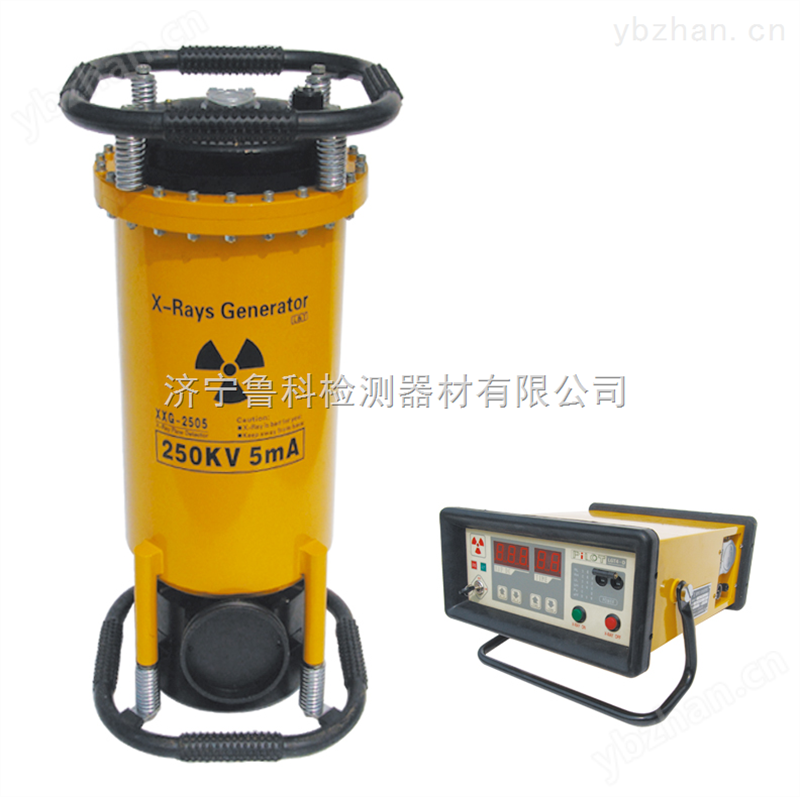

波紋陶瓷管X射線探傷機XXGH-2505
XXQ-3005、XXQ-2505、XXQ-2005、XXQ-1605、XXQ-1005型為定向射線探傷機。
XXH-3005、XXH-2505、XXH-2005、XXH-1605、XXH-1005型為周向平靶X射線探傷機，特別適用于對環形焊縫的無損檢測。
XXH-3005A、XXH-2505A、XXH-2005A、XXH-1605A、XXH-100
XXGH—2005周向陶瓷管X射線探傷機
表1
項 目 | 分 項 目 | 技 術 數 據 |
輸 入 | 交流電源 | 單相50HZ AC220V ±10% |
輸 出 | X射線管電流（平均值） | 5mA |
高壓變壓器輸入電壓波動 | ±1% | |
X射線 發生器 | 冷卻方式 | 強迫風冷 |
絕緣方式 | SF6氣體絕緣 | |
安全工作壓力（20℃） | 0.35Mpa～0.45 Mpa | |
工作環境 | 溫度 | -30℃～+40℃ |
相對濕度 | ＜85% | |
海拔高度 | 1000m | |
Z大穿透 厚度條件 | 鋼板 | A3 |
焦距 | 600㎜ | |
曝光時間 | 5min | |
膠片 | 天津V型，雙面鉛箔增感 | |
暗室處理 | 溫度20℃+2℃顯影時間5 min | |
黑度 | D≥1.5 | |
控制器 | 尺寸 | 360㎜×300㎜×145㎜ |
重量 | 12㎏ | |
計時誤差 | 5 min10% | |
工作方式 | 按1：1方式工作與休息，曝光時間Z長可預置時間為9.5分鐘（5min）。 | |
XXGH—2005周向陶瓷管X射線探傷機
表2
型號 | XXGH—1605 | XXGH—2005 | XXGH—2505 | XXGH—3005 | XXGH—3505 | ||
電源容量KVA | 》1.5 | 》2 | 》2.5 | 》3 | 》3.4 | ||
X射線管電壓KV | 50-160 | 100-200 | 150-250 | 170-300 | 180-350 | ||
X射線管 | 焦點尺寸mm | 1.2×1.2 | 1.0×3.5 | 2.0×2.0 | 2.5×2.5 | 2.8×3.0 | |
輻射角度 | 平耙 | 25°×360° | 25°×360° | 25°×360° | 25°×360° | 25°×360° | |
錐靶 | 30°×360° | 30°×360° | 30°×360° | 30°×360° | 40°×360° | ||
X射線發生器 | 外形尺寸mm | 230×230×550 | 290×290×610 | 320×320×650 | 340×340×840 | 345×345×800 | |
平靶 | 15 | 27 | 37 | 47 | 55 | ||
錐靶 | 12 | 24 | 34 | 40 | 50 | ||
重量kg | 15 | 20 | 27 | 32 | 43 | ||
控制器重量 | 微機控制器kg | 10 | 10 | 10 | 10 | 10 | |
模擬控制器kg | 12 | 12 | 12 | 12 | 12 | ||
