防水接近開關TL15X-30YP-AP6-SC 帶接插件是一種具有機械運動部件不直接接觸，能對位置的開關操作，當物體接近感應開關表面一定的距離，不需要機械接觸，也不需要任何壓力就能使開關動作，從而驅動直流電或給電腦（PLC）裝置提供控制指令。接近開關是開關型傳感器的一種（即無觸點開關），它既有行程開關特性，同時也具有傳感器的性能，性能穩定可靠，頻率響應快，使用壽命長，抗干擾力強等，并具有防水、防腐蝕、防震的特點。接近傳感器是一款高溫款遠距離防水型接近傳感器，屬于電感式接近開關，又稱無觸點接近開關，是理想的電子開關量傳感器。其由振蕩器、開關電路及放大輸出電路三大部分組成，采用國標GB/T14048.10-1999生產，是用于工業自動化控制系統中實現檢測、控制并與輸出環節全盤無觸點化的新型開關元件。
接近開關使用說明：把接近開關串聯入控制聯路即可，通過PLC控制，具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚至更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。
產品特點
1、放大電路一體式設計,
2、內部元件全部采用進口件,
3、高可在150℃的惡劣環境中應用,
4、使用壽命長、高可靠性,
5、浪涌,過載,逆極性保護功能,
6、防水等級:IP67,可在水中應用
7、安裝方式:埋入式,非埋入式,
8、檢測距離:可調（單位mm）
9、輸出方式:NPN/PNPNO/NC,
10、電源電壓:10-30VDC,AC220V
11、外形規格:M12/M18/M30*1*51mm,
12、環境溫度:-25…150℃
13、外殼材料:鎳銅合金
14、連接方式:2m硅膠電纜
基本參數
型號解析：
TL15X：系列號，通常表示電感式接近開關。
30YP：檢測距離為30mm（具體以手冊為準，可能是30mm或3mm）。
AP6：外殼材質（如不銹鋼）或輸出類型（如PNP常開）。
SC：帶接插件（如M8或M12連接器）。
類型：電感式（檢測金屬物體）。
電源電壓：通常為DC 10-30V（需確認具體型號）。
輸出類型：可能是PNP/NPN、常開（NO）/常閉（NC）。
防護等級：IP67（常見于工業級接近開關）。

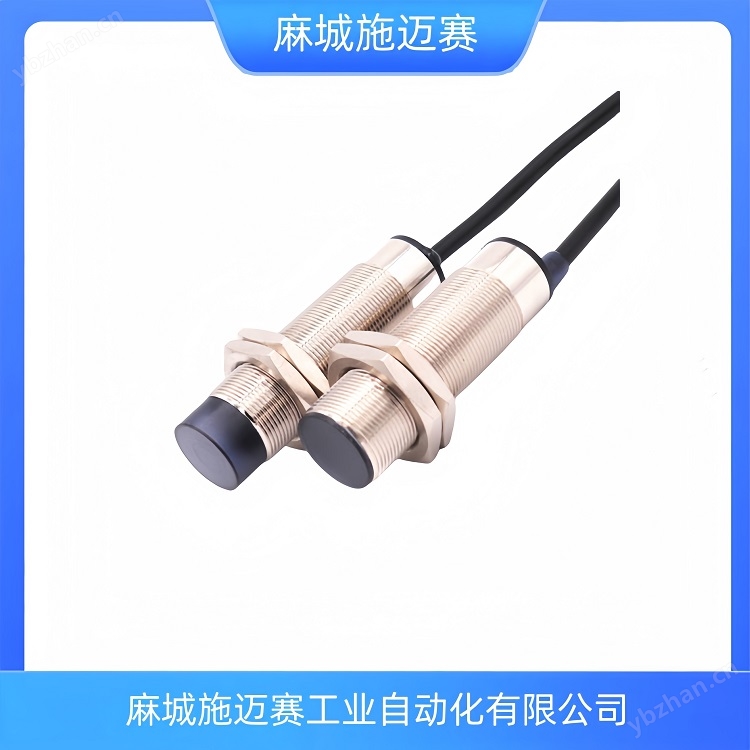

防水接近開關TL15X-30YP-AP6-SC 帶接插件
工作原理：
接近開關是利用振蕩器原理，檢測物體的有無、通過、部件流，行程終了，旋轉、計數等。
整體式，由檢測部分和控制部分組成，無運動部件。
非接觸檢測，避免了對傳感器自身和目標物的損壞。
無觸點輸出，操作壽命長。
即使在有水或油噴濺的苛刻環境中也能穩定檢測。
反應速度快。
小型感測頭，安裝靈活
應用范圍
被廣泛應用于各種機械、機床制造業、紡織、造紙、煙草、輕工、食品、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑等各行各業。
如限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用。
接近開關TL15X-30YP-AP6-SC帶接插件的工作原理
振蕩產生磁場：振蕩器產生一個交變磁場。
渦流影響振蕩：當金屬目標接近這一磁場并達到感應距離時，在金屬目標內產生渦流，導致振蕩衰減以至停振。
信號轉換輸出：振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式檢測目的。
接近開關TL15X-30YP-AP6-SC帶接插件的技術參數
| 參數 | 數值 |
|---|---|
| 電壓 | 10-30VDC |
| 輸出方式 | PNP |

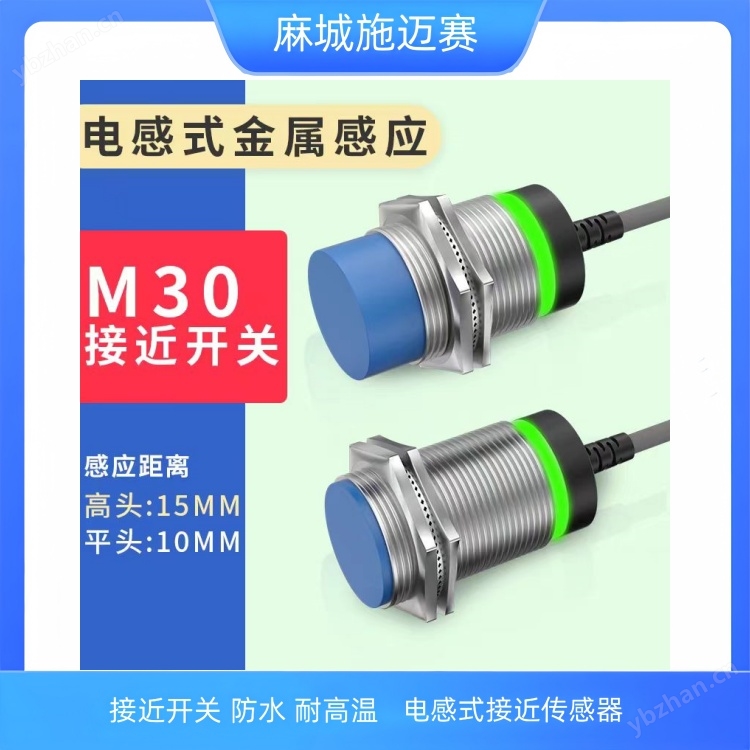

| 感應距離 | 15mm |
| 直徑 | 30mm |
| 空載電流 | ≤10mA |
| 重復精度 | 0.1 |
| 開關頻率 | 100HZ |
| 加電延遲 | 40 |
| 防護等級 | IP67 |
| 安裝方式 | 接插件式或電纜 |
| 工作溫度 | -25℃-+85℃ |
| 假信號抑制 | 是 |
| 防短路/過載 | 是 |
| 極性反接保護 | 是 |
| 斷電保護 | 是 |
| 抗電磁干擾 | 是 |
接近開關TL15X-30YP-AP6-SC帶接插件的特點
非接觸檢測：能以非接觸方式進行檢測，不會磨損和損傷檢測對象物。
長壽命高可靠：采用無接點輸出方式，壽命延長（磁力式除外），工作可靠，具有使用壽命長、無機械磨損的特點。
性能優勢：重復定位精度高、無火花、無噪音、抗振能力強，操作頻率高。
環境適應力強：堅固緊湊，感應范圍大，可負荷運作（65vdc或320vac/dc），防護等級高，無論環境多苛刻都適用，能對應廣泛的溫度范圍，不受檢測物體顏色影響。
安裝靈活：安裝調整方便，適合用在小空間。
接近開關TL15X-30YP-AP6-SC帶接插件的應用領域
該接近開關廣泛應用于機床、冶金、化工、輕紡和印刷等行業，在自動控制系統中可作為限位、計數、定位控制和自動保護環節。
接近開關TL15X-30YP-AP6-SC帶接插件的產品優勢
品質過硬：型號全，品質有保障，是眾多企業的選擇。
價格合理：采用批量生產控制成本，使得價格較低。
售后服務好：提供一年售后質保，讓用戶放心使用。
接近開關常開和常閉的區別
常開：沒有檢測物體靠近時，接近開關處于“斷開”狀態，LED熄滅，所謂的斷開指接近開關內部的三極管沒有導通。
常閉：沒有檢測物體靠近時，接近開關處于“閉全”狀態，LED點亮，所謂的“閉全”指接近開關內部的三極管導通。
NPN按近開關狀態分析
NPN接近開關內部使用NPN三極管控制信號輸出，負載需要接在NPN接近開關的棕色線（VCC）和黑色線（輸出）之間
常開型：沒有檢測物靠近時，內部三極管截止，輸出線受內部上拉電阻鉗制，輸出線為高電平，負載不工作；當檢測物靠近時，內部三極管導通，由于輸出線與三極管的集電極連接，為低電平，負載工作。
常閉型：常閉型的信號狀態與常開型相反，沒有檢測物靠近時，內部三極管導通，負載工作，由于輸出線與三極管的集電極連接，輸出線為低電平；當檢測物靠近時，內部三極管截止，輸出線受內部上拉電阻鉗制，為高電平，負載不工作。
LED作為接近開關的指示燈，會在三極管閉合的時候點亮。針對常開型接近開關，LED會在金屬靠近時點亮；針對常閉型接近開關，LED會在金屬靠近時熄滅；
PNP按近開關狀態分析
PNP接近開關內部使用PNP三極管控制信號輸出，負載需要接在PNP接近開關的藍色線（GND）和黑色線（輸出）之間
常開型：沒有檢測物靠近時，內部三極管截止，輸出線受內部下拉電阻鉗制，輸出線為低電平，負載不工作；當檢測物靠近時，內部三極管導通，由于輸出線與三極管的集電極連接，為高電平，負載工作。
常閉型：常閉型的信號狀態與常開型相反，沒有檢測物靠近時，內部三極管導通，負載工作，由于輸出線與三極管的集電極連接，輸出線為高電平；當檢測物靠近時，內部三極管截止，輸出線受內部下拉電阻鉗制，為低電平，負載不工作。
接近開關特長:
① 由于能以非接觸方式進行檢測，所以不會磨損和損傷檢測對象物。② 由于采用無接點輸出方式，因此壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。
③ 與光檢測方式不同，適合在水和油等環境下使用檢測，幾乎不受檢測對象的污漬和油和水的影響。此外，還包括特氟龍外殼型及耐高溫良好的產品
④ 與接觸式開關相比，可實現高速響應
⑤ 能對應廣泛的溫度范圍
⑥ 不受檢測物體顏色的影響對檢測對象的物理性質變化進行檢測，所以幾乎不受表面影響。
⑦ 與接觸式不同，會受周圍溫度的影響、周圍物體、同類傳感器的影響包括感顏色等的影響。因此，對于傳感器的設置，需要考慮相互干擾此外，在感應型中，需要考慮周圍金屬的影響，而在靜電容量型中則需考慮周圍物體的影響。
接近傳感器在布線及接線時應注意的問題：
1)電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；
2)嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理
3)不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。
接近開關安裝過程中應注意事項：
1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；
2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；
3)不應用腳踏接近開關，安裝時設置保護罩殼；
4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
