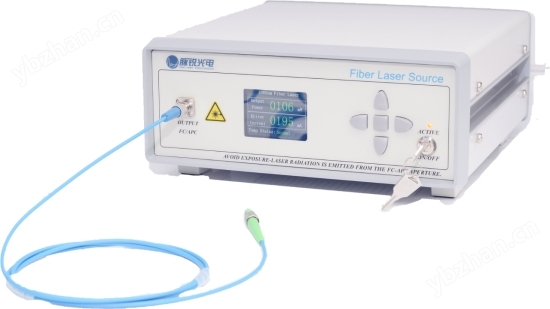

單頻窄線寬光纖激光器采用超窄線寬外腔半導體激光芯片，輸出波長1550nm的單縱模激光，光譜線寬小于100kHz， 單模或保偏光纖耦合輸出，提供模塊或臺式封裝，是可用于分布式傳感的高性價比激光源。
特性
光譜線寬 ≤100KHz
DFB諧振腔
波長穩定無跳模
應用
激光雷達
聲學傳感、水聽器
光纖分布式傳感
光學指標 | 單位 | 典型值 | 備注 | |
工作波長 | nm | 1550±1 | ||
光譜線寬@3dB | kHz | ≤100 | *3dB線寬=20dB線寬/20 | |
邊模抑制比 | dB | ≥50 | ||
波長不穩定度 | MHz | ≤±100 | @8h | |
工作模式 | - | CW | 連續光 | |
輸出功率 | mW | 30 | ||
短期穩定度(15分鐘) | dB | ≤ ±0.02 | 等效≤±0.5% | |
長期穩定度(8小時) | dB | ≤ ±0.05 | 等效≤±1.2% | |
偏振態 | - | 隨機偏振 | 線偏振 | |
尾纖類型 | - | SMF-28 | PM1550 | FC/APC |
電氣和環境參數 | 臺式 | 模塊 |
控制方式 | 按鍵/RS232串口通信 | RS232串口通信 |
通信接口 | DB9 Female | DB9 Female |
供 電 | 100~240V AC,<30W | 5V DC,<15W |
尺 寸 | 260(W)×280(D)×120(H)mm | 70(W)x90(D)x15(H)mm |
工作溫度范圍 | -5~+35°C | |
工作濕度范圍 | 0~70% | |
訂購信息/型號 | ||||
NLFL | 工作波長(nm) | 輸出功率(mW) | 輸出尾纖類型 | 封裝形式 |
1550 | 20/50/100 | SM=SMF-28 PM=PM1550 | B=臺式 M=模塊 | |

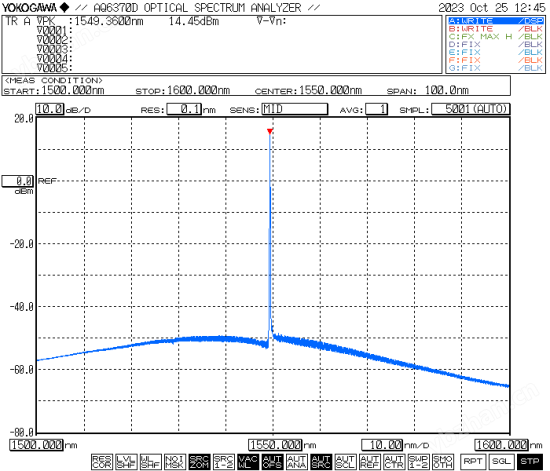

光譜

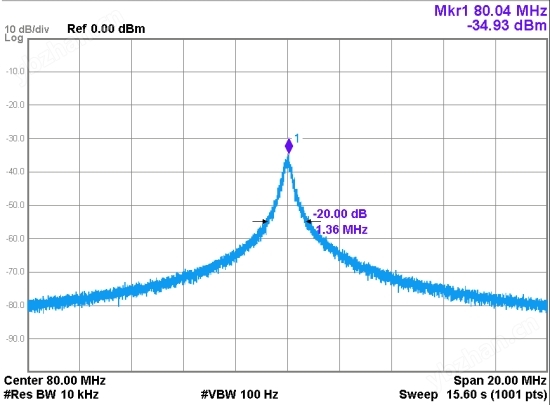

線寬測量
