磁控開關HZH-CXKG-45磁性開關由于采用磁感應原理，從根本上解決了來自任何電場干擾造成的影響，該系列開關動作距離大，抗干擾性強，密封性能好，磁力穩定可靠，具有安裝方便，使用壽命長，能在溫度大，溫度高及其它惡劣環境下工作等特點。它們被廣泛應用于軋鋼、煉焦、造船、礦山及起重、運輸?shù)确矫孀魑恢每刂崎_關，或取代原有的滑道接觸器機械限位開關等，是替代國外進口的國產化產品，是實現控制信號無接觸傳輸?shù)睦硐氩考? 是一種基于磁感應原理的位置檢測裝置，核心部件為干簧管（密封玻璃管內的兩個鐵質彈性簧片，充有惰性氣體）。當帶有磁環的氣缸活塞移動至開關感應范圍（10mm）時，磁環磁場使簧片磁化吸合，觸發電路導通并輸出電信號；活塞移開后，簧片因彈性復位斷開，信號切斷。其無需物理接觸即可實現檢測，適用于氣缸活塞行程的非接觸式監控，具有反應速度快（毫秒級）、壽命長（無機械磨損）的特點。磁性開關氣缸用于檢測氣缸行程的位置，不需再行程兩端設置機控閥（或行程開關）及其安裝架，不需要在活塞桿端部設置撞塊，所以使用方便、結構緊湊。可靠性高，壽命長、成本低、開關反應時間快，故得到廣泛應用。
基本特性
類型：
簧管式（干簧管）或霍爾效應式磁性開關，具體需根據型號后綴確認。檢測距離：
通常為 45mm（型號中的“45”可能表示最大有效檢測距離，需以規格書為準）。輸出信號：
常開（NO）、常閉（NC）或切換觸點（根據配置不同）。供電電壓：
直流（如12V/24V）或交流（如110V/220V），需查看具體型號后綴。負載電流：
一般≤0.5A（直接驅動小負載）或通過繼電器/PLC放大信號。
典型應用
氣缸位置檢測：安裝在氣缸缸體上，配合磁環使用，反饋活塞桿位置。
門/窗安全開關：檢測門窗是否關閉（如電梯、自動化設備防護門）。
傳送帶控制：檢測金屬或磁性物體的通過。
接線方式
通常為兩線制（電源+輸出）或三線制（NPN/PNP輸出）：
兩線制：串聯在電路中，直接通斷負載。
三線制：
棕色線：電源正（+V）
藍色線：電源負（GND）
黑色線：信號輸出

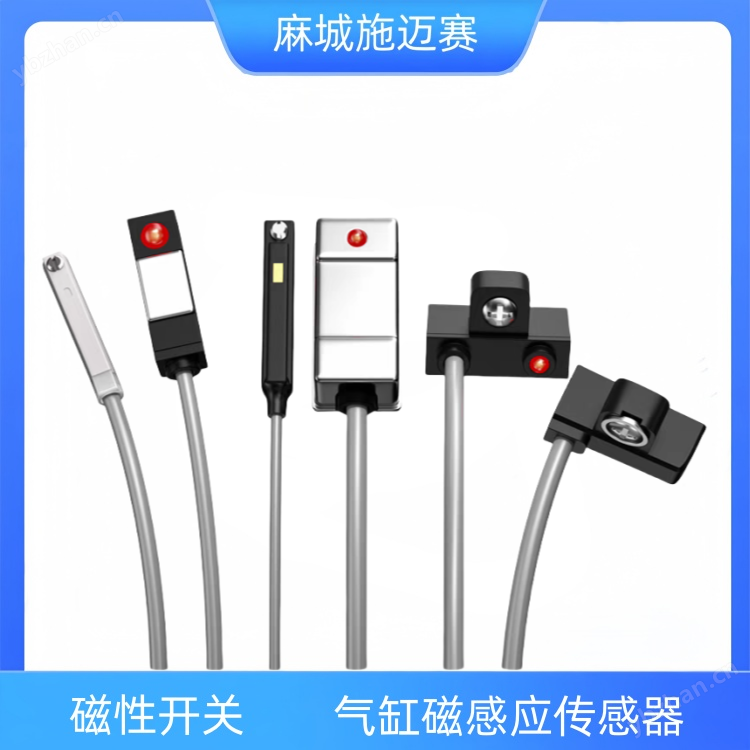

氣缸磁性開關的作用
1、氣缸的磁性開關主要是作為位置信號提供給控制器，控制器檢測到磁性開關信號的有無，對氣缸實現位置控制、到位停止、到位啟動。
2、磁性開關的信號可以直接輸出到TPC8-8TD表格程序控制器的輸入端，實現上述功能，還可以通過控制器的判斷間接實現到位報警、未到位報警、物料檢測，以及可以對氣缸的動作次數進行計數和循環次數的控制。
3、如果不使用磁性開關，通過控制器內部的定時控制也是可以實現各種動作的控制，由于氣壓不穩氣缸的行程時間的誤差，因此必須設置較長的定時時間才能可靠的工作，這樣定時控制會降低設備的工作效率。而使用磁性開關來檢測氣缸的位置和狀態，可以有效地提高被控設備的工作效率。

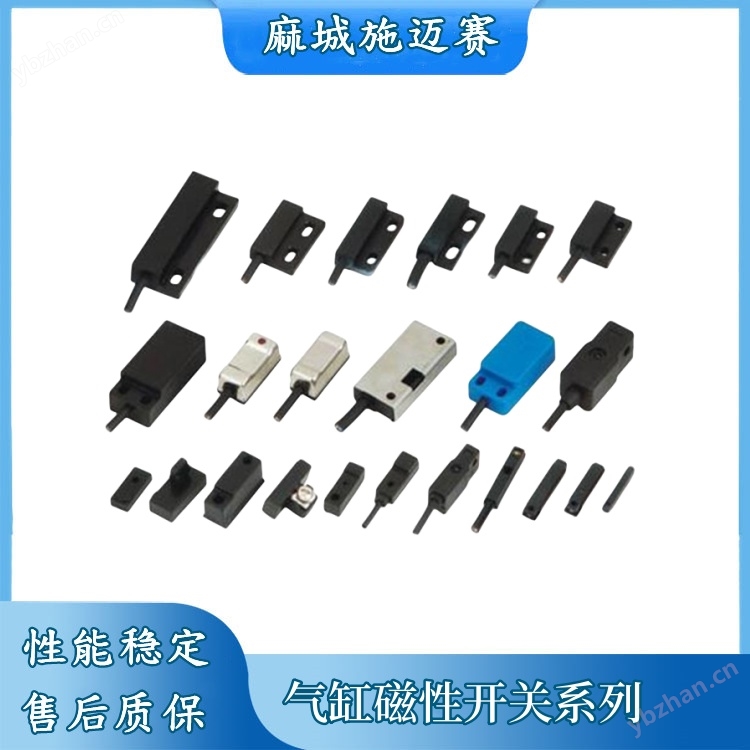

磁控開關HZH-CXKG-45磁性開關
核心參數與技術規格
工作條件：電壓范圍5-240V（交直流通用），負載功率10W，輸出電流200mA，工作溫度-20℃～+75℃，防護等級未明確標注但適用于工業環境。
關鍵性能：感應范圍10mm，延時關閉時間3秒，輸出形式為開關量信號，可直接驅動電磁閥等執行元件。
結構特點：采用樹脂塑封外殼，內置過電壓保護電路和動作指示燈，支持直接安裝于氣缸缸體（缸筒需為非導磁材料如硬鋁、不銹鋼）。
與CXKG-30KH型號的對比分析
| 參數 | HZH-CXKG-45 | CXKG-30KH（參考同類） |
|---|---|---|
| 電壓范圍 | 5-240V（寬幅兼容） | 110-220VAC（僅交流）[[3]] |
| 安裝尺寸 | 未明確（需適配氣缸槽） | 30mm（緊湊型設計） |
| 負載能力 | 10W（200mA） | 5A（額定電流） |
| 防護等級 | 未提及 | IP65（防塵防水） |
| 典型應用 | 氣缸行程檢測 | 工業自動化、安防系統2[[3]] |

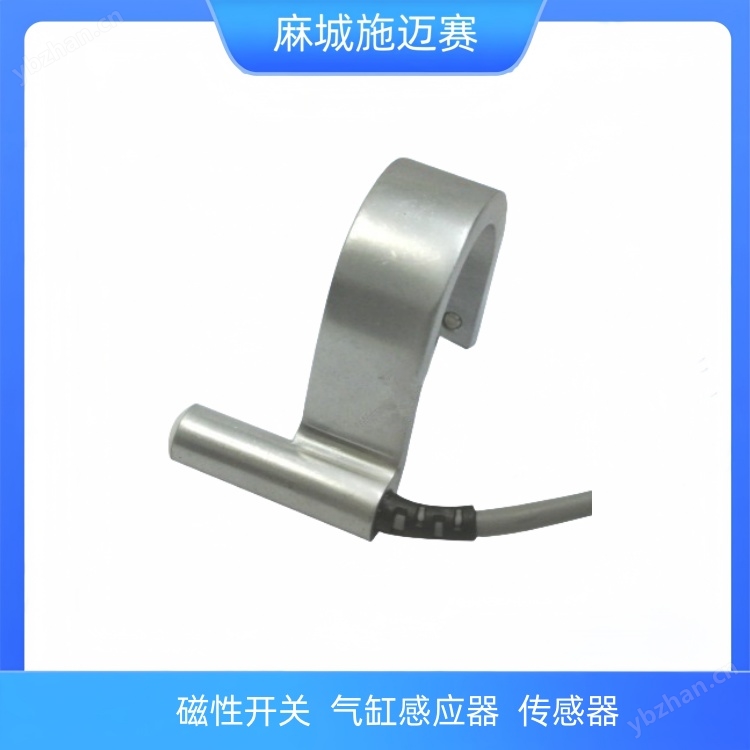

氣缸磁性開關工作原理
氣缸磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸可以使各種型號的氣缸，但缸筒必須是導磁性弱、隔磁性強的材料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上安裝一個永磁鐵（橡膠磁鐵）的磁環，隨活塞移動的磁環靠近開關時，舌簧開關的兩根磁片被磁化而相互吸引，觸點閉合；當磁環移開開關后，磁片失磁，觸點斷開。出點閉合或斷開時發出電信號（或使電信號消失），控制相應電磁閥完成切換動作。如下圖所示。磁性開關內部一般還帶有開關動作的指示燈和過電壓保護電路，用樹脂塑封在一個殼體內。
應用場景與優勢
HZH-CXKG-45主要用于氣動系統的行程控制，例如：
自動化生產線：通過檢測活塞位置實現工序切換（如抓取、推送動作的精準啟停）；
設備安全保護：作為限位開關防止機械超程碰撞，替代傳統機控閥減少安裝空間；
計數與狀態監測：配合控制器實現氣缸動作次數統計或故障診斷（如信號丟失報警）。
其核心優勢在于無需額外撞塊或安裝架，簡化機械結構；相比定時控制，可消除氣壓波動導致的誤差，提升設備運行效率。
選型注意事項
氣缸兼容性：確保缸筒為非導磁材料，活塞需預裝磁環（推薦橡膠磁或永磁鐵氧體）；
電氣匹配：根據控制電路選擇電壓類型（AC/DC），負載電流不超過200mA1；
環境適配：避免強磁場干擾，高溫或腐蝕性環境需額外防護；
安裝間距：相鄰開關間距需大于2倍感應范圍（≥20mm）以防信號串擾。

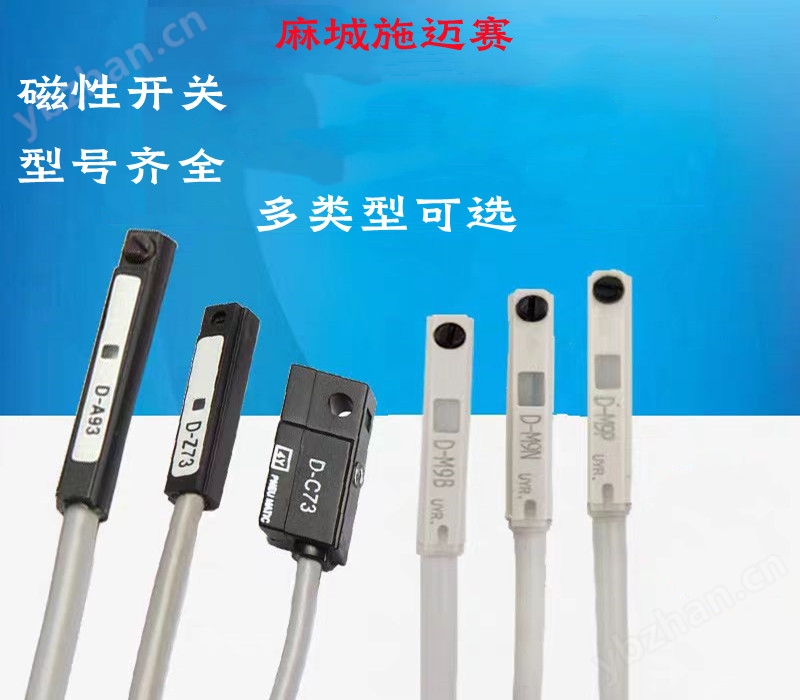

磁性開關使用注意事項
(1)電壓和電流應避免超出使用范圍
(2)嚴禁磁性開關與電源直接接通，必須同負載（如繼電器等）串聯使用
(3)磁性開關選用連接之前，要確認使用的工作電源，采用直流電源時，磁性開關的紅色線接電源的正極。
(4)請避免在有強磁場，大電流的環境使用磁性開關氣缸，若要使用，請加屏蔽裝置

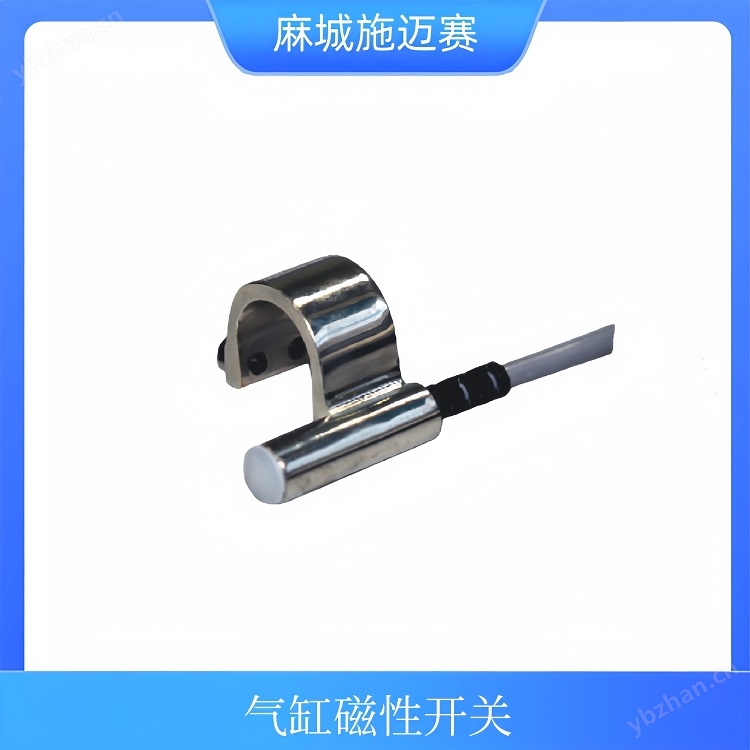

氣缸磁性開關使用注意事項
1）從安全考慮，兩磁性開關的間距應比大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測精度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的速度vmax。大速度vmax與磁性開關的最小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的最小動作范圍lmin=10mm，則磁性開關能檢測的速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的磁性開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。

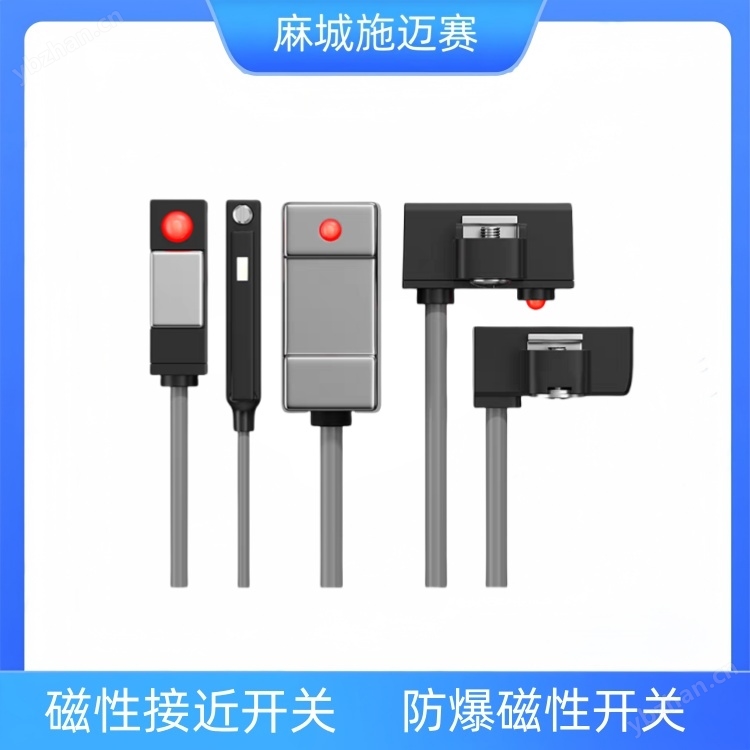

磁性開關HZH-CXKG-45意思就是通過磁鐵來感應的，這個磁就是磁鐵，磁鐵也有好幾種，市場上面常用的磁鐵有橡膠磁、永磁鐵氧體、燒結釹鐵硼等。開關就是干簧管了。干簧管是干式舌簧管的簡稱，是一種有觸點的無源電子開關元件，具有結構簡單，體積小便于控制等優點，其外殼一般是一根密封的玻璃管，管中裝有兩個鐵質的彈性磁片電板，還灌有一種叫金屬銠的惰性氣體。平時，玻璃管中的兩個由特殊材料制成的磁片是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個磁片被磁化而互相吸引接觸，磁片就會吸合在一起，使結點所接的電路連通。外磁力消失后，兩個磁片由于本身的彈性而分開，線路也就斷開了。因此，作為一種利用磁場信號來控制的線路開關器件，干簧管可以作為傳感器用，用于計數，限位等等（在安防系統中主要用于門磁、窗磁的制作），同時還被廣泛使用于各種通信設備中。在實際運用中，通常用永磁鐵控制這兩根金屬片的接通與否，所以又被稱為“磁控管”。
干簧管又叫磁控管，它同霍爾元件差不多，但原理性質不同，是利用磁場信號來控制的一種開關元件，無磁斷開，可以用來檢測電路或機械運動的狀態，

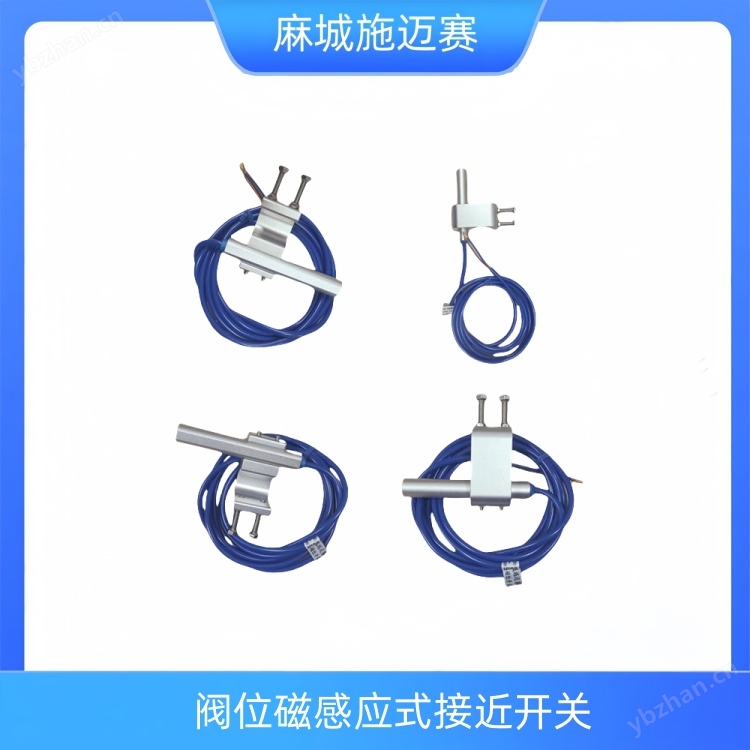

另一種磁性開關就是市場上所說接近開關、門磁開關、又叫感應開關，它是有干一個開好模具并且是標準尺寸塑膠外殼，將干簧管灌封在黑色外殼里面導線引出來另一半帶有磁鐵的塑料外殼固定在另一端當這個磁鐵靠近帶有導線的開關時，發出開關信號！一般信號距離為10mm接通，此產品廣泛引用到防盜門、家用門、打印機、傳真機、電話機、等電子儀器設備上面。
還有一種磁性開關是在密閉的金屬或塑料管內，設置一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮球，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作。
