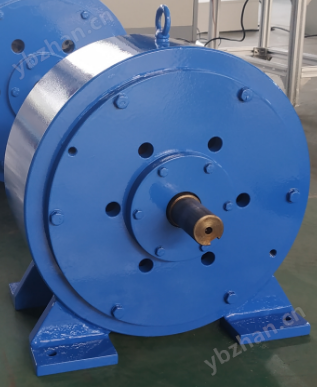

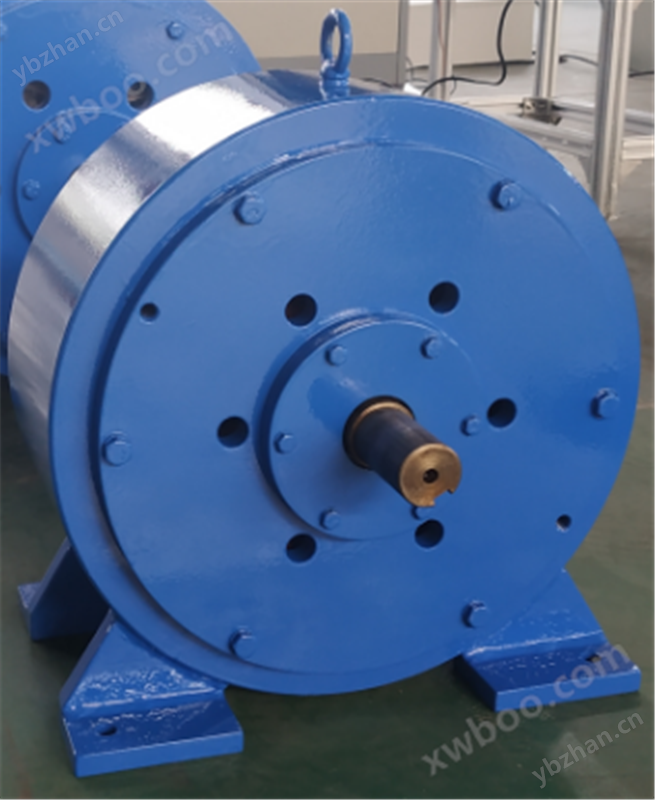

電渦流制動器是一種性能的模擬加載元件，它利用渦流損耗的原理來吸收功率。以激磁電流為控制手段，達到控制制動轉矩目的，其輸出轉矩與激磁電流呈良好的線性關系。并具有響應速度快、結構簡單等優點。
電渦流制動器與我公司生產的轉矩轉速功率測量?jī)x、轉矩轉速傳感器、加載控制器、自動測試軟件可組成成套自動測功系統。廣泛應用于動力機械、傳動機械輸入、輸出的轉矩、轉速、功率、效率的檢測。廣泛應用于不同負載狀態下動力機械輸入技術參數的檢測，如：電流、電壓電功率、功率因數；油耗、煙度、振動、噪音；流量、壓力等。廣泛應用于不同負載狀態下動力機械控制器技術參數的檢測，如變頻器、直流電機控制器等。
電渦流制動器與我公司生產的加載控制器配套，可組成手動張力控制系統。與我公司生產的ZK型自動張力控制儀及張力檢測傳感器配套，可組成閉環自動張力控制系統。廣泛應用于印刷、包裝、造紙及紙品加工、紡織、印染、電線、電纜、橡膠皮革、金屬板帶加工等有關卷繞裝置的張力自動控制系統中。
一、主要特點：
1、轉矩與激磁電流線性關系良好，適合于自動控制；
2、結構簡單，運行穩定、價格低廉、使用維護方便；
3、采用水冷卻，噪音低、振動?。?/span>
4、輸入轉速范圍寬，可用于變頻調速等各類電動機及動力機械的型式試驗；
5、控制器采用直流電源，控制功率小。
二、產品規格及主要技術參數：
規格型號 | 額定轉速 r/min
| 額定轉矩 N.m
| 額定功率 KW
| 勵磁電壓 V
| 勵磁電流 A
| 冷卻水量 L/min
|
WZ-5 | 300-3000 | 5 | 0.75 | <90 | <5 | 10 |
WZ-10 | 10 | 1.5 | 10 | |||
WZ-20 | 20 | 3 | 20 | |||
WZ-50 | 50 | 8 | 30 | |||
WZ-100 | 100 | 15 | 40 | |||
WZ-200 | 200 | 30 | 50 | |||
WZ-300 | 300 | 45 | 60 | |||
WZ-650 | 650 | 100 | <180 | <10 | 70 | |
WZ-1000 | 1000 | 150 | 80 | |||
WZ-2000 | 2000 | 315 | 160 | |||
WZ-3000 | 3000 | 470 | 240 | |||
WZ-6500 | 6500 | 1000 | <40 | 550 | ||
WZ-10000 | 10000 | 1570 | <60 | 800 | ||
WZ-14000 | 14000 | 2200 | <90 | 1100 | ||
注1：轉速1500r/min不超過額定轉矩；轉速1500r/min不超過額定功率KW 注2：3000rpm以上產品可定制，轉速8000rpm | ||||||

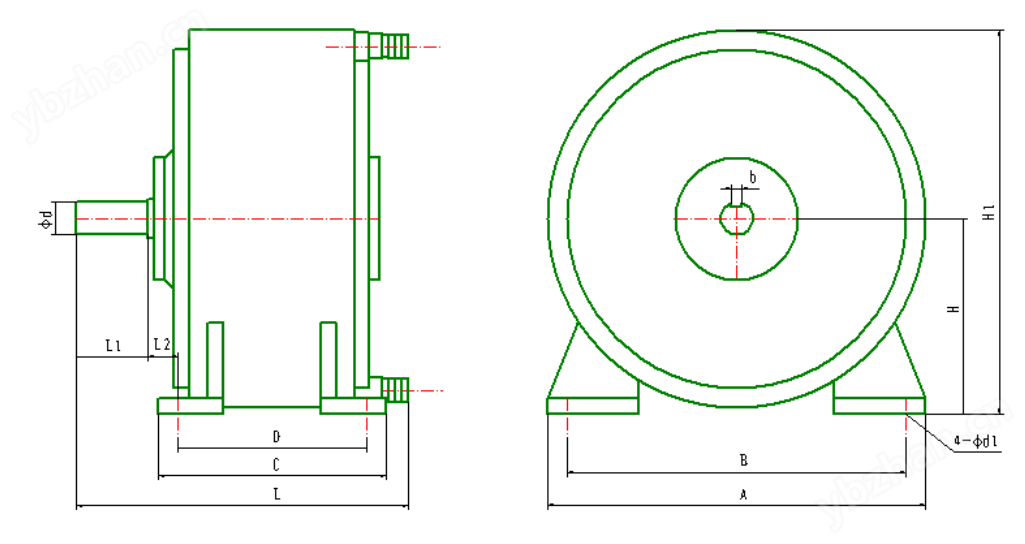

三、安裝尺寸
WZ- 渦流制動器安裝尺寸
規格型號 | A | B | C | D | H | H1 | L | L1 | L2 | d | b | d1 |
WZ-5 | 220 | 190 | 135 | 110 | 120 | 230 | 189 | 30 | 18 | 15 | 5 | 10 |
WZ-10 | 255 | 210 | 165 | 135 | 135 | 262 | 221 | 40 | 20 | 20 | 6 | 10 |
WZ-20 | 290 | 220 | 180 | 155 | 150 | 295 | 260 | 55 | 23 | 25 | 8 | 12 |
WZ-50 | 360 | 310 | 220 | 170 | 185 | 365 | 296 | 60 | 27.5 | 35 | 10 | 12 |
WZ-100 | 420 | 350 | 246 | 196 | 215 | 425 | 320 | 70 | 20 | 40 | 12 | 18 |
WZ-200 | 500 | 430 | 300 | 230 | 260 | 500 | 394 | 100 | 29 | 55 | 16 | 18 |
WZ-300 | 540 | 450 | 350 | 280 | 280 | 540 | 488 | 140 | 33.5 | 60 | 18 | 22 |
WZ-650 | 570 | 457 | 460 | 356 | 280 | 650 | 560 | 105 | 40 | 60 | 18 | 28 |
WZ-1000 | 616 | 506 | 493 | 406 | 315 | 720 | 598 | 105 | 40 | 65 | 18 | 28 |
WZ-2000 | 775 | 610 | 557 | 457 | 355 | 770 | 652 | 105 | 40 | 70 | 20 | 35 |
WZ-3000 | 870 | 710 | 710 | 590 | 450 | 980 | 1070 | 210 | 138 | 100 | 28 | 35 |
WZ-6500 | 1650 | 1140 | 1100 | 940 | 800 | 1550 | 1230 | 160 | 50 | 110 | 2-28 | 33 |

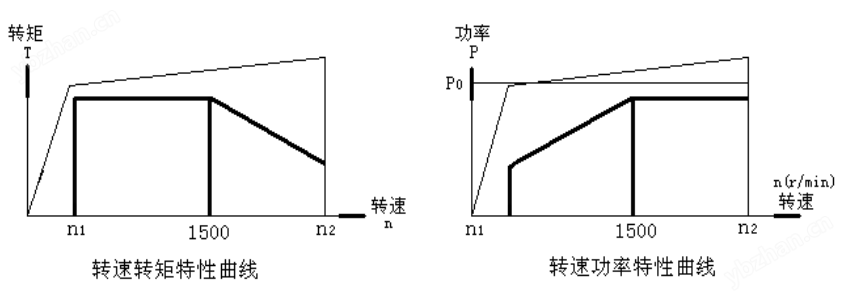

四、特性曲線
P0------冷卻功率 n1------為額定轉速 n2------為額定轉速。
五、使用環境
1、環境溫度不超過40℃；
2、海拔高度不超過2000m；
3、當環境溫度為20℃時，相對濕度不大于85%。
六、注意事項
1、按額定轉矩、轉速、功率選用渦流制動器。嚴禁超轉矩、超功率、超轉速使用。
2、運行前須對電渦流制動器進行檢查。核定銘牌數據是否為要求的規格；檢查緊固件是否松動，各接線板接線是否正確，接觸是否良好，如有缺陷或不良應予排除或更換；用500伏的兆歐表檢查勵磁繞組,其絕緣電阻不低于12M ?。
3、產品安裝時，以軸伸水平，底腳放平后旋緊地腳螺栓，并保證各相連裝置轉動輕快靈活。
4、冷卻水中不含有直徑1mm以上的固體顆?；蚱渌s物，其pH值為6-8，硬度為300ppm以下。
5、進水壓力一般為不小于0.1Mpa，不大于0.3Mpa。
6、進水溫度不超過30℃，出水溫度約為50℃-60℃為宜，大于70℃時則應加大冷卻水量。
7、加載（加勵磁）之前必須先通入冷卻水，卸載（去勵磁）五分鐘之后才能斷開冷卻水。嚴禁無水運行，否則短時間便會損害設備。水壓、流量應滿足說明書要求。
8、電渦流制動器和控制器必須有可靠接地。
9、制動器不工作時必須關閉控制器，勵磁電流回零。工作時注意勵磁電壓、電流，嚴禁超過額定參數運行。
10、電渦流制動器周圍應保持清潔,進出水口應保持暢通。
11、制動器投入運行后，應定期給軸承添加潤滑脂。
12、運行兩年后應進行大修，清洗軸承，更換潤滑脂，發現軸承損壞應更換。
