ZJSF(H)氣動薄膜三通分(合)流調節閥氣動薄膜三通分(合)流調節閥氣動薄膜三通分(合)流調節閥結構圖一、氣動薄膜三通分(合)流調節閥概述 ZJSF(H)氣動薄膜三通分(合)流調節閥采用雙閥芯上下導向結構

ZJSF(H)氣動薄膜三通分(合)流調節閥產品詳情

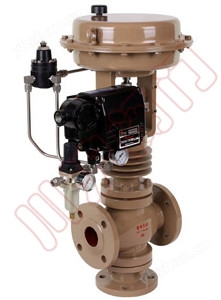

ZJSF(H)氣動薄膜三通分(合)流調節閥


氣動薄膜三通分(合)流調節閥	氣動薄膜三通分(合)流調節閥結構圖

一、氣動薄膜三通分(合)流調節閥概述

　　 ZJSF(H)氣動薄膜三通分(合)流調節閥采用雙閥芯上下導 向結構，配用氣動執行機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點?？捎糜诟?種不同的工作條件，特別適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4；閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。。

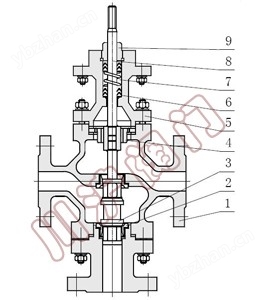

二、氣動薄膜三通分(合)流調節閥主要零件材料

本體材質為碳鋼					本體材質為不銹鋼
1	閥體	WCB	LCB	WC9	1	閥體	CF8	CF8M	CF3M
2	閥座	304	304	304	2	閥座	304	316	316L
3	閥芯	304	304	304	3	閥芯	304	316	316L
4	導向套	304	304	304	4	導向套	304	316	316L
5	閥蓋	WCB	LCB	WC9	5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	304	304	6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	彈簧	65Mn			8	彈簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

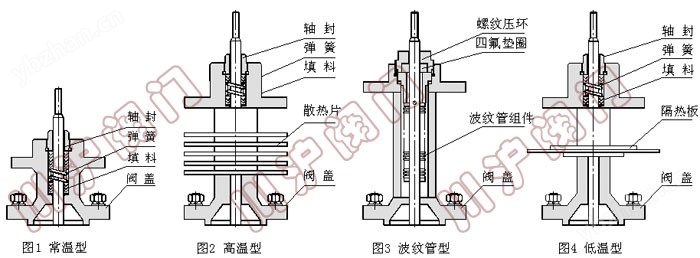

三、氣動薄膜三通分(合)流調節閥閥蓋形式

注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、氣動薄膜三通分(合)流調節閥主要技術參數

公稱通徑DN（mm）		20	25		32		40		50		65		80		100		125		150		200
額定流量系數KV	合流	6.3	8.5		13		21		34		53		85		135		210		340		535
額定流量系數KV	分流												85		135		210		340		535
額定行程L（mm）		16			25						40						60
膜片有效面積Ae（cm2）		280			400						600						1000
公稱壓力PN（MPa）		1.6 2.5? 4.0 6.4 10.0
固有流量特性		直線等百分比
固有可調比R		30：1
信號范圍Pr（Kpa）		20-100、40-200、60-100、80-240
氣源壓力Ps（Mpa）		0.14、0.25、0.28、0.40
允許壓差△P（MPa）		0.93		0.86		0.75		0.48		0.31		0.27		0.18		0.11		0.12		0.09		0.05

五、氣動薄膜三通分(合)流調節閥主要性能指標

序號	項目		性能指標
序號	項目		不帶定位器	帶定位器
1	基本誤差＜（%）		±5	±1
2	回差＜（%）		3	1
3	死區＜（%）		3	0.4
4	始終點偏差＜（%）	始點（%）	±5	±1
4	始終點偏差＜（%）	終點（%）	±2.5	±1
5	額定行程偏差（%）		+2.5
6	允許泄露量（1/h）		10-3×閥額定容量
7	額定流量系數偏差（%）		±10
8	固有流量特性		符合IEC534-1和GB/T13927-2000中歸動的斜率偏差要求

六、氣動薄膜三通分(合)流調節閥外型尺寸

ZZJSF(H)氣動薄膜三通分(合)流調節閥( 外型尺寸圖）

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
結構長度（L）	PN16/25	180	185	200	220	250	275	305	350	410	450	550
	PN40	185	190	210	230	255	285	310	355	425	460	560
	PN64	190	200	220	240	265	295	320	370	400	475	570
H1		155	155	175	180	200	235	250	260	330	350	420
H2		298	298	298	298	298	380	380	380	510	510	510
H3		235	235	247	256	268	364	384	394	465	470	540
H4		365	365	425	420	445	660	680	690	748	740	780
H5		110	117	120	139	144	188	208	220	268	278	320
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
