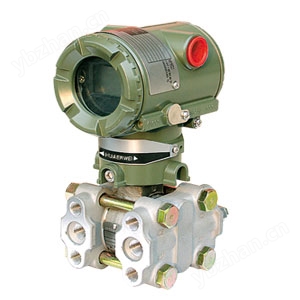

ECA系列變送器
ECA系列變送器
概述
ECA系列電容式變送器是我公司引進技術和設備，關鍵原材料、元器件和零部件均采用進口，整機經過嚴格組裝和測試。具有設計原理、品種規格齊全、安裝使用簡便(規格、尺寸與原裝EJA兼容)，外形美觀等特點。該產品分智能和普通型兩種類型，滿足用戶的多種選擇要求，具有很強的使用價值，目前該系列產品已廣泛應用于石油、化工、冶金、電力、食品、造紙、醫藥、機械制造等行業。
特點
★精度高；
★穩定性好；
★二線制(特殊可四線制);
★固體元件，接插式印刷線路板；
★小型、重量輕、堅固抗振；
★量程、零點外部連續可調；
★正遷移可達500%；負遷移可達600％；
★阻尼可調；
★單向過載保護特性好；
★無機械可動部件，維修工作量少；
★全系列統一結構，零部件互換性強；
★接觸介質的膜片材料可選擇；
★(316L、TAN、HAST-C、MONEL等耐腐蝕材料)
★防爆結構，全天候使用。
S型智能變送器除了一般電容式變送器固有特點外還具有如下特點：
★智能電子部件僅由一塊板組成
★量程比15∶1或10∶1
★0-0.6～0-42000kPa
★就地按鍵調整量程和零點
★可更新現存的ECA各種模擬式變送器為智能式儀表
★符合HART協議，可用HART通訊器268、275 與本智能表進行雙向能訊而不中斷輸出信號
★在采用HART協議的分散控制系統中同主機進行雙向通訊
★具有自診斷和遠程診斷功能
工作原理
過程壓力通過兩側或—側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，位移約0.1mm，這種位移轉變為差動信號，由電子線路差動信號轉換成二線制的4～20mADC輸出信號。
功能參數
使用對象: 液體、氣體和蒸汽
測量范圍: 0-0.16kPa至0-40MPa
輸出信號: 4～20mADC(特殊可為四線制220VAC供電，0～10mADC輸出)
供電電源: 12～45VDC，一般為24VDC(見圖負載特性)
負載特性: 與供電電源有關，在某一電源電壓時帶負載能力見圖，負載阻抗RL與電源電壓VS關系式為RL≤50(Vs－12)
指 示 表: 指針式線性指示0～99%刻度和平方根指示0-10刻度，以及31/2位LCD液晶式顯示(0～99%線性)
防 爆: a.隔爆型 dⅡBT5 b.本質安全型 iaⅡCT6
量程和零點:外部連續可調，智能型通過就地按鈕或通過HART通訊進行調整。正負遷移: 零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的值，均不能超過測量范圍上限的99%。正遷移量為最小校調量程的500%， 負遷移量為最小校調量程的600%。流量變送器正、負遷移量為校準量程的10%。
溫度范圍: 放大器工作溫度范圍:-38～＋93℃
灌充硅油的測量元件:-40～＋104℃
法蘭式變送器灌充高溫硅油時:＋15～＋ 315℃
普通硅油:-40～＋150℃
靜壓和過載壓力: 4、10、25、32MPa
濕 度: 相對濕度0～99%
容積吸取量: ＜0.16cm3
阻尼(階躍響應):充硅油時，一般在0.2s到1.67之間連續可調
啟動時間: 2s,不需預熱
技術數據
(不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片)
精 確 度: ±0.075%，±0.1%，±0.25%
死 區: 無(≤0.1%)
穩 定 性: 六個月內不超過量程的基本誤差值
故障報警: (智能型具有)自診斷程序檢測出故障，模擬輸出高于22mA或低于3.8mA報警，報警高低可通過電子部件上開關進行選擇。
