概述

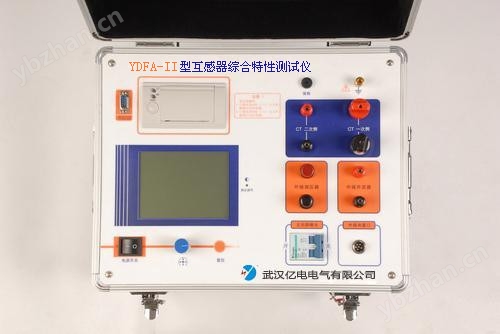

該款全自動型電流互感器特性測試儀器，它可以完成的試驗包括： CT伏安特性試驗，CT極性試驗，CT變比極性試驗，自動計算CT任意點誤差曲線，CT比差等結果參數，儀器具有以下特性：
儀器操作安全方便 全微機化裝置，內置進口高性能CPU，可靠性高，依據界面提示設定測試參數后，不需人工接觸被測試設備，儀器自動完成測試，使試驗人員遠離高壓線路，確保其人身安全。
輸出容量大 伏安特性試驗輸出電壓高達1000V，變比測試輸出電流高達600A，儀器內置調壓器輸出容量為5KVA。
可選配件包括外接升壓器，外接升流器，外接調壓器，外接升壓器電壓可升至2000V 3A，外接升流器可升至1000A，外接調壓器輸出可達1500V，20A，采用外接升壓器時，可做500KV等級1A電流互感器的伏安特性試驗。
大屏幕320*240點陣漢字圖形界面，測試完成后可直接顯示伏安特性曲線圖，圖形清晰，美觀，易于分析，自帶微型打印機，可隨時打印曲線和測試結果。
儀器使用旋轉鼠標作為輸入設備，操作方便簡單，使用壽命長。
儀器內置Flash存儲器，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。
儀器帶有RS232通信接口，可以使用串口連接線與計算機聯機，實現PC機和儀器通信，試驗人員可以通過計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機應用程序功能強大，美觀大方，操作簡單，可實現試驗結果的保存、打印，并可將試驗數據導出為EXCEL格式文檔進行編輯。
儀器電源可實現AC220V和AC380V自適應供電。
技術參數
| 輸入電壓 | 輸出范圍 | 測量范圍 | 測量程度 | |||||
| 儀器主機 | 220V | 0～600V、0～20A | 0～600V、0～20A | 0-100V(誤差<3V) 0-1A(誤差<0.005) 100V-600V (誤差<0.5%) | ||||
| 380V | 0～1000V、0～20A | 0～1000V、0～20A | 0-100V(誤差<3V) 0-1A(誤差<0.005) 100V-1000V (誤差<0.5%) | |||||
| 220V | 0～600A | 0～600A | 變比測量精度0.5% | |||||
| 外接升壓器 | 220V | 0～1650V、0～3A | 0～1650V、0～3A | 0-200V(誤差<3V) 0-1A(誤差<0.005) 200V-1650V (誤差<1.0%) | ||||
| 380V | 0～2000V、0～3A | 0～2000V、0～3A | 0-200V(誤差<3V) 0-1A(誤差<0.005) 200V-2000V (誤差<1.0%) | |||||
| 外接升流器 | 220V | 0～1000A | 0～1000A | 變比測量精度1% | ||||
| 外接調壓器 | 0～1000V、0～30A | 0-100V(誤差<3V) 0-1A(誤差<0.005) 100V-1000V (誤差<0.5%) | ||||||
| 儀器工作電源 | AC 220V/380V 50HZ | 外形尺寸 | 420×330×320㎜ | 重量 | 39㎏ | |||
