概述
普通玻璃管液位計上、下閥體與容器構成連通器，通過玻璃管可以直接讀得容器內介質液位的高度。雙色玻璃管液位計是利用光學原理，通過自然光透過玻璃管可以彩色顯示液位的高度。在上、下閥門內均裝有鋼球，當玻璃管因意外而損壞時，鋼球能在容器工作壓力≥0.3MPa的作用下，阻塞液流通道，防止介質外噴。因此玻璃管液位計主要應用在工業生產中，用于各種罐、塔、槽、箱等容器內的液位指示。
主要技術參數
測量范圍：500、800、1000、1100、1200、1400、1700mm
工作壓力：≤1.6MPa
工作溫度：≤200℃
伴熱蒸汽壓力：≤0.6MPa
伴熱蒸汽接口：M12×1（外）
連接方式：UG型法蘭連接DN20（或根據用戶需求）
平面（A）：HG20593-97、 JB/T81-94
凸面（B）：HG20595-97、 JB/T82.1-94
工作原理
在液位計上、下閥門處皆裝有法蘭。法蘭與被測容器法蘭連接，構成連通器，透過玻璃管直接指示容器內的液體。
從結構上，由于使用條件不同可分為保溫和不保溫結構。在上下閥門內各裝有一個鋼球。當玻璃管因意外事故突然破碎時，鋼球在容器內壓力的作用下，能保證自動封閉，防止容器內的液體噴射和繼續外流。為了保證鋼球在玻璃管破碎后能起自動封閉作用，容器內外的壓力差不能小于0.3MPa。 在液位計的下閥處同時設有排污結構，可供液體取樣，或在檢修時放出玻璃管中剩余液體以及清洗內部之用。

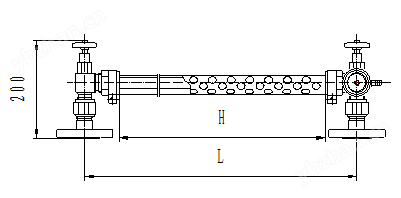

外型結構及安裝示意圖
使用與維護
☆液位計在運輸、搬運及安裝時，不準撞擊或敲打，以防玻璃管和玻璃片破碎。
☆液位計安裝后，當介質溫度很高時，不要馬上開啟閥門，應預熱20-30分鐘，待玻璃管有一定溫度后，再緩慢開啟閥門。
閥門開啟程序：先緩慢開啟上閥門，再緩慢開啟下閥門，使被測介質慢慢進入玻璃管內。
☆液位計在使用中，應定期清洗玻璃管內外壁污垢，以保持液位顯示清晰。清洗程序：先關閉與容器連接的上、下閥門，打開排污閥，放凈玻璃管內殘液，使用適當清洗劑或采用長桿毛刷拉擦方法，清除管內壁污垢。
☆如果石英管斷裂或掛垢嚴重需要更換時，具體步驟如下：
拆下表體，擰開兩端螺帽和螺母，用木棍將石英玻璃管從一端向另一端敲擊，取出石墨環，將新石英管裝入再將石墨環套在石英管上，等距嵌入表體內，擰緊兩端螺母及螺帽，確認無滲漏后，即可投入運行。
☆液位計應保存在室溫0 ~ 40℃,相對濕度不大于90%干燥通風的室內，且空氣中不含有腐蝕性氣體。
產品隨機附件
☆使用單位收到包裝后，首先檢查包裝是否完整。
☆隨機附件：合格證、使用說明書。
訂貨須知
☆訂貨時請標明液位計型號、安裝中心距、法蘭通徑及標準、工作壓力、介質名稱、溫度及接液材質。
☆也可按選型標記逐項填寫。請另外注明介質名稱。
☆特殊要求請另加說明。
