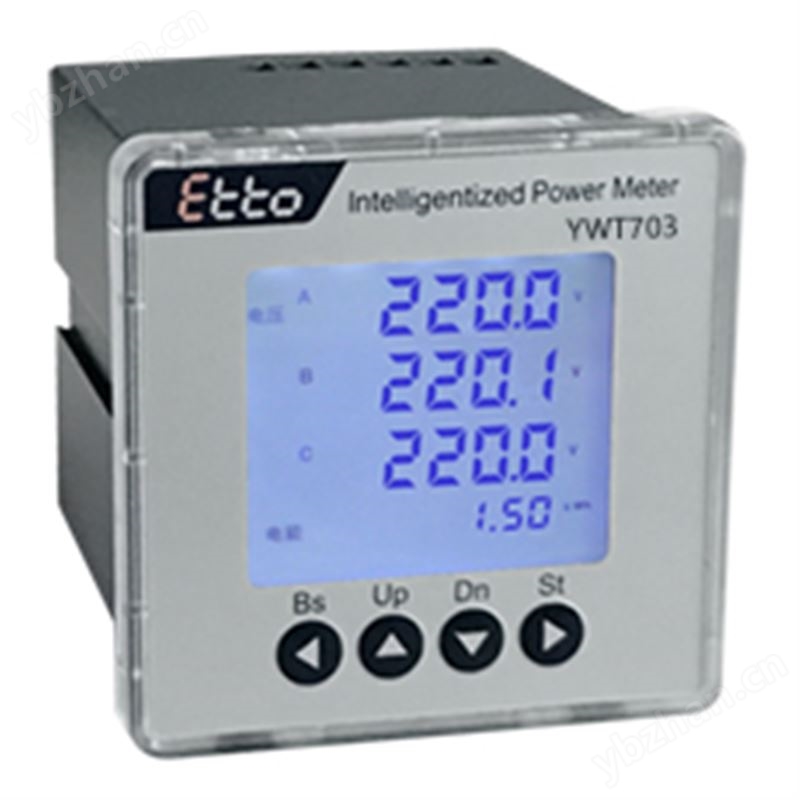

YWT703-E系列電力測控儀?
一、概述
YWT703-E系列表是一款集測量、監控、LCD顯示、數字通信于一體的多功能測控儀；其內部采用高精度計量芯片進行計量，保障產品精度；使用ARM內核32位CPU，確保產品運行an全。可廣fan應用于建筑、電力系統、低壓配電、工業自動化、能源管理系統及自動化等領域。
二、功能特點
實時測量 | ||||
電流 | 三相電流、零序電流 | |||
相電壓 | 三相電壓 | |||
線電壓 | 三相線電壓 | |||
有功功率 | 三相有功功率、三相總有功功率 | |||
無功功率 | 三相無功功率、三相總無功功率 | |||
視在功率 | 三相視在功率、三相總視在功率 | |||
功率因數 | 三相功率因素、系統功率因素 | |||
頻率 | 系統頻率 | |||
角度 | 三相電壓與三相電流對應之間夾角、三相電壓夾角、三相電流夾角 | |||
負載 te性 | 分相負載 te性，合相負載 te性（阻性、感性、容性） | |||
電能計量 | ||||
電能 | 正向有功、反向有功、組合有功電能計量 四象限無功、組合無功1、組合無功2電能計量 正向視在、反向視在電能計量 | |||
電能質量 | ||||
諧波 | 各相電壓2~31次諧波(分次諧波含量、總畸變率) 各相電流2~31次諧波(分次諧波含量、總畸變率) | |||
不平衡率 | 電壓不平衡率、電流不平衡率 | |||
統計 | ||||
zui大值 | 三相電流、三相電壓 | |||
實時告警Real-time alarm | ||||
失壓告警 | 某相電流大于設定的失壓事件電流觸發下限（默認0A），同時該相電壓低于設定的失壓事件電壓觸發上限（0V不開啟，默認0V），且持續時間大于設定的失壓事件判定延時時間（5~60可設，默認60s）。（三相三線情況下不判斷B相失壓） | |||
過壓告警 | 某相電壓大于設定的設定的過壓事件電壓觸發下限（0V不開啟，默認0V），且持續時間大于設定的過壓事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相過壓） | |||
欠壓告警 | 某相電壓小于設定的欠壓事件電壓觸發上限（0V不開啟，默認0V），且持續時間大于設定的欠壓事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相欠壓） | |||
斷相告警 | 當某相電壓低于設定的斷相事件電壓觸發上限（0V不開啟，默認0V），同時該相電流小于設定的斷相事件電流觸發上限（默認0V），且持續時間大于設定的斷相事件判定延時時間（5~60可設，默認60s）。（三相三線情況下不判斷B相斷相） | |||
失流告警 | 三相中至少有一相負荷電流電流大于失流事件電流觸發下限（默認0A），某相電壓大于設定失流事件電壓觸發下限（默認0V），同時該相電流小于設定的失流事件電流觸發上限值（0A不開啟，默認0A），且持續時間大于設定的失流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相失流） | |||
過流告警 | 某相負荷電流大于設定的過流事件電流觸發下限（0A不開啟，默認0A），且持續時間大于設定的過流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相過流） | |||
斷流告警 | 某相電壓大于斷流事件電壓觸發下限（默認0V），同時該相電流小于設定的斷流時間電流觸發上限（0A不開啟，默認0A），且持續時間大于設定的斷流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相斷流） | |||
過載告警 | 在某相功率大于設定的過載事件有功功率觸發下限（0kW不開啟，默認0kW），且持續時間大于設定的過載事件判定延時時間（5~60可設，默認60s），（不判斷功率正負號，三相三線情況不判斷B相功率過載） | |||
總功率因素超下限 | 總功率因數小于設定的功率因素超下限閥值（0為不啟用，默認0），且持續時間大于設定的功率因素超下限判定延時時間（5~60可設，默認60s），（不判斷功率因素正負號） | |||
系統頻率超下限告警 | 系統頻率小于設定的系統頻率超下限閥值（0Hz為不啟用，默認0），且持續時間大于設定的系統頻率超下限判定延時時間（5~60可設，默認60s） | |||
系統頻率超上限告警 | 系統頻率大于設定的系統頻率超上限閥值（0Hz為不啟用，默認0），且持續時間大于設定的系統頻率超下限判定延時時間（5~60可設，默認60s） | |||
DI告警 | DI狀態和DI告警ji性一致，且持續時間大于DI告警判定延時時間（1~60可設，默認1s），默認不關聯告警 | |||
顯示 | ||||
實時數據 | 三相電壓、電流、功率、頻率等電參量顯示 有功、無功電能顯示 | |||
實時告警 | 告警信息提示 | |||
設備參數 | 相關設定的參數（通信參數如地址、波 te率、校驗方式和產品信息） | |||
顯示設置 | 液晶顯示應能在正常操作完成后60S內自動關閉背光顯示 | |||
輸入 | ||||
開關量輸入 | 2DI或4DI選配（無源接點） | |||
輸出Output | ||||
繼電器輸出 | 2DO選配（可設置遙控或自控） | |||
通訊 | ||||
RS485 | 1路RS485接口選配（MODBUS協議） | |||
● 測量參數：
參數 | 精度 | 測量范圍 |
電流 | 0.5ji | AC0.05A~6A |
電壓 | 0.5ji | AC20V~400V |
頻率 | ±0.02Hz | 45Hz~65Hz |
功率 | 0.5ji | |
功率因數 | ±0.02（視在功率大于6W) | 0~±1.0 |
電能 | 0.5Sji、1ji |
三、型號說明：
四、安裝尺寸：
單位：mm 公差：±0.5
外形尺寸：長*寬*高L*W*H (74±0.5)mm*(74±0.5)mm*(88±0.5)mm 不包含接線端子
底殼尺寸： (66.5±0.5)mm*(66.5±0.5)mm 重量：約 0.42kg
五、端子定義
