概述
H―KXG系列電氣/儀控就地盤箱柜是用于核電站的核安全級(1E級)和非核級系統中流量、溫度、壓力、液位等測量信號所的過渡部件。可廣泛應用于核電站以及其他有特殊環境要求的項目中。
H―KXG系列電氣/儀控就地盤箱柜的1E級儀表端子箱可分為1E級K1類和1E級K3類。1E級K1類適用于反應堆安全殼內使用的設備，在正常環境條件和地震載荷下、事故以及事故后環境條件下能夠執行其原有的性能，能耐輻照、抗地震、承受高濕、高溫、高壓和化學噴淋。1E級K3類儀表端子箱能在正常環境條件下和地震載荷下執行其規定的功能。產品的使用壽命達40年(可更換部件除外)。
H―KXG系列電氣/儀控就地盤箱柜采用優質316L不銹鋼板及冷軋鋼板彎曲焊接制作。對不銹鋼板進行酸性鈍化處理以去除奧氏體不銹鋼氧化層。采用耐高溫的密封材料和電纜密封接頭，為了消除壓力對箱體的影響，箱體底部裝有壓力平衡過濾閥，它除了能保持箱體內壓力平衡，防止箱體變形，還可以起到過濾的作用，防止水和其他雜物進入箱體，影響箱體內器件的電氣性能。
H―KXG系列電氣/儀控就地盤箱柜底部或頂部均裝有可拆卸的活動底板便于現場電纜進線，進線方式根據設計實際需要另行規定。電氣/儀控就地盤箱柜的門固定方式采用帶手柄螺栓或門鎖，具體應根據箱柜防護等級和操作需要確定。
性能指標
1）正常運行條件：
海拔高度：≤1000m
溫度：≤49℃
相對濕度：30~80%
40年累積輻射劑量：2×105 Gy
壓力：常壓
地震加速度、振動頻率：X、Y、Z三個方向5g(0.2~33Hz)
2）設計基準事件(DBE)環境：
MSLB(主蒸汽管道破裂事故)及LOCA(安全殼內冷卻劑泄漏事故)工況下反應堆廠房?jī)?nèi)環境條件，詳見LOCA曲線。
溫度：159℃
壓力：0.55MPa
相對濕度：99%RH
累積輻射劑量：事故后30天2.88×105Gy
噴淋水成分：硼酸濃度：2000ppm
氫氧化鈉濃度：0.6%(按重量計)
PH值：≤10
3）嚴重事故環境條件
溫度：140℃
壓力：0.48MPa
相對濕度：99%RH
累積輻射劑量：事故后30天 6.71×105Gy
噴淋水成分： 硼酸濃度：2000ppm
氫氧化鈉濃度：0.6%(按重量計)
PH值：≤10
4）地震條件
按設備安裝的樓層反應譜進行5次OBE和1次SSE試驗。
5）外殼防護等級
核級（1E級） IP55 IP65 IP667
外殼防護等級為IP667的設備對防止機械損害而設的外殼防護等級為7，即防止機械沖擊的沖擊能量為6J。

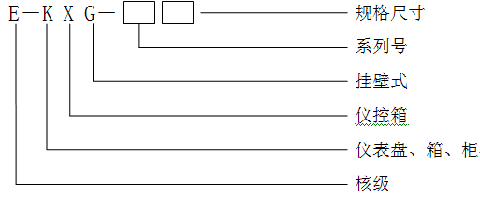

6）規格型號
H―KXG―1
①H―KXG―1系列箱體為掛壁式，前面罩為全卸下結構，外罩板上面有斜度（見外形尺寸圖）前用雙螺栓緊固。
②底面裝有活絡底板方便電纜進線安裝。
③內部線槽采用低煙無鹵阻燃材料。
④帶連接母線銅牌，銅牌采用31.5×3.5mm。
⑤廣泛使用于核島和特殊項目的要求。

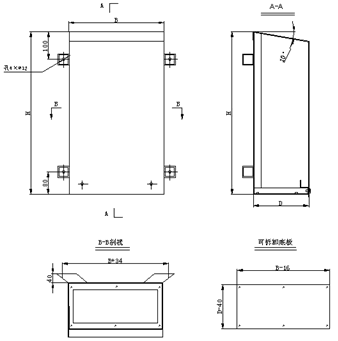

外形尺寸
H―KXG―2
①H―KXG―3系列規格采用掛壁式前開門的結構， 使用316L×2mm不銹鋼板加工而成。
②門上使用耐高溫密封材料， 底部裝有電纜密封頭和可卸下活動底板。
③底部裝有能使箱體內外保持壓力平衡的呼吸器。
④箱體外右下方焊有M8的銅接地焊栓。
⑤電器儀控箱的進線方式可根據設計需要另行規定。

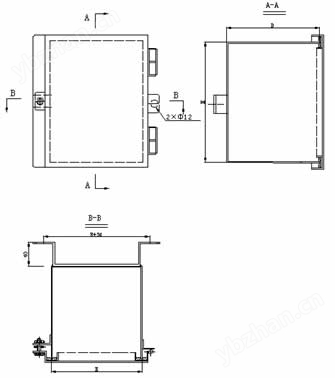

外形尺寸

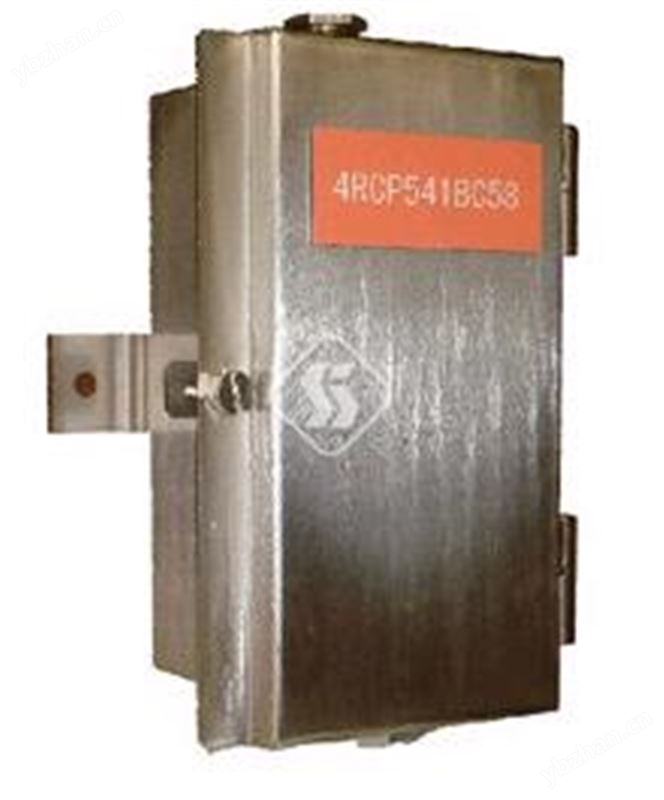

H―KXG―3
①H―KXG―2系列為掛壁式結構前開門，箱體門采用鉸鏈連接，使用316L不銹鋼制作。
②箱體上安裝有呼吸器和電纜接頭。
③箱體蓋通過1個螺栓與箱體連接。
④箱蓋粘貼有硅橡膠的密封條。
⑤該接地箱廣泛應用于核島和特殊項目中的電纜連接接線過渡箱。
外形尺寸
H―KXG―4
①H―KXG系列接線盒使用1.5mm 316L不銹鋼板制作，罩蓋左右側面使用不銹鋼螺栓緊固。
②側面焊有M8×60銅質接地螺栓。
③該接線盒適用于DBA環境的接線連接。
④盒體電纜密封頭開孔尺寸可根據設計要求選擇。
外形尺寸
安裝與接線
H―KXG系列電氣/儀控就地盤箱柜的安裝和接線需根據不同的項目要求具體實施。箱體外部燒焊有安裝件，請根據安裝件在安裝部位設置安裝孔，并通過安裝將箱體牢固安裝在所需部位。
故障與維修
本產品經核級鑒定試驗，設計生產過程中嚴格執行相關標準，正常使用應可保證運行。如有任何問題，請及時與我公司聯系。
