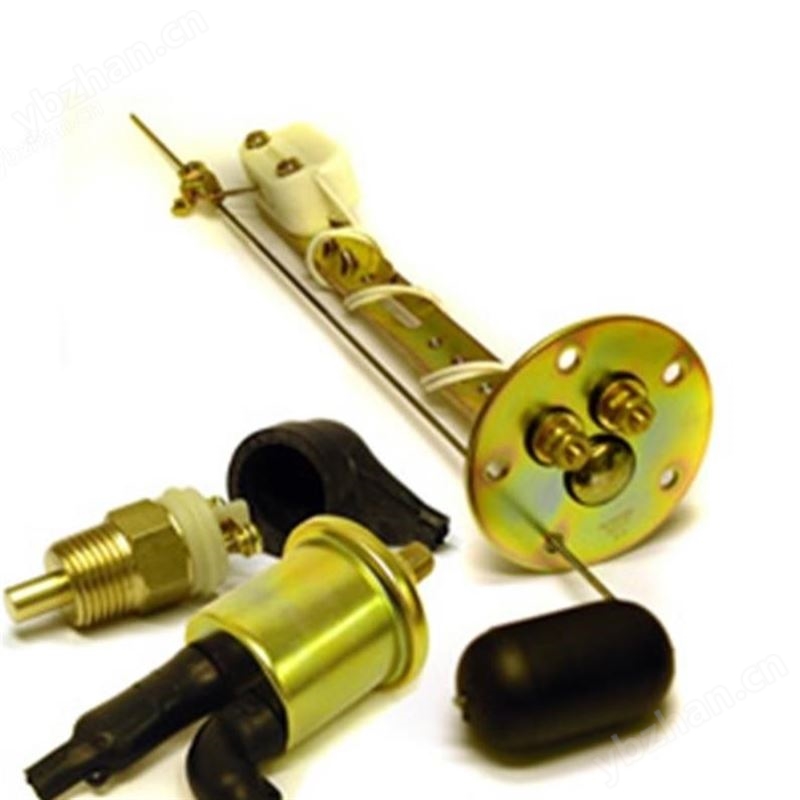

1. 摩菲ES系列電阻式發送器 用于EG(S)電表產品概述
摩菲ES系列電阻式發送器 用于EG(S)電表是高精度電阻式信號發送器,采用精密電位器+非接觸式傳感技術,將機械位移轉換為標準電阻信號輸出。產品通過IEC 60751 Class A認證,適用于閥門開度、液位、厚度等線性位移測量。
2. 摩菲ES 系列電阻式發送器核心技術參數
項目 | 參數 |
---|---|
測量范圍 | 0~10mm至0~2000mm(多量程可選) |
輸出電阻 | 0~1kΩ/0~10kΩ/自定義(±0.25%線性度) |
分辨率 | 無限(模擬連續輸出) |
機械壽命 | >10?次循環(無負載) |
環境溫度 | -40~+85℃(工業級)/ -20~+120℃(高溫型) |
防護等級 | IP67(標準)/IP69K(高壓沖洗型) |
3. 摩菲ES系列電阻式發送器結構設計
3.1 核心組件
傳感元件:
導電塑料電位器(ES-P系列)
線繞陶瓷電阻(ES-W系列,高精度)
機械結構:
不銹鋼推桿(表面鍍硬鉻)
自校準軸承(免維護設計)
3.2 電氣接口
1 - 電源+(5~24VDC)
2 - 滑動端輸出
3 - 電源-/地
[選配數字接口]
• RS-485(Modbus RTU)
• 0-10V/4-20mA變送輸出
4. 技術優勢
無接觸檢測:磁耦合同步技術
自診斷功能:實時監測電阻膜磨損狀態
冗余設計:雙滑動觸點(可選,MTBF>20年)
5. 安裝與調試
5.1 機械安裝
1. 推桿與被測物剛性連接(軸向偏差<0.5°)
2. 加裝萬向節(振動場合使用ES-DMP減震套件)
[角度位移測量]
1. 通過ES-ARM角度轉換臂安裝
2. 旋轉范圍匹配發送器量程(1:1~10:1可調)
5.2 電氣校準
零點設置:推桿縮回時短接CAL引腳3秒
滿度設置:推桿伸出至位置后按SET鍵
線性校驗:通過HART手操器進行5點修正
6. 型號選配
型號 | 特性 | 認證標準 |
---|---|---|
ES-100P | 100mm行程/導電塑料電位器 | EN 60947-5-1 |
ES-500W | 500mm行程/線繞陶瓷電阻 | IEC 60751 Class A |
ES-EX | 本安防爆型(Ex ia IIC T4) | ATEX/IECEx |
ES-HD | 重載型(軸向承載500N) | ISO 13849 PLd |
7. 維護指南
7.1 周期性檢查
周期 | 項目 | 標準 |
---|---|---|
每月 | 推桿自由度檢查 | 軸向阻力<0.5N |
每半年 | 輸出電阻線性度測試 | 偏差<±0.5% FS |
每年 | 密封件更換(IP67以上型號) | 使用原廠ES-SEAL套件 |
7.2 故障處理
現象 | 可能原因 | 解決方案 |
---|---|---|
輸出跳變 | 觸點污染 | 用無水乙醇清潔電阻軌道 |
信號斷續 | 線纜磨損 | 更換屏蔽雙絞線(AWG22) |
零點漂移 | 機械回差過大 | 調整推桿預緊力 |
