產品介紹

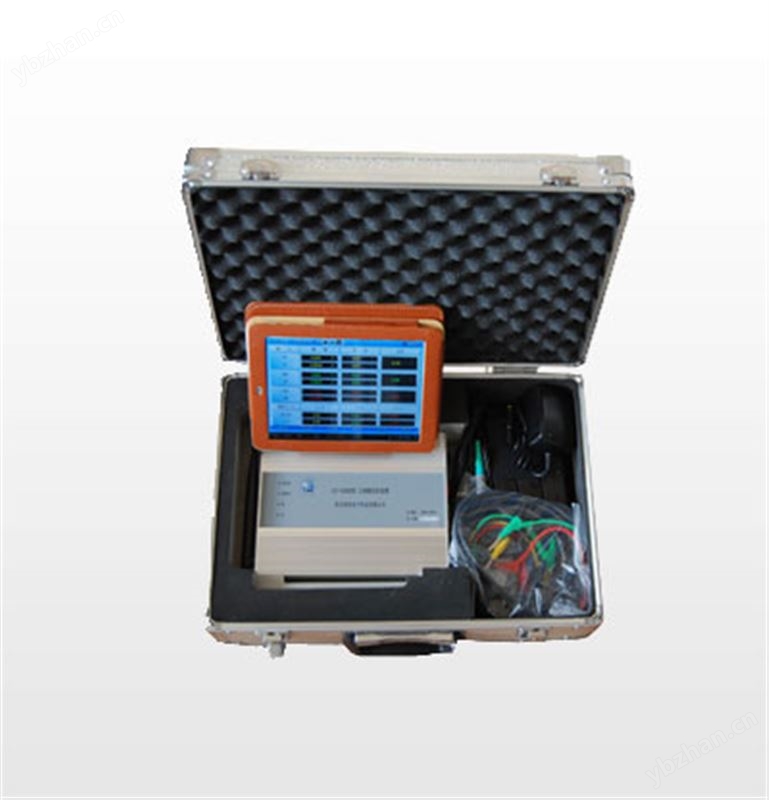

FL-CX304型相位伏安表是原CX303型”三相相位伏安表”的升級產品，該產品采用的分體式設計，由前端信號采集處理單元與android（windows系統）平板組成。數據通信基于wifi無線網絡、現場測試便捷。
該儀器可以直觀顯示各相電壓、電流、功率、頻率等參數，具有向量圖及接線判別、2-51次的諧波分析、電壓及電流的波形顯示等諸多功能，是您現場接線檢查的得力助手。
功能特點
♦ 前端采用150M主頻高速DSP數字信號處理器，16位6通道同 時采樣高精度A/D轉換器。
♦ 顯示各相電壓、電流、有功、無功、視在功率、功率因數、相位 角、頻率等參數。
♦ 接線判別提供向量圖、接線圖、可以對三相四線96種、三相三線 48種接線進行智能判斷，具有追補電量公式、追補系數及詳細文字說明。
♦ 顯示各相電流、電壓的波形，并計算波形失真度。能測試電網中三相電壓、電流的2-51次諧波含量，并以直觀的圖示顯示。
♦ 具有CT的變比、角差、比差測量功能。
♦ 使用android或windows系統的平板作為人機交互平臺，屏幕亮度自適應環境，圖形化中文界面、觸摸操作、支持手寫、語音輸入，支持漢字輸入，應用更加人性化。
♦ 數據存儲量大，可存儲10萬條記錄，提供數據查詢管理服務，亦可通過WIFI或USB與電腦連接通訊，進行數據管理及打印；windows系統平板可直接驅動打印機進行現場打印，可擴展連接MS系統。
♦ 前端信號處理設備采用內置充電電池。
技術參數
♦ 輸入電壓：AC 0~450V，分辨率0.001V
♦ 輸入電流：0.005A~10A（可選配50A、500A、1500A鉗表），分辨率 0.0001A
♦ 頻率范圍：45Hz~65Hz 準確度：±0.01Hz
♦ 相位測量：－180°~ ＋180°，準確度：0.1°;
♦ 電壓、電流、用功功率、無功功率測量精度：0.5級
♦ 工作溫度：-20℃~+50℃
♦ 溫度影響：±20ppm/℃
♦ 工作電源：內置7.4V鋰電池
