一、概述：

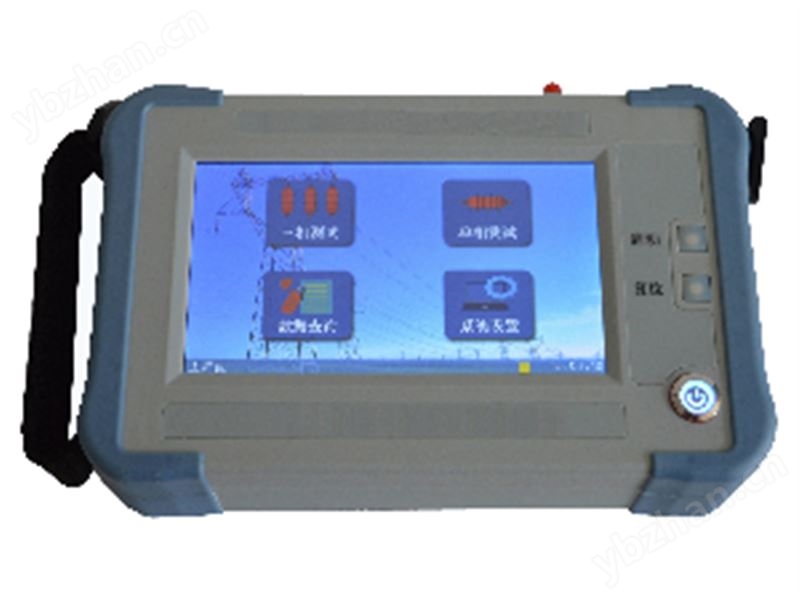

氧化鋅避雷器阻性電流測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢修）的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。本儀器采用微電腦進行采樣、控制等技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出測試數據。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強,同時提供現場的波形顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。儀器體積小、重量輕，采用一體化設計，便于攜帶和野外作業。
二、 技術參數及功能特點
（一）功能特點
1、本機采用1024×600點陣65K彩色電阻觸摸屏，全中文菜單操作。
2、高精度采樣、處理電路，的傅里葉諧波分析技術，數據更加可靠。
3、具有諧波含量測試功能，可單相或三相同時測量
4、具有阻性電流基波峰值輸出功能。
5、儀器內置大容量存儲器。可存儲測試數據、波形、諧波等大量記錄信
息。可保存200組測量記錄，保存方式為循環更新模式。
6、儀器配有U盤接口，可存儲任意組測試記錄（容量受U盤大小限制）。
7、儀器電壓測試線配有保險防接錯線，儀器電壓電流插頭具有防插錯功能。
8、儀器配有無線模塊，可進行電壓無線采集，配合主機進行無線測量。
9、儀器內置高精度實時時鐘，可進行日期及時間校準。
10、儀器外置高速微型熱敏打印機，可打印測量數據（選配）。
11、儀器內置大容量鋰電池、可連續工作6 小時。
12、可連接手機藍牙，進行遠程操控
（二） 技術參數
1、電壓電流參數：
測量項目 | 測試量程 | 測試精度 |
全電流 | 0-20mA | ±(讀數×5%+5uA) |
阻性電流 | 0-20mA | ±(讀數×5%+5uA) |
容性電流 | 0-20mA | ±(讀數×5%+5uA) |
電流諧波 | 0-20mA | ±(讀數×10%+10uA) |
參考電壓 | 400V有效值 | ±(讀數×5%+0.5V) |
電壓諧波 | 400V有效值 | ±(讀數×10%) |
2、工作溫度 ：-10℃～40℃
3、環境濕度 ：≤85% 無結露
4、存儲溫度 ：-20℃～50℃
5、外形尺寸 ：252×160×65（mm）
6、儀器重量：3kg (不包括測試線及電纜箱)
