差動變壓器式位移傳感器（LVDT位移傳感器）可廣泛應用于航天航空、機械、建筑、紡織、鐵路、煤炭、冶金、塑料、化工以及科研院校等國民經濟各行各業，用來測量伸長、振動、尺寸、形變、膨脹等的高技術產品。

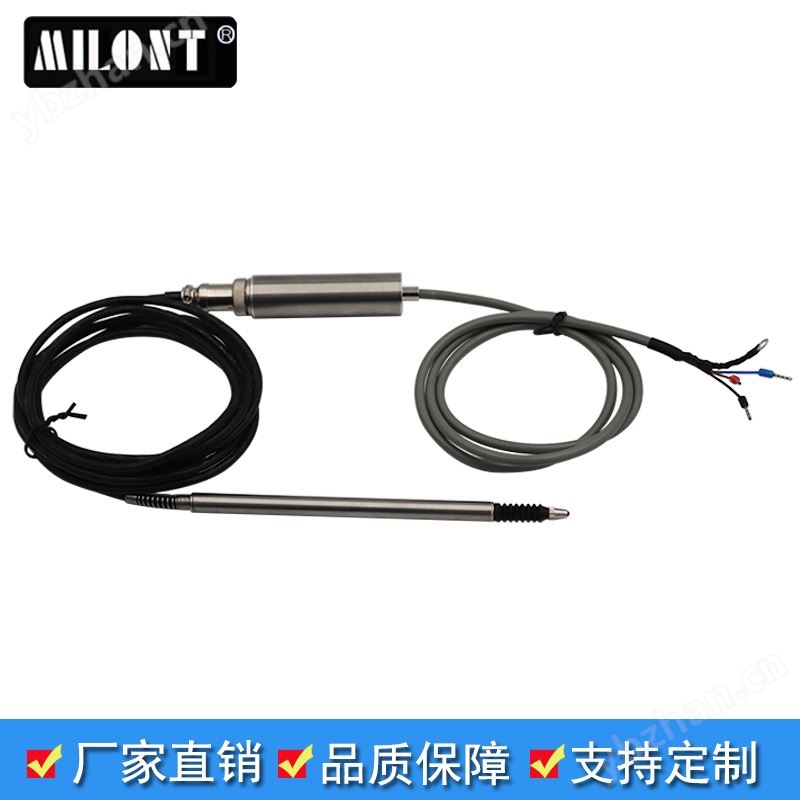

F系列筆式LVDT位移傳感器具有優良的性能，適用于位移測量、質量控制和計量應用中的高精度、高重復性測量。測頭采用高硬度的耐磨材料氧化硅，測軸移動部分采用精密導軌。傳感器外配變送器，12--24V DC供電，電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中長期穩定工作，輸出0-5V、0-10V、4-20mA模擬量信號或者RS485數字信號，方便接PLC系統等采集裝置或者數顯裝置使用。
特點：
外徑Φ8mm筆形回彈式位移傳感器
內置精密直線軸承，重復性好
探頭為氮化硅陶瓷球，耐磨性好
精度高，分辯率高，重復性好
無滑動觸點，使用壽命長
應用領域：
機器人
軸直徑檢測
精密位移測量
玻璃生產檢測
汽車零件檢測
性能參數：
供電電源 12 ~24V DC
工作電流 電壓輸出型供電電流 ≤12mA；
二線4~20mA電流輸出型LVDT，供電電流4~20mA
位移量程 0-10mm通用
輸出信號 0 ~10V, 0~5V,4 ~20mA
線性誤差 ≤0.25%FS
重復誤差 ≤1um
分辨率 ≤0.1um
動態特性 3HZ
測量力 80g
工作溫度 -25℃----+85℃
耐受沖擊 250g/11毫秒
振動允限 10g/2KHZ
溫度系數 零點 ≤0.01%/℃
靈敏度 ≤0.025%/℃
F系列筆式LVDT位移傳感器安裝尺寸圖：
F系列筆式LVDT位移傳感器接線說明：
F系列LVDT位移傳感器選型說明：
傳感器安裝使用說明：
1、選擇傳感器量程需留有余量，F系列LVDT位移傳感器前端約1mm的緩沖區，安裝使用應避開緩沖區。
2、選用合適的電源供電，電壓過高或者過低都無法保證傳感器正常使用。
3、傳感器測筆應垂直檢測面安裝，待調整好位置再鎖緊安裝螺絲。
4、F系列LVDT位移傳感器精度較高，安裝使用應避開高溫、高輻射、靜電干擾、高頻干擾及電磁干擾等干擾源，保障傳感器檢測精度。
5、傳感器屏蔽線良好接地。
6、正確接線。如果接線錯誤，有可能嚴重損壞傳感器。
7、傳感器安裝固定應盡量采用廠家提供的安裝支架。如果需要自制夾具安裝固定，應在廠房技術人員的指導下設計安裝。
