60kw電磁加熱器

1、額定電壓頻率：380VAC   50Hz /60Hz

2、電壓適應范圍：330V-430V

3、額定功率：根據工件加溫要求

4. 額定電流:90A   42米左右

4、工作頻率：8-28KHz  段10KHz

5、安全工作環境溫度：-20℃-45℃;

6、工作濕度：≤95%

7、熱效率≥95%

8、接線示意圖

9、線圈與被加熱體間距為20-25MM。

二、基本性能概述 ：

1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長

2、有缺相保護功能

3、有IGBT過流保護功能

4、有IGBT過溫保護功能

5、有加熱線圈短路保護功能

6、全橋串聯諧振電路拓?fù)?span>,抗干擾能力強

7、采用高性能IGBT驅動芯片驅動

8、自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路精確控制在弱感性區高效率工作

9、數臺機芯并聯安裝在同一個加熱管上,互不干擾

10、節電效果好:與目前采用的電熱圈相比,節電可達30%以上

11、安裝方便:可接桶型和平盤型等等結構方式感應線圈

12、運行成本低,維修量少,產品保修1年,終生維護

13、產品尺寸： 機殼長610*寬350*高230

三、產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 2-2.5厘米（特殊材料要特殊調試）

60KW：所接 鋼質感量約160-180uH, 鐵質150-200 uH，電流90A，線約一般42米。

注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在12-28KHz范圍內，保持加熱到所需溫度時頻率不低于9KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流有所下降是正常的）

四、工作狀態：

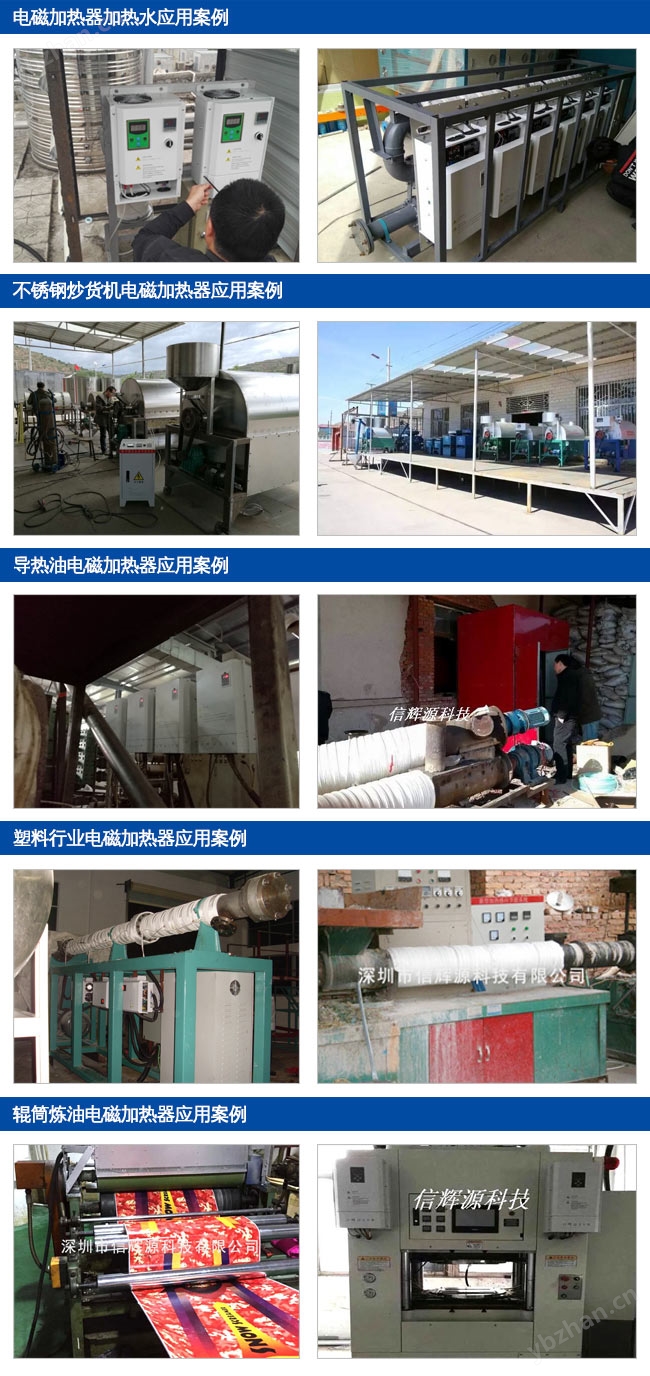

五、產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;   民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中。

注：多組組合繞線方向須統一，每組線圈之間的間距須大于100MM以上。

深圳市信輝源科技有限公司顯示代碼表

說明：此代碼表為我司對全部產品統一制定，但每種產品不是全部都有。
