一、產品簡介
用變比電橋測量變壓器的變比，操作過程繁瑣，且測量范圍狹窄，己經不適應現代測量的快節奏、高效率的要求。為此，我廠采用現代電子技術，研制出了新一代全自動變比組別測試儀，它具有體積小，重量輕，精度高，穩定性好等優點。它采用大屏幕液晶漢字顯示、菜單操作，界面友好，變比組別可一次測完。該儀器是電力工業部門的理想測試儀器。
二、主要功能及特點
1、自動測量接線組別。
2、自動進行組別變換，可直接測量單相、三相變壓器和互感器的變比。
3、自動切換相序。
4、自動切換量程。
5、自動校表。
6、輸入標準變比后，能自動算出相對誤差。
7、一次測量完成，自動切斷試驗電壓。
8、測量結果自動保存，可打印出測試數據，并可存儲20次歷史測量數據。
三、主要技術指標
1、變比測量范圍：1～10000
2、組 別：1～12點
3、精 度：1～1000 0.2級；
1000～10000 0.5級
4、電 源：AC220V ±10%，50Hz
5、使用環境溫度：－5℃～40℃
6、使用環境濕度：＜85%
7、體 積：430×320×215 mm3
8、重 量：5kg

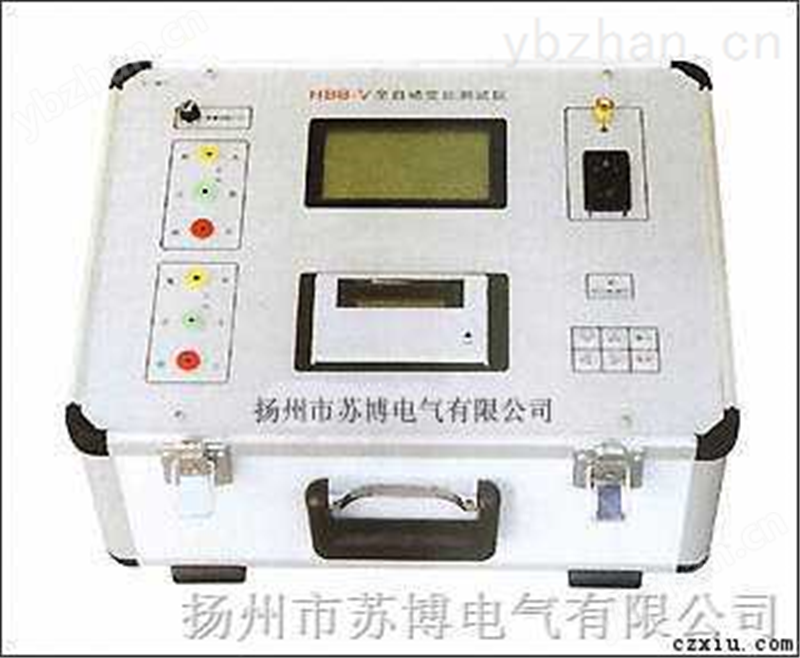

四、面板示意圖如圖一所示。
圖一
五、操作方法
1、聯線：
關掉儀器的電源開關，儀器的A、B、C接變壓器的高壓端，小a、b、c接低壓端。如圖二所示：
圖二
變壓器的中性點不接儀器，也不接大地。接好儀器地線。將電源線的一端插入儀器面板上的電源插座，另一端與交流220V電源相聯。
注意：切勿將變壓器的高低壓接反！
2、打開儀器的電源開關，稍后液晶屏上出現主菜單，如圖三所示:
圖三
此時可 按"↑"鍵，選擇功能菜單。
按"確認"鍵，執行相應功能。
注：選中菜單，菜單文字反向顯示（黑底白字）；按下按鍵，放開按鍵，為一次按鍵的輸入。
3、接法設置，進入接線方法設置后，液晶屏顯示如圖四所示：
圖四
此時 按"↑"鍵選擇接法（單相，Yy、Y/d、Dd、D/y）。
按"確認"鍵保存接法，返回主菜單。
注：測量三相變壓器時，不知道接線方法，請選擇Dy。
4、設置變比，進入變比設置后，液晶屏顯示如圖五所示：
圖五
此時 按"→"鍵選擇數據位，選中的數據反向顯示。
按"↑""↓"鍵修改數據。
選中數字后， 按"↑""↓"鍵，數字由0到9循環變換，如果是*位，數字只能由1到9循環變化，不會出現0。
選中小數點后 按"↑""↓"鍵，小數點循環移動。
按"確認"鍵保存數據，返回主菜單
5、開機預熱5分鐘后，可開始測量，測量完成后，顯示如圖六所示：
圖六
每次測量完成后，儀器自動保存數據，zui多保存20個數據，超過20清除全部數據，并從1開始。
*行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。
第二行為組別。
第三行左邊為AB相的變比，右邊為AB相的相對誤差，以下依此類推。
如果測單相變壓器，只有前三行顯示。
如果實測變比的相對誤差大于10%顯示"＞10%"，如果實測變比的相對誤差小于－10%，顯示"＜－10%"
按"↑"鍵，查看數據。
按"←"鍵，進入打印菜單，可打印本次數據。打印全部數據，可清除全部歷史數據。
按"確認"鍵，返回主菜單。
六、注意事項
1、在測量期間，人切不要觸摸試品。
2、如果測試線短路，高、低壓接反，會熔斷保險絲。保險絲熔斷后，如果進行測量，液晶屏?xí)@示"正在測量，請等待！"的字樣，然后停住。此時，請關機，更換相同容量的保險絲，重測。
3、連線要保持接觸良好，儀器應有良好的接地！
4、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。
5、儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠時，請按復位鍵，或者關掉電源，然后重新操作。
6、如果液晶屏沒有字符顯示，或顏色很淡，可調節亮度電位器至合適的位置。
7、在陰暗的地方工作，可以打開背光。
8、儀器應存放在干燥通風處，如果*不用或環境潮濕，使用前應加長預熱時間，去除潮氣。
9、通訊口為RS232接口，調試儀器。
七、產品清單
1、測試儀一臺；
2、電源線一根；
3、測試線一套；
4、產品使用說明書一本；
5、合格證一份。
