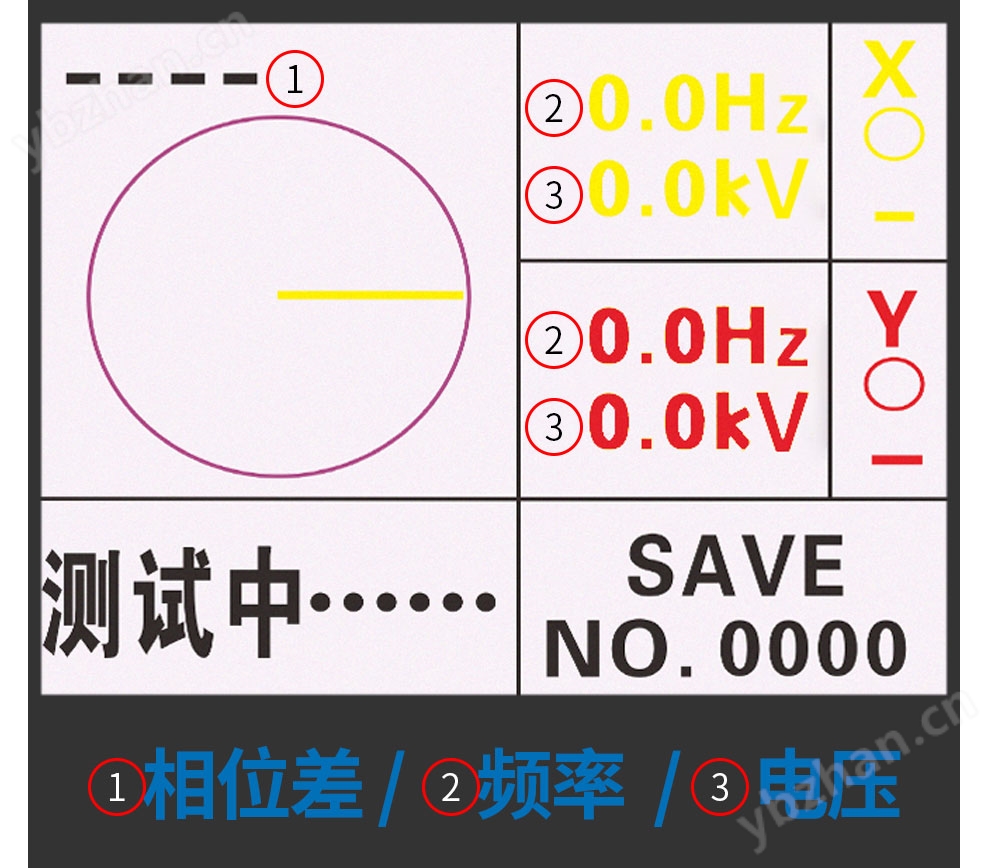

| 無線高壓核相儀產品功能 應用于500kV以下電力線路、高壓開關柜（中置柜、環網柜等）或變電所核相、相位測試、相序判斷及驗電等。 無線高壓核相儀產品特點 1. 采用無線傳輸技術、核相距離200米，核相準確操作便捷。 2. 語音提示：“X信號正常、Y信號正常、同相、異相”。 3. 采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀。 4. 儀表還具有驗電功能，并可顯示電壓等級。 5. 數據存儲功能，能存儲200組數據。USB接口數據上傳功能，存儲數據可以上傳電腦，保存打印。 技術規格 |
| 電 源 | 主 機：DC3.7V，2600mAh可充鋰電池；探測器: DC3.7V，1000mAh 可充鋰電池 |
| 核相方式 | 接觸式核相：≤110kV線路時 非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。 |
| 核相電壓 | AC 10V～500kV |
| 核相距離 | 200m |
| 語音提示 | “X信號正常、Y信號正常、同相、異相” |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 相位量程 | 0°～360°；精度：≤±8°；分辨率：1° |
| 頻率量程 | 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓顯示 | 顯示電壓等級 |
| 發射頻率 | 433MHz |
| 相位指示 | 向量圖及數字同時顯示 |

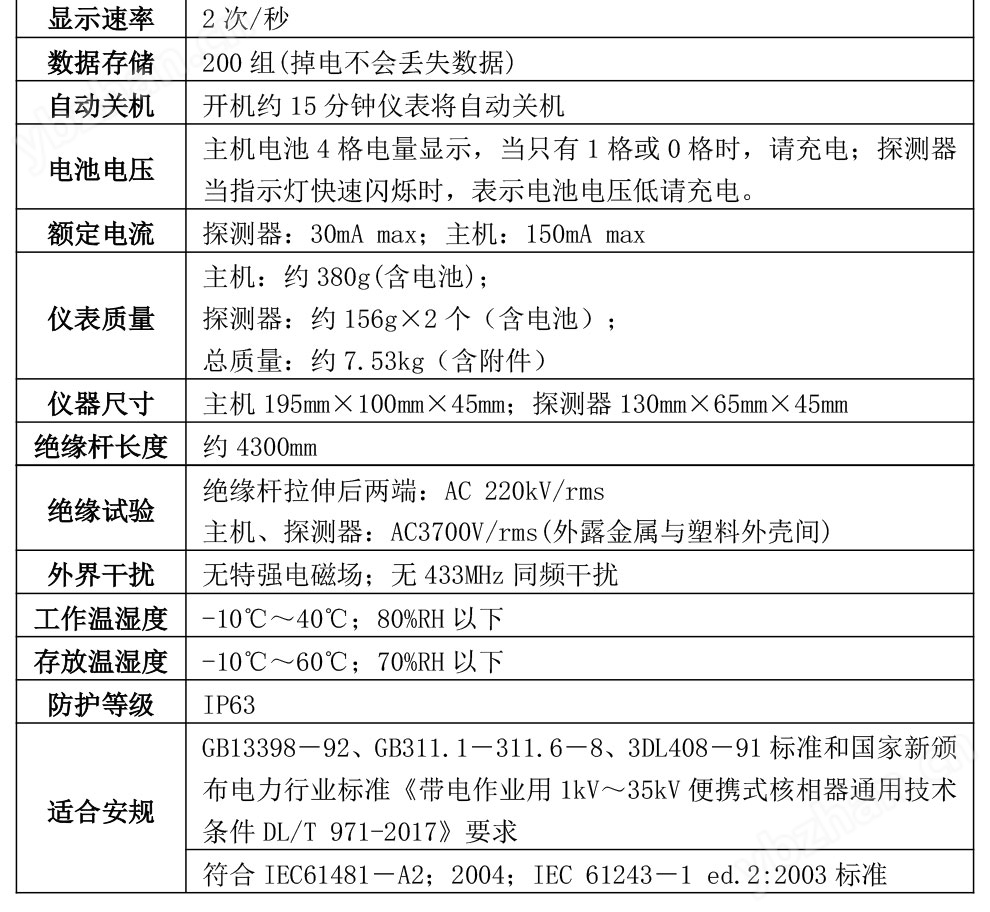

| 數據存儲 | 200組(掉電或更換電池不會丟失數據) |
| 自動關機 | 開機約15分鐘儀表將自動關機 |
| 電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
| 儀表質量 | 約7.53kg（含附件） |
| 儀器尺寸 | 主機：195mm×100mm×45mm；探測器：130mm×65mm×45mm |
| 絕緣桿長度 | 約4300mm |
| 絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms；主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |

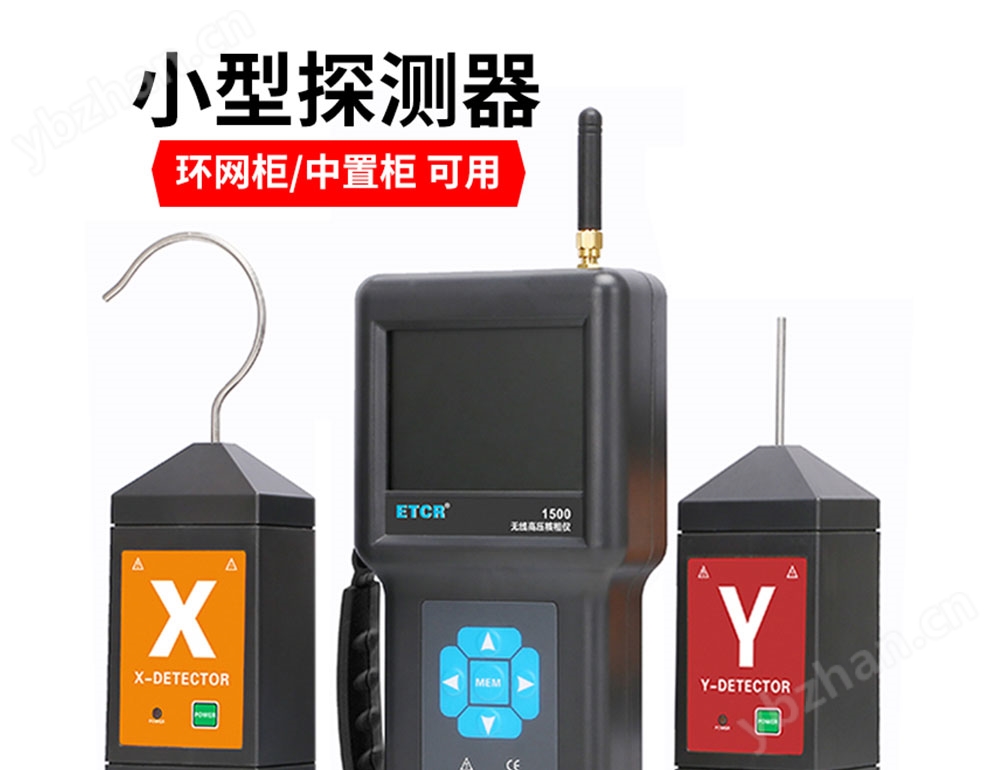

| 隨機附件 | 主機：1件；探測器：2件；探針：2件；探勾：2件；絕緣桿：2件；USB通訊線/充電線：2根； 電源適配器：2個；檢驗線：1條；環網柜測試線：2條；工具包：1件 |
