一．概述

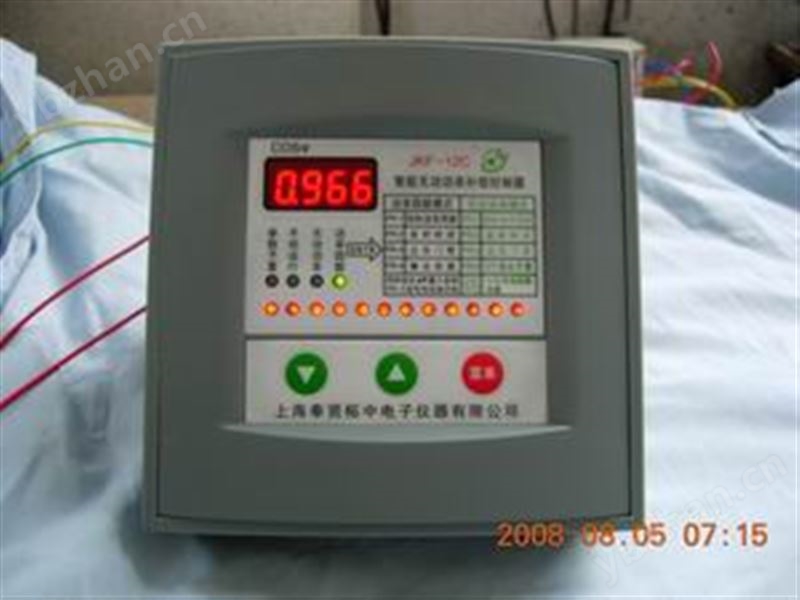

JKF-12C型無功率自動補償控制器，適用于低壓配電系統電容器補償裝置的自動調節(以下簡稱控制器)，使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，改善供電的電壓值量，從而提高了經濟效益與社會效益。
本控制器已由華東電力試驗研究院作全功能測試，各項性能均符合標準（報告編號為：計量N字第號）
二．功能特點
1、 以無功功率計算投切電容容量，補償精度高。
2、 功率因數測量精度高，顯示范圍寬。
3、 自動識相功能，自動將電流信號與電壓信號保持在同名端。
4、 具有功率因素與無功功率兩種控制模式。
5、 人機界面友好操作方便。
6、 各種控制參數全數字可調直觀實用方便。
7、 具有自動運行與手動運行兩種工作方式。
8、 具有過電壓和欠電壓保護功能。
9、 具有掉電保護功能數據不丟失。
10、 電流信號輸入抗阻低≤0.01Ω.
三．使用條件
1、 海拔高度不高于2500米
2、 環境溫度 -25℃～+50℃
3、 空氣濕度在40℃時不超過50%，20℃時不超過90%。
4、 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
5、 安裝地點無劇烈震動。
四．技術數據
額定工作電壓： AC380V 50Hz
額定工作電流： AC0～5A 50Hz
輸出觸點容量： AC220V 7A 50Hz
顯示功率因數： 滯后0.001～超前0.001
測量無功功率： 0～9999Kvar
欠壓保護值： 300V
控制方式： 自動尋優/循環投切
靈敏度： 50mA
防護等級： 外殼IP40
外形尺寸： 145×145×85 毫米（長×寬×深）
開孔尺寸： 140×140 毫米
