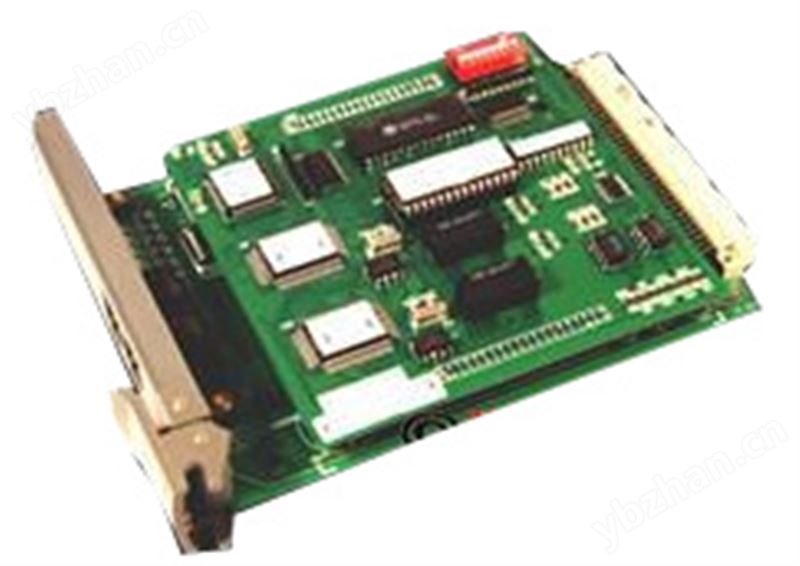

XP314是6路電壓信號輸入卡,每一路可單獨組態并接受各種型號的熱電偶以及電壓信號,將其調理后再轉換成數字信號并通過數據轉發卡送給主控制卡。
XP314卡的6路信號調理分為兩組,其中1、2、3通道為組,4、5、6通道為第二組,同一組內的信號調理采用同一個隔離電源供電,兩組之間的電源和信號互相隔離,并且都于控制站的電源隔離。XP314可單獨工作,也可冗余配置。冗余配置時,工作卡和備用卡能對同一點信號同時采樣和處理,可無擾動切換??哂凶栽\斷功能,可在采樣、處理信號的同時進行自檢。當卡件冗余配置時,一旦工作卡自檢到故障,立即將工作權讓給備用卡,并且點亮故障燈報警。
XP314在采集熱電偶信號時具有冷端溫度采集功能,可對 一熱敏電阻信號進行采集,采集范圍為(-50~+50)℃之間的室溫,冷端溫度誤差≤1℃。冷端溫度的測量也可以由數據轉發卡XP233完成。當組態中主控制卡對冷端設置為“就地”時,主控制卡使用I/O卡(XP314)采集的冷端溫度進行信號處理,即各個熱電偶信號采集卡件都各自采樣冷端溫度,冷端溫度測量元件安裝在I/O單元接線端子的底部(不可延伸),此時補償導線必須一直從現場延伸到I/O單元的接線端子處;當組態中主控制卡對冷端設置為“遠程”時,由數據轉發卡XP233采集冷端溫度,主控制卡使用XP233卡采集的冷端溫度進行信號處理。
用戶可通過上位機對XP314卡進行組態,選擇需要處理的信號類型,并可隨時在線更改,使用方便靈活。
型號 | XP314 |
卡件電源 | |
5V供電電源 | (5.0~5.3)VDC,Imax<30mA |
24V供電電源 | (24.0±0.5)VDC,Imax<30mA |
輸入回路 | |
通道數 | 6路 |
信號類型 | 電壓信號、熱電偶信號,組態可選 |
濾波時間 | 組態可選 |
分辨率 | 15bit,帶極性 |
輸入阻抗 | 1MΩ |
隔離方式 | 光電隔離,分組隔離 |
隔離電壓 | 50VAC 1分鐘(現場側與系統側) |
250VAC 1分鐘(組組之間) | |
共模抑制比 | 大信號>100dB,小信號>130dB |
串模抑制比 | 大信號>50dB,小信號>60dB |
斷線檢測 | 對熱電偶信號具有斷線檢測功能 |
輸入信號類型 | 測量范圍 | 精度 | 其它 |
B型熱電偶 | (0~1800)℃ | ±0.2%FS | 冷端補償誤差±1℃ |
E型熱電偶 | (-200~900)℃ | ±0.2%FS | |
J型熱電偶 | (-40~750)℃ | ±0.2%FS | |
K型熱電偶 | (-200~1300)℃ | ±0.2%FS | |
S型熱電偶 | (200~1600)℃ | ±0.2%FS | |
T型熱電偶 | (-100~400)℃ | ±0.2%FS | |
毫伏 | (0~100)mV | ±0.2%FS | |
毫伏 | (0~20)mV | ±0.2%FS | |
標準電壓 | (0~5)V | ±0.2%FS | |
標準電壓 | (1~5)V | ±0.2%FS | |
