輻射流細胞暴露染毒系統Cultex RFS摒棄了原有的并排式腔室和管路設計，采用更加科學的輻射流氣溶膠通道和腔室設計，在氣溶膠粒徑分布，沉積效率和濃度、氣流流量與流速、發生到暴露的時間、溫度等各個方面進行了優化設計，其每一個結構的設計無不體現了Cultex研發人員十幾年體外暴露的實驗的經驗與智慧。主要用于以氣體氣溶膠，粉塵顆粒物氣溶膠（PM2.5，PM10，納米物質），汽車尾氣，香煙煙霧等物質，對體外培養的細胞進**液界面的暴露染毒實驗。是細胞染毒，細胞暴露實驗*科學的技術方案。
輻射流細胞暴露染毒系統Cultex RFS是一個氣溶膠輻射流對細胞直接暴露染毒系統。RFS細胞染毒系統由基本的底部細胞模塊和頂部氣溶膠供應模塊構成，兩者通過鎖定裝置整成架式結構。在暴露前，頂部的模塊氣溶膠供應模塊與底部培養暴露模塊就通過鎖定裝置緊密連接在一起。頂部氣溶膠通道是由一個主通道連接三個輻射狀分布?xì)獾溃瑲馊苣z通過主通道后分別對培養暴露腔室內的細胞進行直接染毒。底部模塊內置三個培養腔，他們可以通過電腦控制，獨立提供培養基。如果需要，模塊可以通過靜電裝置，高效地完成顆粒的靜電沉積。整個系統的氣溶膠通道，培養基供應通道都是獨立的，加上特殊的微孔半透膜技術以及完備的環境控制系統和精細的氣溶膠通道設計，使其成為高效、穩定、精密的**或細胞體外暴露染毒系統，特別是含有顆粒物的可吸入氣體的暴露染毒。
RFS模擬外觀圖 各部分結構圖

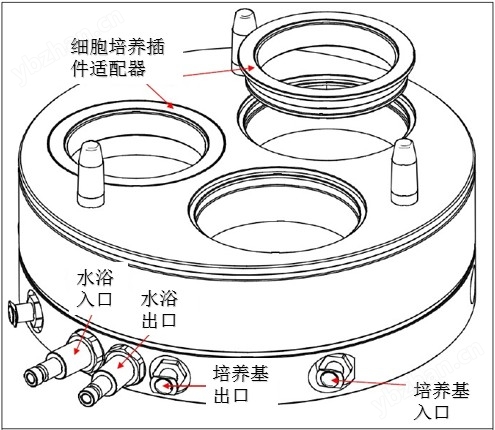

頂部氣溶膠供給模塊結構圖 底部細胞模塊結構圖
1、 每個模塊可提供6.5 mm, 12 mm and 24 mm三種規格半透膜培養皿插件；
2、 通過嵌入式氣道進**體交換；
3、 所有組件均可進行高溫高壓**；
4、 主體結構由上等硅酸鹽玻璃及拋光不銹鋼制造，外形優美且耐腐蝕；
5、 穩定易操作的架式結構設計
——通過導軌控制簡單移動底部模塊，就可以非常容易地進行培養位置的裝載。
——頂部結構通過特殊設計的鎖定裝置很容易地與底部培養暴露腔緊鎖在一起，保持良好的氣密性。
6、 底部的培養暴露腔通過頂部模塊的通氣口，很容易地就連接到氣溶膠發生裝置進行暴露染毒；
7、 細胞培養
——三個內置培養腔分別通過底部內置管道進行單獨的培養基供應
——可通過各自的培養基供應管道分別控制調節培養基流量
——通過獨立的培養基進出口可對每個培養腔進行靜態、間歇性或連續性的培養基供給
——每個培養腔都有獨立的水套式循環水浴控制
8、 是一套直接暴露的生物實驗裝置；
——實驗氣體通過頂部模塊的中心進氣管進入底部模塊，然后分別通過三條輻射狀管路分別進入暴露腔進行暴露染毒
——三個內部暴露腔通過獨立的進出氣口分別進行獨立的暴露染毒
——培養基表面均勻分別并沉淀著實驗顆粒物質
9、 系統的穩定性結構及自身可提供的十分的環境，讓系統具有幾具上乘的實驗重復性；
10、 各種測量端點：形態學，生物化學，分子生物學以及遺傳學端點；
11、 可完成單層培養基及組織的直接暴露結構。
輻射流細胞暴露染毒系統RFS是用于空氣中可吸入化學物，在體外進行毒理分析的常用平臺，如氣體，VOC，大氣條件下復雜氣體混合物等。培養的細胞或**等通過氣/液或其/瓊脂界面直接與實驗毒性化學物質接觸進行暴露染毒。特別是含顆粒物的毒性物質對細胞的體外暴露，與**代玻璃制Cultex CC、CG模塊相比，具有明顯的優勢。
首先，Cultex RFS新的輻射流氣溶膠徑向分散設計，使實驗物質在transwell內更加均勻、高效的分配，保證了系統對有毒化合物質真實的敏感性。保證每個細胞腔室暴露的顆粒物具有高度重復性的粒徑大小、濃度和沉降效率，同時擴展了顆粒物沉積、氣溶膠參數監測等方面的功能。
Figure 3a: Computational Fluid Dynamics (CFD) simulation with 50 particles starting in each chamber of the CULTEX RFS.
Figure 3b: Inlet adapter for the CULTEX? Radial Flow System with integrated nozzle.
Figure3 由Cultex公司提供，來源：The air-liquid interface exposure of human lung cells in the CULTEX® Radial Flow System (RFS)
表1. 采用RFS對三個腔室進行60分鐘氧化銅顆粒暴露后，每個腔室內膜的氧化銅的沉積量的統計。
表1由Cultex公司提供，來源：BioMed Research International Volume 2013, Article ID 734137, 15 pages Academic Editor: Abderrahim Nemmar
其次，在細胞培養插件（cell culture inserts）的選擇上，更加靈活，通過選用適配器，Cultex RFS幾
乎可以與任何廠家生產的任何型號的細胞培養插件，如Corning，Falcon，Milipore，Membrane Dummy Assembly的6.5mm，12mm，24mm各個尺寸，或者是用于回復突變?cè)囼?yàn)（Ames assay）的36mm培養皿（Petri dishes）。如下圖
Cultex RFS*基本常用的模塊有偏硅酸玻璃制成，每個模塊有三個毒理的腔室，每個腔室有用于細胞培養的內襯墊，毒理的培養基供應管道。恒定溫度是由外部的流量可控的恒溫水浴保證。的密封環和一個特殊的連接機制，確保基本模塊和頂部氣溶膠供應模塊之間的緊密聯系。頂部模塊也有進/出的水浴回路，以避免氣溶膠冷凝。氣溶膠的入口連接到氣溶膠發生器/稀釋系統和出口知道真空泵。
Cultex EDD電沉積設備是細胞暴露染毒系統上乘的補充。Cultex精心設計開發的電沉積裝置，其重現性好，易控制和優化粒子的沉積。該系統在不干擾細胞的情況下，有效的進行顆粒物的沉積。它擴展應用的可能性和的新的功能，允許在顆粒濃度較低的情況下，特別高效的完成顆粒物的沉積。
德國Cultex公司是毒性化學物質對培養**或哺乳動物細胞毒理影響分析技術的***。細胞暴露，細胞染毒的*佳技術方案。該公司在空氣中可吸入物質對呼吸道、細胞及**等吸入毒理專業領域具有優良影響力。Cultex RFS細胞暴露染毒系統憑借其的氣溶膠輻射流設計與微孔半透膜技術，加之合理的人性化的控制系統，已經成為細胞或**體外染毒優選工具，其優良的高效性與穩定性使細胞體外暴露染毒技術步入直接暴露染毒的時代。
