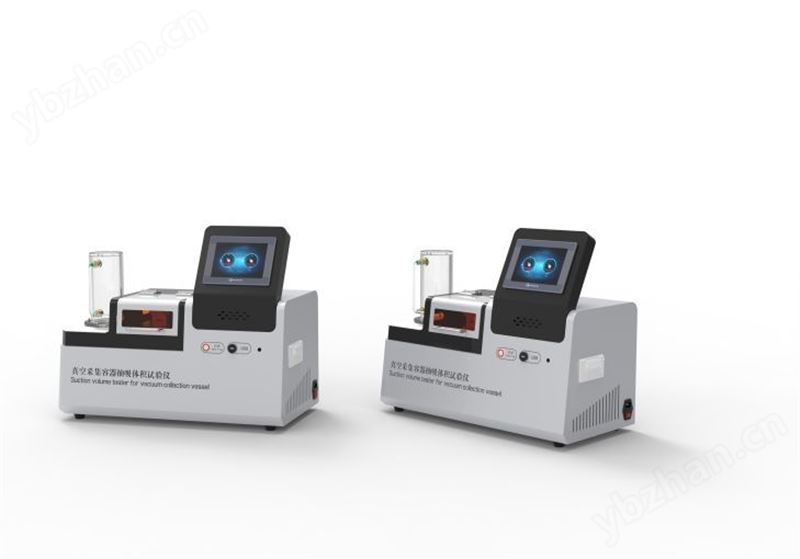

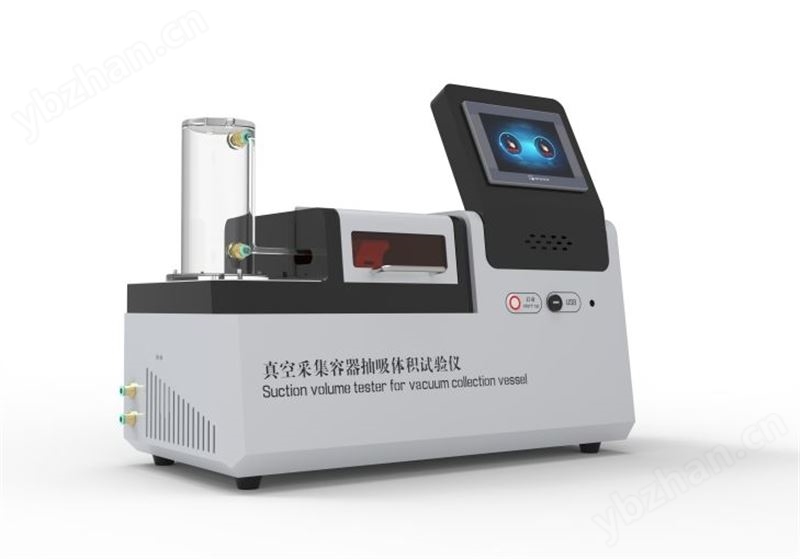

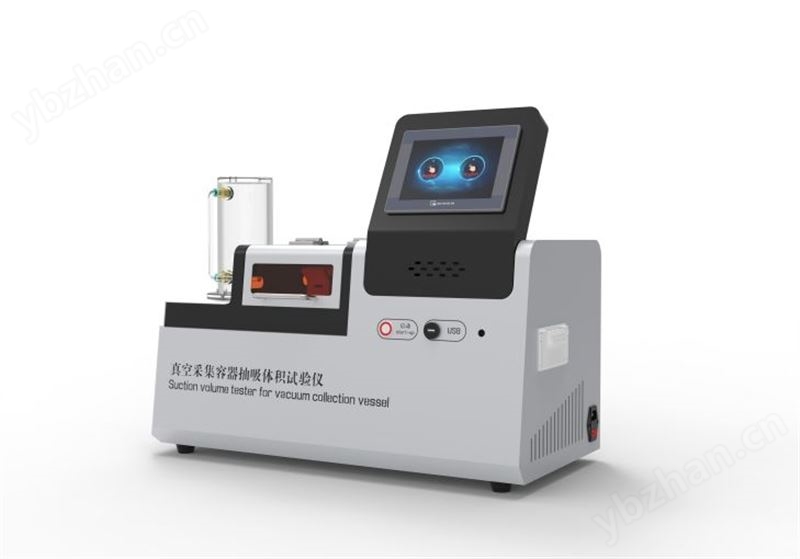

真空采集容器抽吸體積試驗儀 質量好真空采集容器抽吸體積試驗儀 質量好
一、技術原理與功能
?負壓測試原理?：通過精密壓力控制系統在采血管內形成負壓，模擬真空環境，使水從儲水器吸入采血管，通過重量差計算抽吸體積?。
?高海拔模擬?：部分型號可調節氣壓（-90kPa～0），模擬不同海拔（如0-5000米）的低壓環境，測試容器的適應性?。
?自動化控制?：采用PLC系統、7寸觸摸屏操作，支持中英文切換，自動完成壓力調節、數據采集及報告生成?。
二、核心配置與技術參數
項目? | 參數規格? |
控制系統 | PLC控制系統 |
操作界面 | 彩色7寸威綸通觸摸屏，中英文切換 |
壓力傳感器 | -100~150kpa，精度：±0.5％FS（可定制其他量程和精度） |
精密調壓閥 | 1套 |
接頭 | 1套 |
選配電子天平 | 電子天平（規格300g，精度0.001g）1個（選配）; |
內置抽吸泵 | 8L/min |
測試軟件 | 1套 |
流量范圍 | 0-50L/min，精度：±2.5％FS（可定制其他量程和精度） |
打印機 | 嵌入式打印機，熱敏紙1卷 |
量杯 | 配置500ml |
氣源 | 0-500kpa（可根據用戶氣壓來調節，客戶自備） |
用電要求 | 220V,50Hz,30A |
外形尺寸 | 700*340*600（mm） |
設定時間 | 1s～999s，客戶任意設置，精度：0.2s |
儀器ZSMF依標準：規定升級服務 | |
設備免費保修期為1年 | |
三、執行標準及設備介紹和試驗流程
符合標準
符合YY/T 0314-2021標準中相關條款設計制造
原理
1、實驗室用水，符合GB/T 6682。
2、天平：300g/0.001g經校準的電子天平，精確至小數點后三位，即0.001 g（選配）。
3、架子，在稱重期間保持采集容器直立且處于正確方位。
4、儲水器，出水口位于其底座，以便與管路連接。
5、管路，可由采集針刺入，一端連接止流夾，另一端則接入儲水器。
6、采集針，按供試采集容器制造商推薦使用。
7、持針器，按供試采集容器制造商推薦使用。
試驗條件
1、試驗應在101 kPa 和20 ℃士2的環境條件下進行，如使用其他環境條件，應進行適當?shù)男Ｕ?/p>
2、如果環境大氣壓強不是在101 kPa下進行，推薦采用附錄G 對環境大氣進行校正。
試驗步驟
1、將儲水器與管路相連，擰緊管路一端的止流夾。
2、將水加入儲水器。
3、通過止流夾放水，便其充裝管路。
4、如果采集針和持針器沒有組裝，則按照制造商的產品使用說明書裝配。
5、將采集容器置于天平上，稱皮重(置零)。
6、通過管路壁插入采集針/持針器組件的靜脈針頭，直至針完整地進入管路內腔。
7、按照供應商的產品使用說明書要求，將供試采集容器連接到采集針/持針器組件。
8、讓采集容器至少充裝1 min，或水不再流入為止。
9、將受試采集容器置于上述已稱取過皮重(置零)的天平上，讀取其重量值(單位：g)。
10、計算抽吸體積，1g 水的體積為1 mL。
四、注意事項
?環境校正?：非標準氣壓（101 kPa）或溫度（20℃±2℃）需按標準附錄校正數據?；
?介質要求?：使用符合GB/T 6682的三級水，避免溫度波動影響密度?；
?維護?：定期校準傳感器，確保氣源穩定性?。
此設備是醫療、制藥行業質量控制的關鍵工具，確保真空采血管在平原或高原環境下均能穩定工作?
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
電子天平（規格300g，精度0.001g）1個（選配）;
