希爾思SUTO S220露點傳感器 超快響應時間 —確保安全可靠的測量
的傳感器元件
QCM傳感器是希爾思多年高科技研發的成果。該傳感器專門設計用于其它類型傳感器無法測量的低露點應用。S220采用QCM和薄膜聚合物雙傳感器技術，可按需在兩個傳感器元件之間自動切換，是世界上**款在-100 ...+20 °C Td全量程內提供**測量的露點傳感器。通過在測量單元中額外集成一個壓力傳感器，希爾思實現了將4個傳感器元件（薄膜聚合物、QCM、Pt100、壓力）集成在一個露點傳感器中。
替換校準服務將傳感器停工時間降至*低，使用戶可連續無縫記錄露點測量結果。用戶將預先收到一個已校準的傳感器（傳感器設置相同并附校準證書），請用該傳感器替換現場傳感器，并將換下的傳感器寄回給供應商。
顯示屏（可選）
直接安裝在傳感器上的OLED顯示屏可顯示現場實時測量值。顯示屏可以根據使用需要，輕松旋轉340度。
材料堅固
主體采用上等鋁合金，帶柔和拋光效果。螺紋接口采用1.4301(SUS304)不銹鋼，經久耐用。頂蓋采用鋁制材料，與主體同等品質。顯示屏（可選）蓋由堅固的聚碳酸酯和ABS加固制成，可經受嚴苛環境考驗。
傳感器保護
不銹鋼燒結過濾帽保護傳感器不受灰塵和其它雜質影響。同時保證快速響應時間與可靠測量結果。
露點傳感器產品特點
設計緊湊小巧-便于安裝使用
測量**-精度為±2 °C Td
信號輸出-4 ... 20 mA，Modbus/RTU
顯示屏可選-現場查看測量值
壓力傳感器-可內置
空氣品質-監測濕度
希爾思SUTO S220露點傳感器優點
體積小，便于安裝在干燥機中。
? 可選配顯示屏，用于現場查看測量值。顯示屏可根據需要340度旋轉。
? 用戶友好的信號輸出:
2線制4 ... 20 mA模擬輸出
3線制4 ... 20 mA模擬輸出 + Modbus/RTU輸出
? IP65外殼提供堅固保護
? 維護成本低（測量穩定可靠，有效延長校準間隔）
? 多種測量單位可選：°C Td ? g/m3 ? mg/m3 ? ppmv ? g/kg (@ 參考壓力) ? % RH等。
如需其它測量單位，請咨詢我們服務中心。
新型希爾思SUTO S220露點傳感器常規參數
| 工藝連接 | G 1/2”螺紋 (ISO 228/1), 不銹鋼 1.4301 (SUS 304) |
| 操作條件 | 氣體溫度: -30 ... +70 °C / 環境溫度: 0 ... +50 °C / 環境濕度: 0 ... 100 % rH |
| 電源電壓 | 15 ... 30 VDC |
| 材質外殼 | 鋁合金 / 螺紋: 不銹鋼 1.4301 (SUS 304) / 顯示屏蓋: PC + ABS |
| 防護等級/認證 | IP65 / CE |
| 傳感器保護 | 燒結過濾器（不銹鋼） |
| 運輸與存儲 | 運輸溫度: -30 ... + 70 °C / 存儲溫度: -20 ... + 50 °C |
| 重量 | 180 g |
| 測量氣體（介質） | 空氣，氬氣，O?，N?，CO?* |
| 輸出信號 | 4 ... 20 mA 2線, 4 ... 20 mA 3線 + Modbus/RTU |
| 電流消耗量 | 2線: 4 ... 20 mA 3線: 40 mA @ 24 VDC 3線 帶顯示: 50 mA @ 24 VDC |
| 傳感器類型 | 溫度傳感器: Pt100 / 壓力傳感器：壓阻式 |
| 可選顯示屏 | 0.66” OLED 顯示屏，顯示測量值與單位 |
新型希爾思SUTO S220露點傳感器技術參數
| 型號 | 功能 | 量程 |
| S215 | 露點: | -20 ... +50 °C Td |
| 溫度: | -30 ... +70 °C | |
| 壓力: | 0 ... 1.6 MPa | |
| S211 | 露點: | -60 ... +20 °C Td |
| 溫度: | -30 ... +70 °C | |
| 壓力: | 0 ... 1.6 MPa | |
| S220 | 露點: | -100 ... +20 °C Td |
| 溫度: | -30 ... +70 °C | |
| 壓力: | 0 ... 1.6 MPa | |
| 露點精度 | +/- 1 °C Td (0 ... 20 °C Td) +/- 2 °C Td (-60 ... 0 °C Td / +20 ... +50 °C Td) +/- 3 °C Td (-100 ... -60 °C Td) | |
| 溫度精度 | +/- 0.3 °C | |
| 壓力精度 | 0.5% FS | |
| 傳感器類型 | （S215、S211薄膜聚合物)，（S220 薄膜聚合物 + QCM） | |
| 工作壓力 | -0.1 .. 1.6 MPa（S215、S211可選-0.1 ... 35.0 MPa） | |
| * 測量介質為 CO? 時: ? S211測量范圍*低至-40 °C Td。 ? S220必須在出廠前將介質類型設置為CO?或使用SFA軟件+Service Kit（可選配件）自行進行設置（如果S220用于測量CO?，請在訂單中注明）。 | ||
訂貨號
2線模擬輸出
| 訂貨號 | 編碼 | 描述 |
| S699 1215 | S1215 | S215： -20 ... +50 °C Td, -0.1 ... 1.6 MPa, 2線 4 ... 20 mA 輸出 |
| S699 1211 | S1211 | S211：-60... +20 °C Td, -0.1 ... 1.6 MPa, 2線 4 ... 20 mA 輸出 |
| S699 1220 | S1220 | S220：-100 ... +20 °C Td, -0.1 ... 1.6 MPa, 2線 4 ... 20 mA 輸出 |
| 操作壓力 | ||
| A | 標準壓力范圍 -0.1 ... 1.6 MPa | |
| A1381 | B | 高壓范圍 -0.1 ... 35.0 MPa (僅 S211 與 S215) |
3線模擬 + SDI輸出
| 訂貨號 | 編碼 | 描述 |
| S699 2215 | S2215 | S215：-20 ... +50 °C Td, -0.1 ... 1.6 MPa, 3線 4 ... 20 mA |
| S699 2211 | S2211 | S211：-60 ... +20 °C Td, -0.1 ... 1.6 MPa, 3線 4 ... 20 mA |
| S699 2220 | S2220 | S220：-100 ... +20 °C Td, -0.1 ... 1.6 MPa, 3線 4 ... 20 mA |
| 操作壓力 | ||
| A | 標準壓力范圍 -0.1 ... 1.6 MPa | |
| A1381 | B | 高壓范圍 -0.1 ... 35.0 MPa (僅 S211 與 S215) |
| 可選顯示屏 | ||
| A1383 | A | 不帶顯示屏 |
| A1384 | B | 帶顯示屏 |
3線模擬 + Modbus/RTU輸出
| 訂貨號 | 編碼 | 描述 |
| S699 3215 | S3215 | S215：-20 ... +50 °C Td, -0.1 ... 1.6 MPa, 3線 4 ... 20 mA, Modbus/RTU* |
| S699 3211 | S3211 | S211：-60 ... +20 °C Td, -0.1 ... 1.6 MPa, 3線 4 ... 20 mA, Modbus/RTU* |
| S699 3220 | S3220 | S220：-100 ... +20 °C Td, -0.1 ... 1.6 MPa, 3線 4 ... 20 mA, Modbus/RTU* |
| 操作壓力 | ||
| A | 標準壓力范圍 -0.1 ... 1.6 MPa | |
| A1381 | B | 高壓范圍 -0.1 ... 35.0 MPa (僅 S211 與 S215) |
| 壓力測量 | ||
| A1385 | A | 無壓力傳感器 |
| A1382 | B | 帶壓力傳感器, 0 ... 1.6 MPa (*大操作壓力為 1.6 MPa) |
| 可選顯示屏 | ||
| A1383 | A | 不帶顯示屏 |
| A1384 | B | 帶顯示屏 |

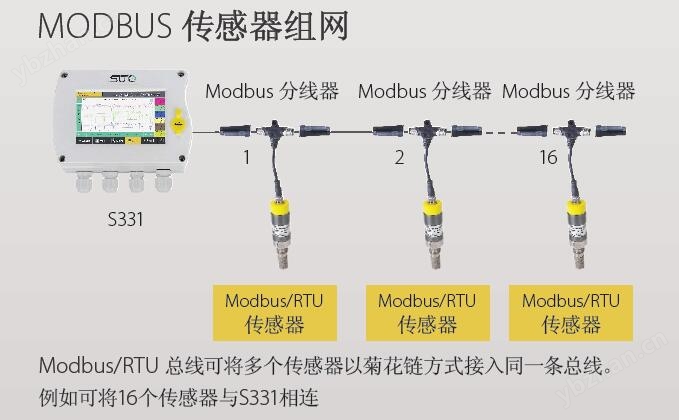

* 標準Modbus設置:
從機地址：產品序列號后兩位數 通信參數設置：19200 波特率，8/N/1如果您的應用需要用到其它參數，請在訂單中注明或使用Service Kit工具現場對傳感器進行參數設置
輸出單位
露點傳感器可提供不同的露點、濕度、溫度和壓力單位。
默認單位為：露點 =°C Td / 溫度 =°C / 壓力 = bar
如果您需要使用其它單位，請在訂單注明，或者您也可使用Service Kit工具（可選配件）與服務軟件自行修改輸出單位。例如，采用PSI為壓力單位，采用ppmv為濕度單位。
選配件配件
| 訂貨號 | 描述 |
| A699 3491 | 帶快接頭的測量室，*大壓力為1.5 MPa，2 l/min @ 0.8 MPa |
| A699 3493 | 旁通式測量室，*大壓力1.5 MPa，6 mm軟管作為入口和出口 |
| A699 3590 | 耐高壓測量室 ，*大壓力35.0 MPa， G 1/4”內螺紋接口 |
| A553 0104 | M12傳感器電纜，5米，一端開線 |
| A553 0105 | M12傳感器電纜，10米，一端開線 |
| 校準 | |
| R699 3396 | 露點傳感器校準服務，含校準證書 |
