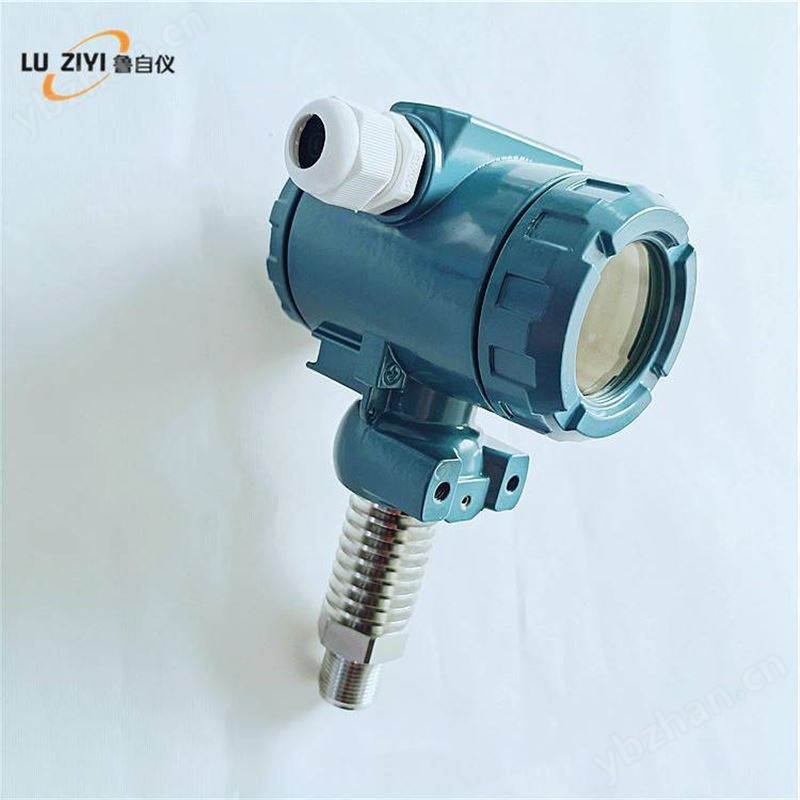

一、擴散硅壓力變送器的外形及接線
二、擴散硅壓力變送器安裝說明
1、直接安裝在測量點上（任意角度），若接口尺寸和現場接口尺寸不符，可自制轉換頭連接。
2、盡量安裝在溫度梯度與溫度波動小的場合，同時避免強振動和沖擊。
3、室外安裝時，盡可能放置于保護盒內，避免陽光直射和雨淋，以保持壓力變送器和延長壽命。
4、測量蒸汽或其它高溫介質時，注意不要超過壓力變送器的工作溫度超限。必要時，加引壓管或其它冷卻裝置連接。
5、安裝時應在壓力變送器和介質之間加裝壓力截止閥，以便檢修和防止取壓口堵塞而影響測量精度。在壓力波動范圍大的場合還應加裝壓力緩沖裝置。
三、擴散硅壓力變送器接線說明
1、擴散硅壓力變送器的信號端子設置在一個單獨艙室內，在接線時，擰下后蓋，其中有兩個測試指示表連接端子。
測試端子上的電流和信號端子上的電流一樣，都是4~20mADC，可用來連接指示表頭式供測試用。
2、電源通過信號線接到壓力變送器，千萬不要將電源信號線接到測試端子，否則電源會燒壞連接在測試端子的二極
管，如果二極管被燒壞，需換上二極管或短接兩測試端子，壓力變送器便可正常工作。
3、壓力變送器頂部兩側面的連接孔用電纜密封或信號線裝配，信號電纜通過緊固螺母鎖緊，不用的那個連接口必須
密封。
