功能

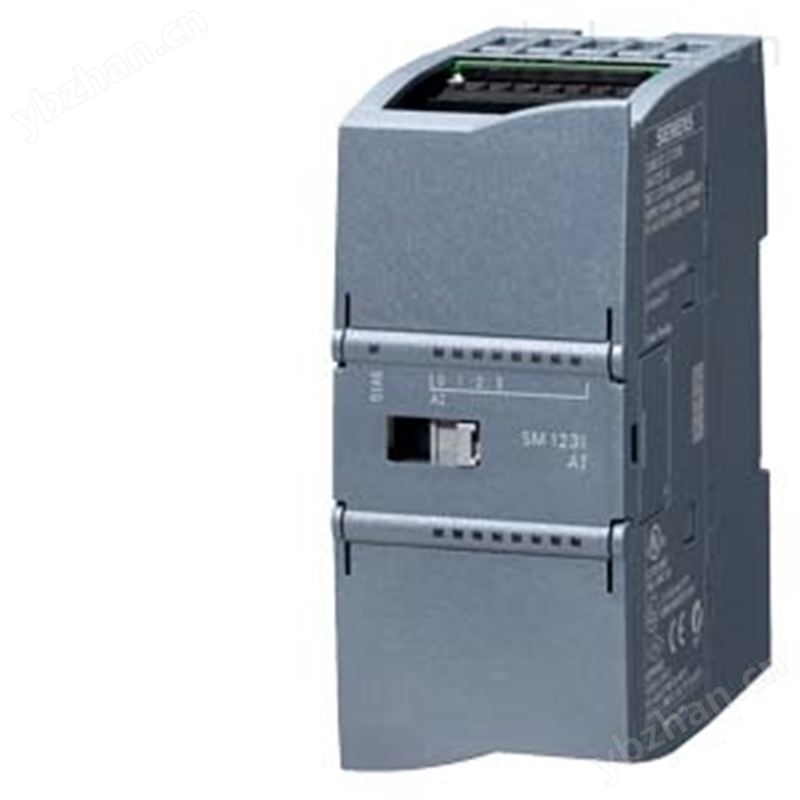

SM 1231 模擬量輸入信號模塊將過程中的模擬信號轉換為數字信號，以供 SIMATIC S7-1200 進行內部處理。
技術規范
商品編號 | 6ES7231-4HD32-0XB0 | 6ES7231-4HF32-0XB0 | 6ES7231-5ND32-0XB0 | |
|---|---|---|---|---|
模擬量輸入模塊 SM 1231，4AI | 模擬量輸入模塊 SM 1231，8AI | 模擬量輸入模塊 SM 1231，4AI，16 位 | ||
電源電壓 | ||||
額定值 (DC) | ||||
| √ | √ | √ | |
輸入電流 | ||||
電流消耗，典型值 | 45 mA | 45 mA | 65 mA | |
從背板總線 5 VDC，典型值 | 80 mA | 90 mA | 80 mA | |
功耗 | ||||
功耗，典型值 | 1.5 W | 1.5 W | 1.8 W | |
模擬量輸入 | ||||
模擬量輸入點數 | 4；電流或電壓差分輸入 | 8；電流或電壓差分輸入 | 4；電流或電壓差分輸入 | |
電流輸入的允許輸入電壓（破壞限值），值 | ± 35 V | ± 35 V | ±15 V | |
電壓輸入時的允許輸入電壓（破壞限值），值 | 35 V | 35 V | ± 35 V | |
電壓輸入的允許輸入電流（破壞限值），值 | 40 mA | 40 mA | 40 mA；受限于 1 MOhm 的輸入阻抗 | |
電流輸入時允許的輸入電流（破壞極限），值 | 40 mA | 40 mA | 40 mA | |
循環時間（所有通道），值 | 625 μs | 625 μs | 100 μs | |
