IPX16綜合防水試驗裝置
l 產品簡介
IPX16綜合防水試驗裝置適用于進行產品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6防水等級測試。外殼由國產鋼板加工而成，表面噴涂烤漆，美觀***，滴水箱采用真空設計，不銹鋼材質制造，噴嘴接觸位置采用黃銅錐形設計，方便安裝噴水針嘴。

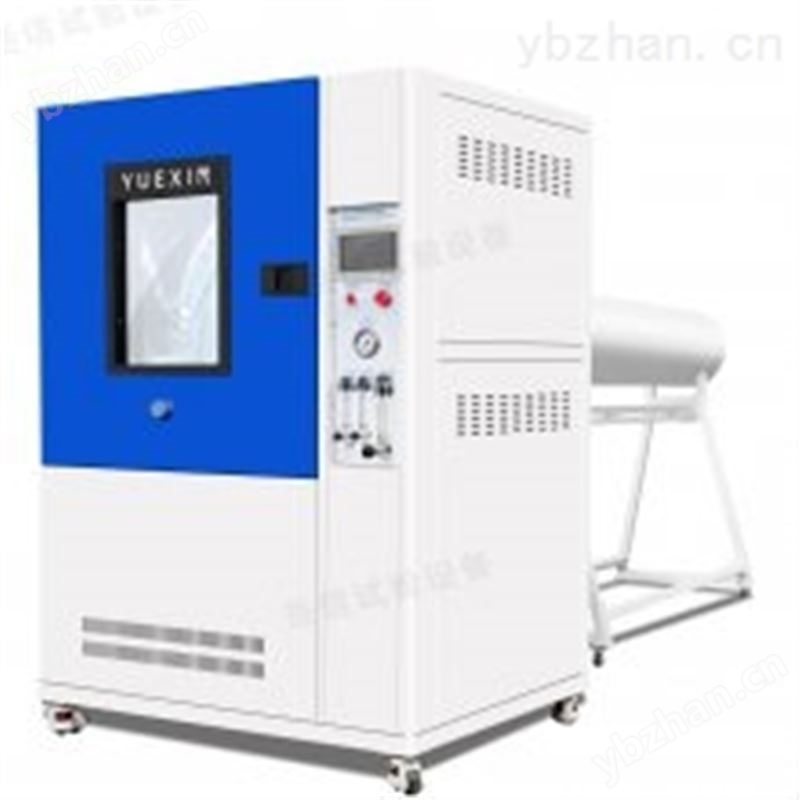

l 產品圖片
l 適用領域
戶外燈具、家用電器、汽車配件及其他電子電工產品。
l 執行標準
符合 IEC60529:1989 +A1:1999 +A2：2013《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外殼防護等級(IP 代碼)》14.2.1、14.2.2 條款與圖 3 、14.2.3、14.2.4 條款、圖 4、14.2.5、14.2.6 條款、圖 6及 GB7000.1《燈具 ***部分：一般要求與試驗》9.2.3、9.2.4、9.2.5 9.2.6、9.2.7、圖 9.4、9.5 條款要求。
l 設備參數
技術參數 | 基本參數 | |
內箱尺寸 | 約長900*進深900*高1050mm | |
外尺寸 | 約長1350*進深3700*高1920mm | |
轉臺直徑 | ￠600mm | |
轉臺承重 | 50KG | |
轉臺升降高度 | 500-800 mm（臺面離底高度） | |
轉臺可傾斜度 | 0°或15°（水平方向） | |
轉臺速度 | 1 -5r/min（***可調） | |
轉臺轉動方式 | 一直正轉 / 正反轉交替 / 間歇轉動 | |
流量調節方式 | 采用帶調節面板流量計實現手動調節流量 | |
測試時間 | 0-999 min | |
設備總質量 | 約300kg | |
IPX12部分-技術參數 | ||
滴雨板面積 | 600*600mm | |
IPX12噴孔尺寸 | 直徑0.4mm | |
滴水孔間距離 | 20*20 mm | |
降雨量 | IPX1=1mm/min；IPX2=3mm/min | |
滴雨板升降方式 | 不可升降（固定式） | |
IPX34部分-技術參數 | ||
擺管半徑尺寸 | R400mm | |
R400擺管流量 | 1.1L/min±5%（IPX3）；1.8L/min±5%（IPX4） | |
噴水孔徑尺寸 | 0.4mm | |
噴水孔徑間距 | 50mm | |
擺管內徑 | 15mm | |
擺管角度 | 120o（IPX3）、350o（IPX4）或自定義設定 | |
擺管擺動速度 | 240°來回4S、720°來回12S（***控制）或自定義 | |
IPX56部分-技術參數 | ||
IPX5噴水孔徑 | 6.3mm | |
IPX6噴水孔徑 | 12.5mm | |
IPX5噴水流量 | 12.5±0.625 L/min | |
IPX6噴水流量 | 100±5 L/min | |
水壓（Mpa） | 按規定水流量調節 | |
噴水距離 | 2.5米（噴嘴離轉臺中心距離） | |
噴槍擺動驅動 | 步進電機 | |
電氣參數 | ||
設備電源 | 380V | |
試驗樣品電源 | 220V | |
設備功率 | 3.0KW | |
安全保護功能 | 漏電保護、缺水保護、短路保護 | |
l 產品細節
l 產品特性
1、適用于進行產品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6防水等級測試。
2、外殼由國產鋼板加工而成，表面噴涂烤漆，美觀***。
3、內箱、轉臺、擺管等均采用SUS304#不銹鋼板加工制造，確保長時間使用不生銹。
4、箱式結構；自帶水箱，循環用水；自動控制進水，并有低水位報警檢測。
5、門上有透明觀察窗（鋼化玻璃材質），箱內安裝有LED照明燈，方便觀察內部測試情況。
6、IPX12：滴水箱采用真空設計，不銹鋼材質制造；噴嘴接觸位置采用黃銅錐形設計，方便安裝噴水針嘴。
7、IPX12：具備壓縮空氣風干功能，試驗完成后，可將滴水箱內多余水份排除干凈，避免積水結垢而堵塞針孔。（注釋：需用戶提供氣源）
8、IPX34：擺管驅動采用國產步進電機，擺管速度，角度可調，不存在失步問題（失步：會造成擺管動作失常，撞向中間的轉臺軸，造成設備損壞）
9、IPX56：依照IEC60529之規格承制。
10、過濾措施：標配***的過濾器，可有效過濾自來水中的雜質；濾芯可定期更換。
11、轉臺驅動：使用國產步進電機，速度及角度可在觸控屏上設定（可調），在標準范圍內***無級可調，并能自動控制正反轉動（正反轉：適合帶樣品通電測試，防止繞線）。
12、試驗箱安裝有樣品電源插座（AC220,10A），樣品電源通斷電時間可通過程序控制：停電（0-999min）—通電（0-999min）—停電（0-999min），適用于樣品在測試中需要通斷電。
13、測試時間可在觸控屏上設定，設定范圍為：0-999min(可調)。
14、核心控制系統采用7寸觸摸屏+松下PLC，電器元件采用如LS、歐姆龍等進口品牌，接線工藝符合***要求，電板布局合理，接線牢固，標示清楚。
