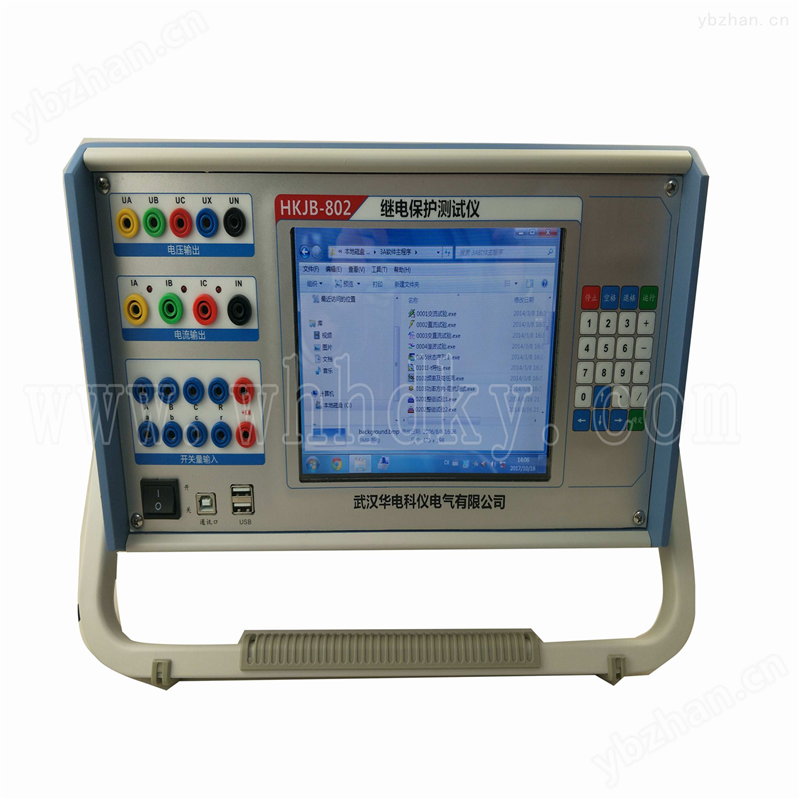

HKJB-802三相微機繼電保護測試儀可同時輸出三相電流四相電壓，電流3×40A/相，電壓4×120V/相,
HKJB-802三相微機繼電保護測試儀工控機Windows XP操作系統， 8.4寸大屏幕高分辨力彩色TFT液晶顯示屏，雙USB接口，2 — 20次諧波，頻率0～ 1000Hz，10路開入，8對開出量，微機繼電保護裝置全套試驗，精度≤0.2%，重量：18KG
1、標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機操作方便 單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3、雙操作方式，聯接電腦運行 通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4、軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
5、開關量接點豐富 10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6、大屏幕TFT顯示屏 本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7、自我保護 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8、具有獨立直流電源輸出 裝置設有一路110V 及 220V可調直流電源輸出。
9、性價比高 屬于跨專業聯合設計產品，綜合了多專業的*科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
1、交流電流輸出
輸出精度 0.2級
相電流輸出（有效值） 0～40A
三并電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流大輸出功率 420VA
三并電流大輸出時大輸出功率 900VA
三并電流大輸出時允許工作時間 10s
頻率范圍（基波） 20～1000Hz
諧波次數 1～20 次
2、直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三并
大輸出負載電壓 20V
3、交流電壓輸出
輸出精度 0.2級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數 1～20次
4、直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
5、開關量及時間測量
| HKJB-802 | 備注 |
開關量輸入 | 10路 | 空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～+250V |
開關量輸出 | 8對 | DC：220V／0.2A；AC：220V／0.5A |
時間測量 | 測量范圍0.1ms ～ 9999s 測量精度0.1mS | |
