直讀式液位計是本廠引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、記泄露和適應高、高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位指示下清晰、易破碎的不足、不受高、低溫度劇變的影響，不需多組液位的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其*性。因此，它傳統的玻璃管，板式液位計具有更高的可靠性、安全性、*性、實用性。
直讀式液位計特點
適合容器內液體介質的液位、界位的測量。除現場指示，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受貯槽高度限制。指示機構與被測介質安全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。耐腐蝕、無需電源、防爆。
●翻柱外殼采用聚酯及高溫陶瓷，不退色、耐高溫。
●指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
●指示機構與被測介質*隔離，因而密封性好，可靠性高，使用安全。
●耐腐蝕、無需電源、防爆性能好。
●浮子磁鋼采用不退磁的進口釤鈷材料，可在高溫高壓情況下長期可靠運行。

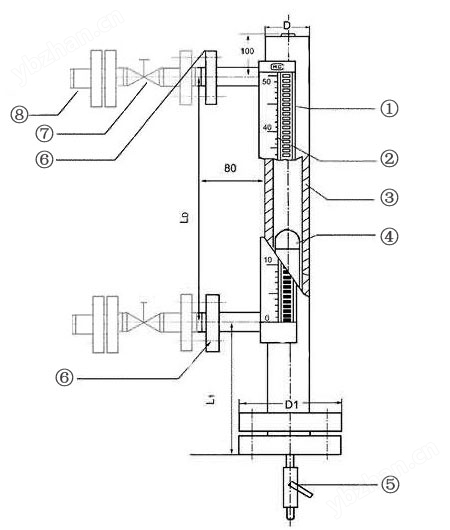

結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉1800,當液位上升時，翻柱由白色轉為紅色、當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從面實現液位的指示。
技術參數 | ||||||||||||||||||||||||
◇就地指示部分： | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
密 度 差：0.25g/cm3 | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
| ||||||||||||||||||||||||
直讀式液位計是依據連通器的原理設計的，一旦被檢測罐體內的液體結冰凍結，致使液體無法流動，那么磁翻板液位計的液位測量將無法進行。因此，在這種情況下，需要對磁翻板液位計的主體管進行隔熱保溫防凍，以防止被檢測的液體結冰而凍結。
據調查，目前磁翻板液位計儀表中的隔熱保溫類型及特點如下：
類型一、采用真空夾套隔熱保溫方式
特點：真空夾套的保溫原理與家用保溫瓶的保溫原理相同，主體管外部夾套內抽真空以隔絕熱力傳遞和對流，因此能夠在室外夜間溫度降低的時候起到一定的保溫作用，防止被檢測的液體溫度過低而凍結。它不需要任何蒸汽或冷水、熱水媒介。
缺點：為了保證真空夾套的真空狀態，需要定期檢測，對真空值上升的，需要重新抽取真空，保證真空夾套的真空度。
類型二、電伴熱保溫方式
特點：電伴熱是指用電能補充液體介質在使用過程中的熱損失，使其溫度維持在一定的范圍內，保證液體不會因為溫度過低而凍結。在整個控制過程中，溫度是由材料本身自動調節完成的，其控制溫度不會過高也不會過低。它具有自動調節輸出功率，因此不會因自身發熱而燒毀。它安裝簡便，運行可靠，無需經常維修，自動化水平高。且電伴熱熱源方便靈活，熱效率可達80%～90%，是熱效率高的一種熱保護方式。使用時需對電伴熱帶做保溫層予以保溫，主要用于防凍、防凝和工藝保溫，為冬季的良好運行提供有力保障，電伴熱已廣泛應用于工業、民用等各個領域。
缺點：其顯著缺點是要求現場有電源，無法適用于要求防爆的工況。
類型三、采用保溫材料進行保溫
主要特點：由于磁翻板液位計是依據磁性耦合作用原理工作的，當保溫層偏厚時，位于主體管內的磁浮子不能驅使外面的磁翻片翻轉，因此在保溫時會受到保溫材料層厚度的限制。
缺點：它一般適合熱損失不大，對保溫要求不高的場合。
類型四、采用隔熱保溫夾套隔熱保溫，如通入蒸汽、熱水或冷水等
主要特點：在磁翻板液位計主體管外圍增加一個夾套，在夾套內通以蒸汽（或熱水）伴熱是一種較常見的保溫方式，其工作原理是通過蒸汽（或熱水）伴熱夾套散熱以補充液位計主體管內的液體介質的熱損失，從而保持主體管內液體的正常流動。因此適用于易凝固液體的液位測量。對于低沸點液體可通入冷水等冷媒劑，避免液體的大量汽化，以保證介質液位的穩定，使儀表正確指示出被測液位。
蒸汽夾套伴熱的缺點：、受熱源的影響和制約較大，在一些場所不容易獲得蒸汽或熱水；第二、蒸汽的散熱量不易控制，其保溫的效率始終處于一個較低的水平，而且，在冬季運行時，蒸汽伴熱管道經常會出現“跑、冒、滴、漏”現象，耗汽量和運行維修費用大。由于蒸汽溫度遠高于物料所需保持的溫度范圍，一旦調溫不當，便會造成局部溫度過熱。而且蒸汽伴管冷凝水管保溫維護不好，時有凍結使伴熱失效，而影響液位的測量。
直讀式液位計選型表
| XT-UHZ | 產品編號 | 內容 | ||
| 壓力等級 (MPa) | 1.0 | 設計壓力：1.0MPa | ||
| 1.6 | 設計壓力：1.6MPa | |||
| 2.0 | 設計壓力：2.0MPa | |||
| 2.5 | 設計壓力：2.5MPa | |||
| 4.0 | 設計壓力：4.0MPa | |||
| 5.0 | 設計壓力：5.0MPa | |||
| 6.4 | 設計壓力：6.4MPa | |||
| 10 | 設計壓力：10MPa | |||
| 11 | 設計壓力：11MPa | |||
| 12 | 設計壓力：12MPa | |||
| 15 | 設計壓力：15MPa | |||
| 16 | 設計壓力：16MPa | |||
| 20 | 設計壓力：20MPa | |||
| 22 | 設計壓力：22MPa | |||
| 25 | 設計壓力：25MPa | |||
| 32 | 設計壓力：32MPa | |||
| 顯示器 型式 | F | 翻板（翻柱）式顯示器 | ||
| S | 真空顯示器 | |||
| LED | 二極管顯示器 | |||
| “一”（其它功能代號） | ||||
| 安裝結 構方式 | I | 普通型側側安裝方式，表管頂部柱體絲堵密封。 | ||
| II | 普通型側側安裝方式，表管頂部為法蘭密封型式。 | |||
磁性浮子液位計安裝與維護
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。
5、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
6、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
