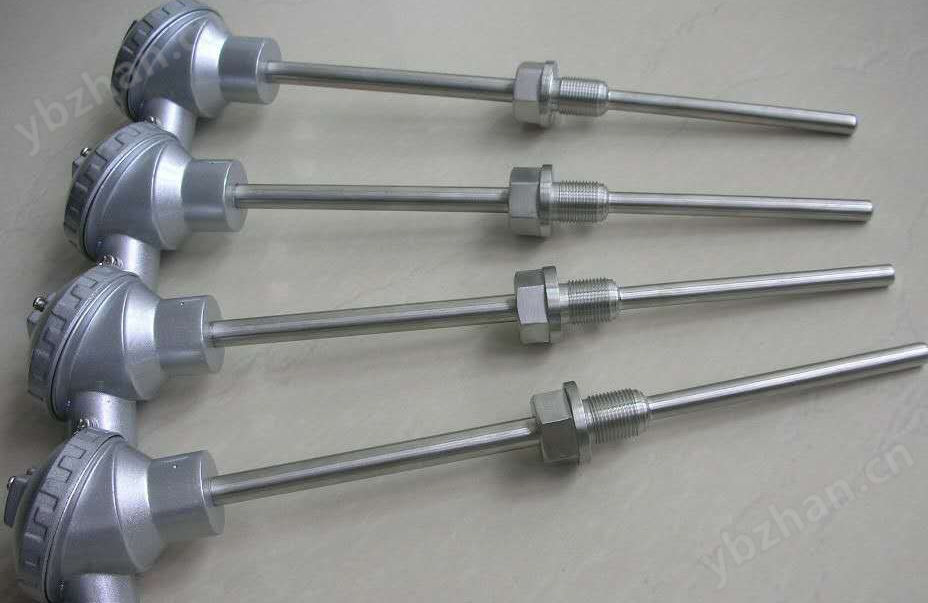

WZP-230熱電阻 Pt100 300mm
電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有精確，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
WZP-230熱電阻 Pt100 300mm
熱電阻的測溫原理是基于導體或半導體
的電阻值隨溫度變化而變化這一特性來測量溫度及與溫度有關的參數。熱電阻大都由純金屬材料制成，目前應用多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。
普通型熱電阻
從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。
鎧裝熱電阻
鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，小可達φmm。與普通型熱電阻相比，它有下列優點：
1、體積小，內部無空氣隙，熱慣性上，測量滯后小；
2、機械性能好、耐振，抗沖擊；
3、能彎曲，便于安裝；
4、使用壽命長。
測溫范圍和準確度
熱電阻類別 | 測量范圍℃ | 分度號 | 允許偏差△t ℃ |
WZP型鉑電阻 | -200～420 | Pt100 | B級（-200～800℃） 允差±（0.3或+0.005︱t︱） |
*（-200～650℃） 允差±（0.15或+0.002︱t︱） | |||
WZC型銅電阻 | -50～100 | Cu50 | -50～100℃ 允差±（0.30或+6.0×10－3t） |
型號表示
WZ□－□□□
W | 溫度儀表 |
Z | 熱電阻 |
□ 熱電阻材料 | P）鉑電阻 C）銅電阻 |
□ 安裝固定形式 | 1）無固定裝置式 2）固定螺紋式 3）活動式法蘭 4）固定法蘭式 6）固定螺紋錐形保護管式 |
□ 接線盒形式 | 2）防濺式 3）防水式 非統設：插座式，小接線盒式等 |
□ 設計序號 | 0）ø16mm保護管 1）ø12mm保護管 非統設：各種規格保護管 |
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻值R0的比值：（R100/ R0）
分度號Pt100: A 級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R100/ R0＝1.3850
分度號Cu50： R0=50±0.05Ω
裝配式熱電阻型號規格
熱電阻類別 | 產品型號 | 分度號 | 測量范圍℃ | 保護管材料 | 直徑dmm | 熱響應時間T0.5S |
單支鉑熱電阻 | WZP-220 | Pt100 (BA1、BA2)﹡ | -200～420 | 不銹鋼1cr18Ni9Ti不銹鋼0cr18Ni12M0Ti | Ф16 | ≤90 |
WZP-221 | Ф12 | ≤30 | ||||
| Ф16 | ≤90 | ||||
WZP-231 | Ф12 | ≤30 | ||||
雙支鉑熱電阻 | WZP2-220 | Ф16 | ≤90 | |||
WZP2-221 | Ф12 | ≤45 | ||||
WZP2-230 | Ф16 | ≤90 | ||||
WZP2-231 | Ф12 | ≤45 | ||||
單支鉑熱電阻 | WZP-221A | Ф16 | ≤90 | |||
雙支鉑熱電阻 | WZP2-221A | ≤90 | ||||
銅熱電阻 | WZC-220 | Cu50 (G)﹡ | -50～100 | 黃銅H62不銹鋼1cr18Ni9Ti | Ф12 | ≤120 |
WZC-230 | ||||||
WZC-220A |
注：1、打“﹡”分度號作特殊規格訂貨
2、公稱壓力：10MPa
3、型號220、221為防濺式接線盒，型號230、231為防水式接線盒。
型號規格對照表 公稱壓力：10MPa
產品型號 | 固定螺紋規格 |
M0 | |
WZP-220 | M27×2 |
WZP-221 | M27×2 |
| M27×2 |
WZP-231 | M27×2 |
WZP2-220 | M27×2 |
WZP2-221 | M27×2 |
WZP2-230 | M27×2 |
WZP2-231 | M27×2 |
WZP-220A | G3/4〞 |
WZP2-220A | G3/4〞 |
WZC-220 | M27×2 |
WZC-230 | M27×2 |
WZC-220A | G3/4〞 |
熱電阻長度規格
Ф16 | Ф12 | ||
總長LMM | 置深IMM | 總長LMM | 置深IMM |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 |
225 250 300 350 450 550 650 900 1150 |
75 100 150 200 300 400 500 750 1000 |
