采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。
0V對應值、5V 對應值任意設定及微調以及方向設定。
夾緊同步一體式法蘭或盲孔軸套，標準外形結構。
軟件設置，硬件設置于一體
外部置位線設定預設位置，安裝方便，無需找零。
直接對應單圈多圈角度、多圈長度。
寬工作電壓10-30V，極低的耗電流。
采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。
0V對應值、5V 對應值任意設定及微調以及方向設定。
夾緊同步一體式法蘭或盲孔軸套，標準外形結構。
軟件設置，硬件設置于一體
外部置位線設定預設位置，安裝方便，無需找零。
直接對應單圈多圈角度、多圈長度。
寬工作電壓10-30V，極低的耗電流。
特性參數：
工作電壓 | 10-30Vdc 或5Vdc 極性保護 |
消耗電流 | < 110mA(24V電源) < 190mA(12V電源) |
輸出信號 | RS485和0-5V雙輸出，可設定長度、角度應用輸出 （RS485協議請見隨貨說明書） |
輸出負載能力 | ≤ 400歐姆，標準工作200-250歐姆 |
線性分辨度 | 1/4096 |
工作溫度 | -25—70℃ 編程時溫度范圍：0℃～＋70℃ |
大圈數 | 4096 |
防護等級 | IP65 |
允許轉速 | 2400轉/分 |
輸出刷新周期 | <1.4ms |
連接電纜 | 1米8芯屏蔽電纜，或9芯插座 |

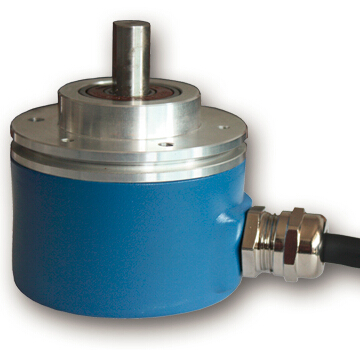

外形特征 | 夾緊同步一體式法蘭或盲孔軸套法蘭，金屬外殼，密封雙軸承結構(見外形尺寸附圖) |

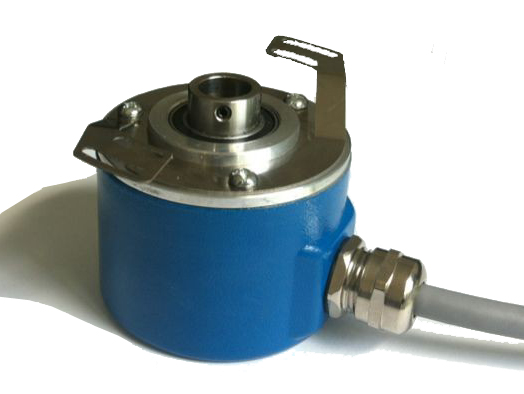

轉軸 | 夾緊同步一體式法蘭軸徑10mm或6mm ,長度20mm，含D型平面，不銹鋼材料,盲孔14mm（以內可選）深20mm |
信號調整 | 可0V輸出微調，5V輸出微調；可方向設置；可預設位置，外部置位，例如外部置零 |
接線說明：
電纜輸出 |
| 電纜輸出 | ||
芯纜顏色 | 信號輸出 | 芯纜顏色 | 信號輸出 | |
棕色 | 10—30Vdc 工作電源 | 粉色 | 0-5V輸出+ | |
白色 | 0V GND | 黑色 | 0-5V輸出- | |
綠色 | RS485輸出A | 灰色 | 外部置位高電平入 | |
黃色 | RS485輸出B | 藍色 | 設置允許線 | |
產品尺寸圖：
58外徑軸形：
58外徑盲孔形：
