采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。
單圈分辨率蕞高可達262144（18位）
RS485自由協議輸出，方便連接各種PLC及上位機設備。
寬工作電壓，極低的耗電流。帶極性保護功能。
夾緊同步一體式法蘭或盲孔軸套，38mm/58mm外徑可選，標準外形結構。
外部置位線設定預設位置，安裝方便，無需找零。
采用“磁性檢測方式”，具備優異的抗沖擊和振動特性。
單圈分辨率蕞高可達262144（18位）
RS485自由協議輸出，方便連接各種PLC及上位機設備。
寬工作電壓，極低的耗電流。帶極性保護功能。
夾緊同步一體式法蘭或盲孔軸套，38mm/58mm外徑可選，標準外形結構。
外部置位線設定預設位置，安裝方便，無需找零。
特性參數：
工作電壓：10-30Vdc(5Vdc可定制）
消耗電流：<50mA(24Vdc)
輸出信號：RS485數字信號自由協議，可設定長度、角度應用輸出
分辨率：262144/FS（蕞大）
重復精度：重復性±2BIT（實際精度與安裝精度、軸同心度有關）
傳送速率：4800bps,9600bps,19200bps,38400bps,115200bps可設。
振動沖擊：20g，10～2000Hz；
工作溫度：-40～80℃
防護等級：IP65
儲存溫度:-40～100℃
允許轉速:2400轉/
連接電纜:1米屏蔽電纜 （其他規格可定做）
RS485通訊協議說明:
波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.
幀格式：數據位8位，停止位1位，無奇偶校驗，無控制流。
編碼器的參數需軟件指令對編碼器進行設定。
編碼器為主動模式時，即編碼器主動向上位機發送數據。數據長度為16位16進制ASCII碼，格式為：XAB>±DATA↙，即：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
X | 地址 | > | ± | DATA | ↙ | ||||||||||
其中，“X”為前導字母，>位分割符，±為符號位。DATA為數據，ASCII格式，10位，由0～9構成，范圍為-9,999,999,999～＋9,999,999,999。后是回車符（0D）。
編碼器地址為被動模式時，即問答模式。上位機向編碼器發送詢問指令，指令為4位16進制ASCII碼，格式為：D+AB↙。 AB為編碼器地址，范圍為0到99。
接線說明：
芯纜顏色 信號輸出
棕色 10—30Vdc 工作電源
白色 0V GND
綠色 RS485輸出A
黃色 RS485輸出B
藍色 參數設置線
灰色 置位線
尺寸圖：
58外徑出軸式：

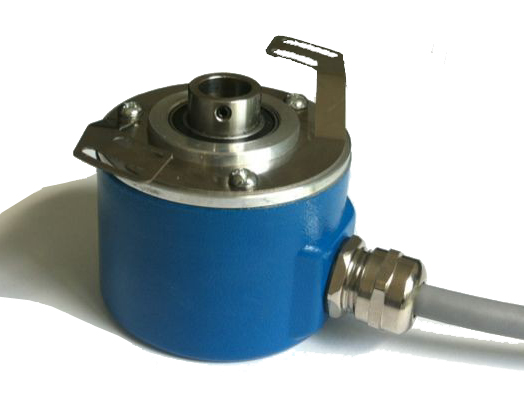

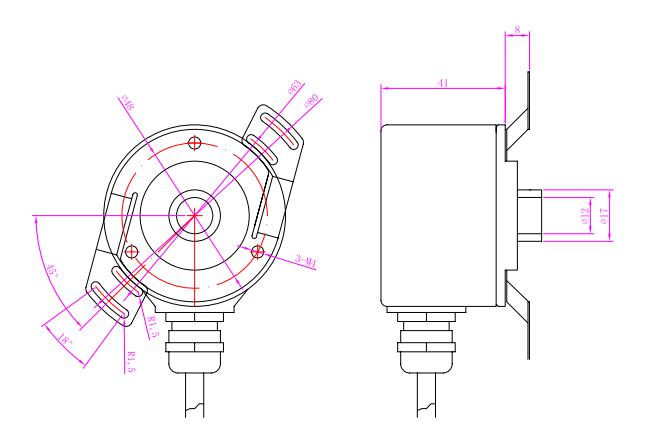

58外徑盲孔式：

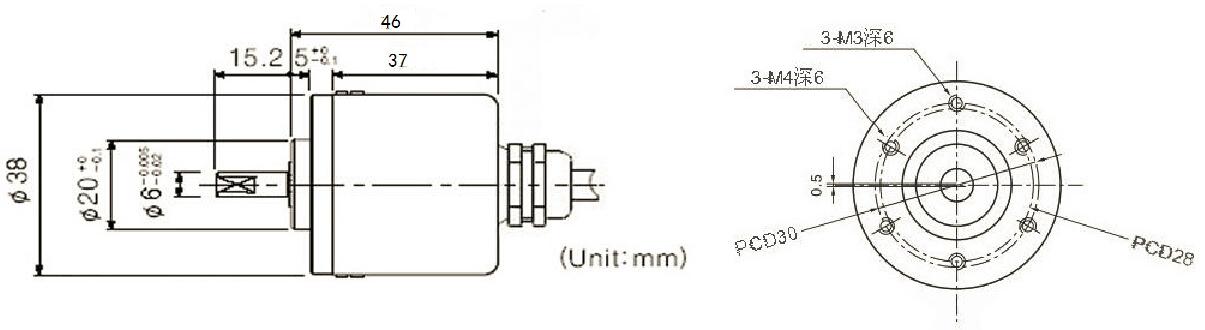

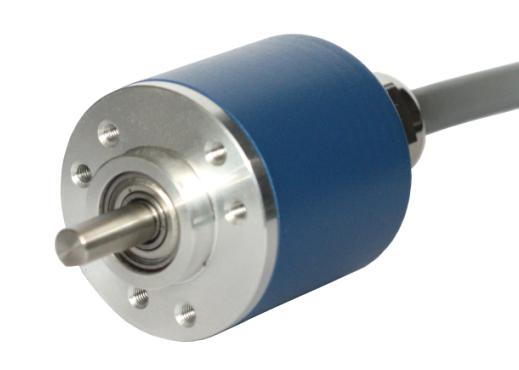

38外徑出軸式：
?
