齊齊哈爾承裝修試智能型回路電阻分析儀
各派出能源監管機構：
為進一步落實國家能源局《關于推進簡政放權放管結合優化服 務的實施意見》（國能法改〔2015〕199號）有關要求，結合《承裝 （修、試）電力設施許可證管理辦法》（電監會令第28號）以及電 力行業有關標準和承裝（修、試）電力設施許可管理及電力施工市 場實際，我們制定了《承裝（修、試）電力設施許可證所需施工機 具設備條件》（2017版），現印發你們。
新版機具設備條件自2017年12月1日起施行，原《承裝（修、
試）電力設施許可證施工機具設備參考標準》同時廢止。請各派出 能源監管機構根據新版機具設備條件修改承裝（修、試）電力設施 許可申請表和許可審查系統，做好公示、宣傳和告知工作，確保承 裝（修、試）電力設施許可工作平穩有序銜接。
附件：承裝（修、試）電力設施許可證所需施工機具設備條件
齊齊哈爾承裝修試智能型回路電阻分析儀

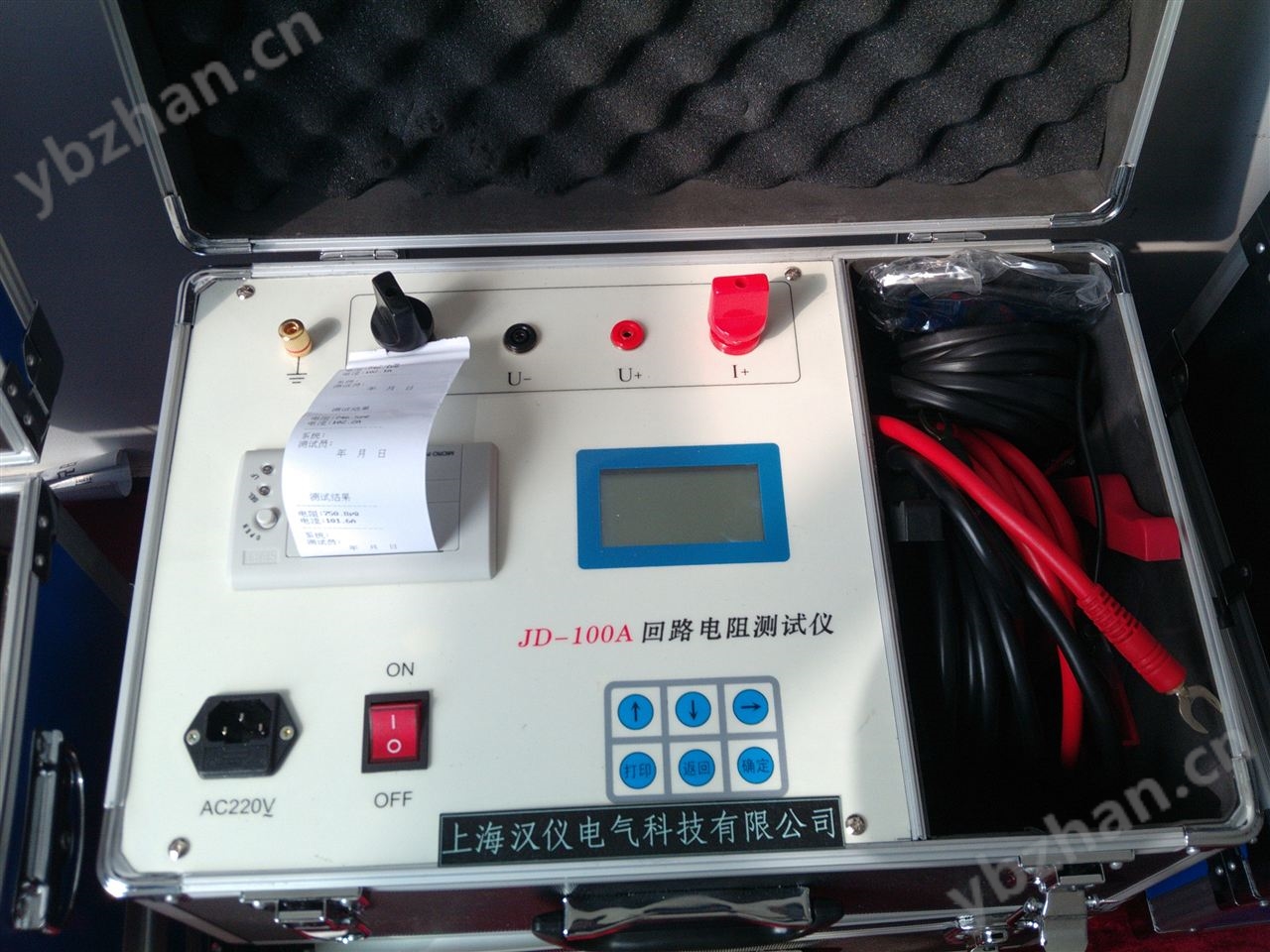

產品特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 本儀器具有體積小、重量輕、抗*力強、精度高、操作方便、保護功能完善等特點。
3. 采用電源技術，能長時間連續輸出大電流,多電流檔位輸出。
4. 使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。
5. 本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據。
6. 數據存儲與歷史數據瀏覽功能，可存儲1000組數據，并具有掉電保護功能。
7. 人機對話全鍵盤操作方式，智能化工作全過程。
8. 可擴展RS232接口，跟上位機進行通訊。
技術參數
型號參數 | HL-2000-100 | HL-2000-200 | HL-2000-300 | HL-2000-500 |
測量范圍 | 100A：0~1999mW 可擴展 | 100A：0~1999mW 200A： 0~999mW 可擴展 | 100A：0~1999mW 200A： 0~999mW 300A： 0~667mW 可擴展 | 100A：0~1999mW 200A： 0~999mW 300A： 0~667mW 400A： 0~499mW 500A： 0~399mW 可擴展 |
準確度 | 0.5%±1mW | |||
分辨率 | 0.01mW | |||
工作電源 | AC 220V±10% 50Hz±2% | |||
環境溫度 | －25°C ~50°C | |||
相對濕度 | ￡90%RH | |||
工作原理
HL-2000系列智能回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖1
由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-"兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。
