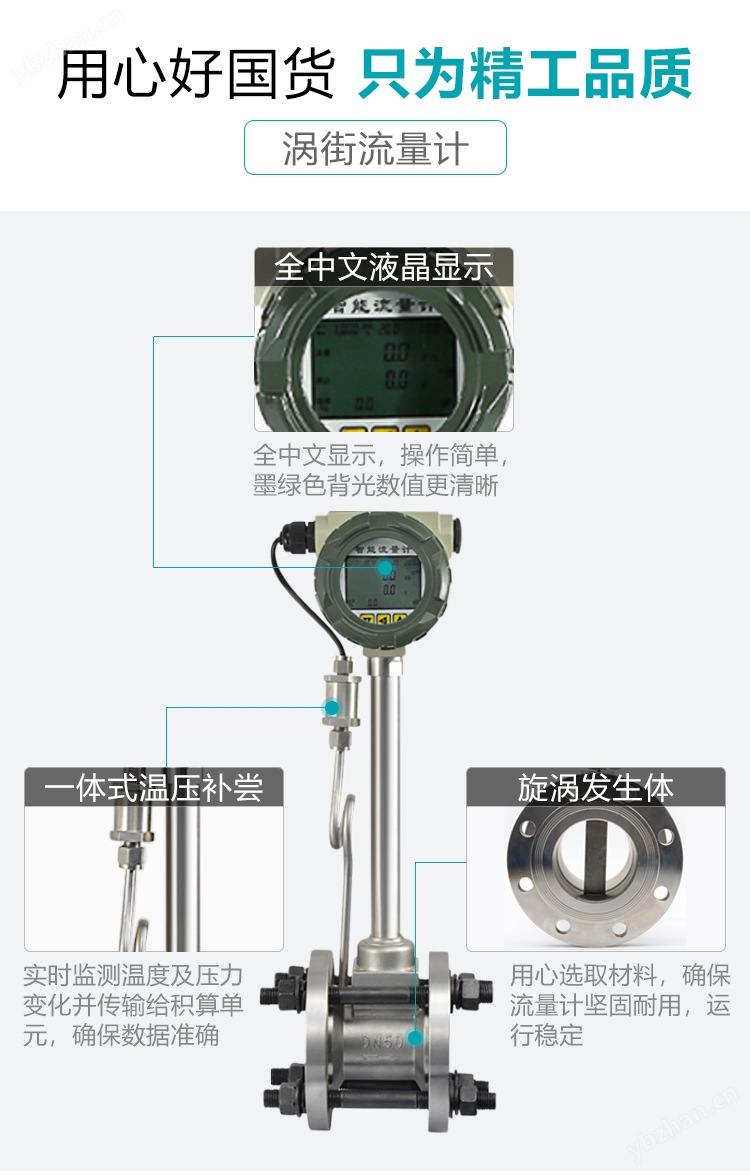

測煙道脫硝流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
為提高渦街流量計的耐高溫及抗振動性能，我公司新近開發出了SX-LUGB改進型渦街流量傳感器，因其*的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
概述：
渦街流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量。該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內*測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
渦街流量計主要特點：
1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，精度高。
5．測量范圍寬，量程比可達1：10。
6．壓力損失較小，運行費用低，更具節能意義。
7．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
8．應用范圍廣，蒸汽（飽和蒸蒸汽），氣體（空氣、氧氣、氮氣、煤氣、天燃氣、氣體、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃氣、沼氣、二氧化碳、氮氣、乙炔、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。
基本參數： 表1
儀表口徑 | 4、6、10、15、20、25、32、40 、50 |
精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
量程比 | 1:10；1:15；1:20 |
儀表材質 | 316（L）不銹鋼 |
被測介質溫度（℃） | -20～＋120℃ |
環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制4 ~ 20mADC電流信號 |
供電電源 | 傳感器：+12VDC 、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池 |
信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤1000m |
信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | 基本型：非防爆產品；防爆型：ExdIIBT6 |
防護等級 | IP65 |
測量范圍及工作壓力：表2
儀表口徑 （mm） | 正常流量范圍 （m3/h） | 擴展流量范圍 （m3/h） | 常規耐受壓力 （MPa） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 1.0 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 1.0 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 1.0 |
DN 15 | 0.6～6 | 0.4～8 | 1.0 |
DN 20 | 0.8～8 | 0.45～9 | 1.0 |
DN 25 | 1～10 | 0.5～10 | 1.0 |
DN 32 | 1.5～15 | 0.8～15 | 1.0 |
DN 40 | 2～20 | 1～20 | 1.0 |
DN 50 | 4～40 | 2～40 | 1.0 |
儀表選型：表3
型 號 | 說 明 | |||||
LUGB | □ | /□ | /□ | /□ | /□ | |
公 稱 通 徑 | 4 |
|
|
|
| 4 mm |
6 | 6 mm | |||||
10 | 10 mm | |||||
15 | 15 mm | |||||
20 | 20 mm | |||||
25 | 25 mm | |||||
32 | 32 mm | |||||
40 | 40 mm | |||||
50 | 50 mm | |||||
類 型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | ||||
A | 變送器型：+24V供電，輸出二線制4～20mA | |||||
B | 智能型：鋰電池供電，現場顯示無信號輸出 | |||||
C | 智能型：+24V供電，現場顯示并輸出二線制4～20mA | |||||
C1 | 智能型：+24V供電，現場顯示并帶有RS486通訊協議 | |||||
C2 | 智能型：+24V供電，現場顯示并帶有HART通訊協議 | |||||
精度等級 | 05 | 0.5級 | ||||
10 | 1.0級 | |||||
02 | 0.2級（協商訂貨，生產周期較長） | |||||
渦 輪 類 型 | W | 擴展測量范圍 | ||||
S | 標準測量范圍 | |||||
防 爆 | N | 非防爆型 | ||||
E | 防爆型，ExdⅡBT6 | |||||
安裝尺寸：表4
| D(mm) | A(mm) | d(mm) | L（mm） |
DN4 | Φ50 | Φ46 | 4 | 100 |
DN6 | 6 | |||
DN10 | 10 | |||
DN15 | 15 | |||
DN20 | 20 | |||
DN25 | 25 | |||
DN40 | Φ64 | Φ60 | 40 | 140 |
DN50 | Φ77.5 | Φ73 | 50 | 150 |
l 安裝場所和環境選擇
1. 盡量避開強電力設備、高頻變頻設備、強電源開關設備；
2. 盡量避開高溫熱源、輻射熱源影響；室外安裝應做好遮陽防雨措施；
3. 盡量避開振動場所和強腐蝕環境等；同時要考慮安裝維修方便；
l 合理正確的安裝位置
1. 安裝位置盡量避免選擇振動較強的管道，否則必須采取減振措施，如加裝減震短節等；
2. 流量計可水平、垂直、傾斜安裝。測量液體時，必須保證流體由低處向高處流動；
測量氣體時，流向不限；
測量蒸汽或者高溫氣體時，表體支柱盡量與豎直方向成45°安裝；
l 直管段要求
為了準確測量，流量計的上、下游必須留有足夠的直管段，上游不應有影響流體流速分布的部件
l 接地要求
流量計安裝時表體應可靠接地，若現場管道不具備接地條件，應單獨做一根可靠地線與儀表外殼接地端相連。
訂貨須知：
用戶在定購流量儀表時要注意根據流體的公稱口徑、工作壓力、工作溫度、
流量范圍、流體種類和環境條件選擇合適的規格。
需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或
由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時
注明規格長度。
