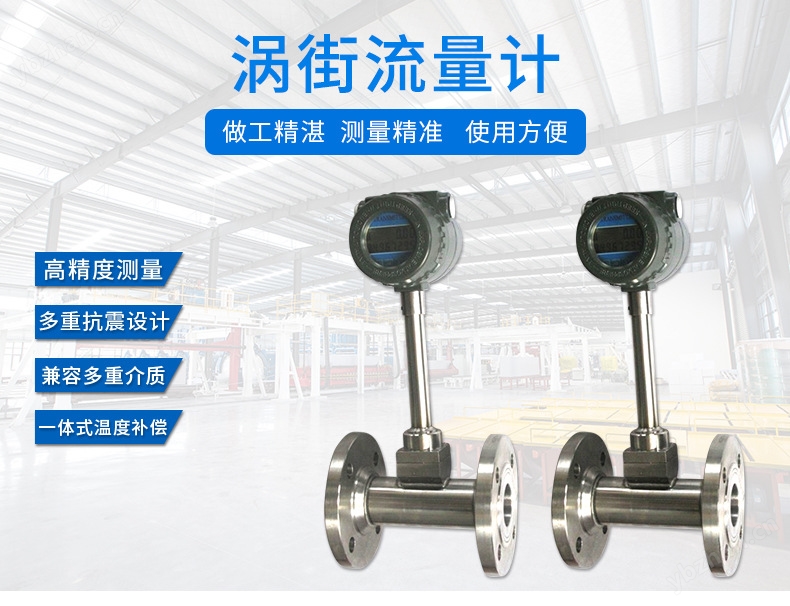

蒸汽渦街流量計的概述
在蒸汽的計量中使用得較為普遍的是渦街流量計，渦街流量計測量蒸汽是使用較為廣泛的，帶溫度和壓力補償型渦街流量計。這是一種間接式渦街質量流量計，實際使用過程中通過溫度和壓力的測量間接測算出密度，再與渦街流量計計量出的體積數相乘，可以算出質量。這是渦街流量計測量蒸汽的普遍的一種形式，因此稱之為蒸汽渦街流量計也叫蒸汽流量計。
蒸汽渦街流量計的特點：
1、可以同時集成溫度、壓力補償功能。
2、全智能化、數字化電路設計，自動補償被測流體密度或標況體積計算。
3、全新的數字濾波和修正功能使流量測量更加精準可靠。
4、電池供電型無需外接電源既可連續工作兩年以上。
5、全新點陣漢字液晶顯示，使用操作更方便。
6、工作壓力損失較小，量程范圍寬。
7、無可動機械零件，可靠性高，維護量小。
蒸汽渦街流量計參數：
測量介質： 氣體、液體、蒸氣
連接方式：法蘭卡裝式、法蘭式、插入式
測量精度：液體1.0級、氣體1.5級
測量溫度：常溫–25℃～100℃，高溫–25℃～250℃ -25℃～350℃
輸出信號：脈沖電壓輸出信號，高電平8～10V 低電平0.7～1.3V，脈沖占空比約
50%,傳輸距離為100m，脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
環境溫度：-25℃～+55℃ 濕度:5～90% RH50℃
殼體材質：不銹鋼, 鋁合金
供電電源：DC24V或鋰電池3.6V
防爆等級：本安型iaIIbT3-T6
防護等級：IP65
為提高蒸汽渦街流量計的耐高溫及抗振動性能，我公司新近開發出了SX-LUG改進型渦街流量傳感器，因其*的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。

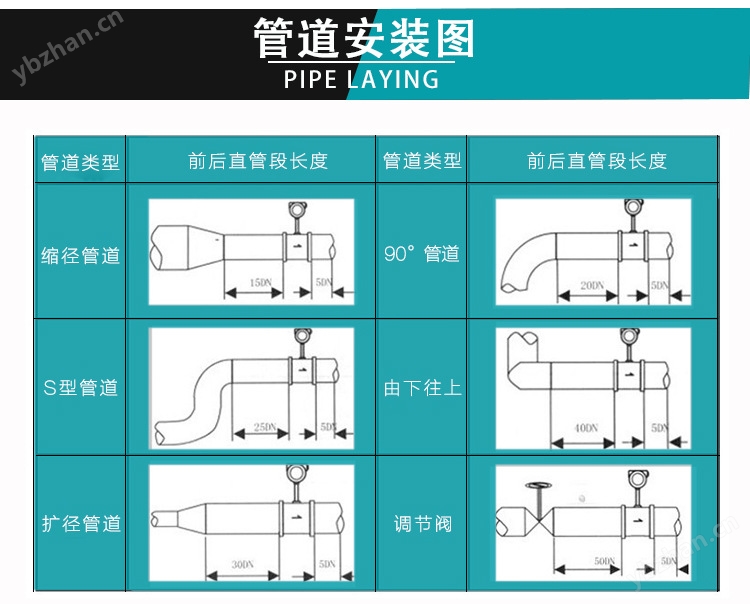

在實際應用中，往往*流量遠低于儀表的上限值，隨著負荷的變化，小流量又往往會低于儀表的下限值，儀表并非工作在它的*工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的就地顯示型蒸汽渦街流量計采用微功耗*，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
渦街流量計流量表：
公稱通徑DN（mm） | 流量范圍 （m 3 /h） | ||
液體 | 氣體 | 蒸汽 | |
10 | 0.2~2 | 1.5~20 | 2~20 |
15 | 0.3~3 | 2.5~20 | 3~30 |
25 | 1~10 | 7.5~60 | 10~100 |
40 | 3~30 | 18~150 | 30~300 |
50 | 4~40 | 30~240 | 40~400 |
80 | 10~100 | 75~600 | 100~1000 |
100 | 20~200 | 125~1000 | 200~2000 |
150 | 45~450 | 250~2000 | 450~4500 |
200 | 80~800 | 500~4000 | 800~8000 |
250 | 120~1200 | 750~6000 | 1200~12000 |
300 | 160~1600 | 1000~8000 | 1600~16000 |
法蘭式渦街流量計選型表：
代 碼 | 說 明 |
SX-LUG | 渦街流量計 |
代 碼 | 安 裝 方 式 |
G | 滿管式 |
C | 插入式 |
1 | 法蘭卡裝式（*型，只可滿管式） |
2 | 法蘭連接式（溫壓補償式渦街必選，只可滿管式 |
3 | 表體斷流拆裝式（只可插入式） |
4 | 表體不斷流拆裝式（只可插入式） |
代 碼 | 測 量 介 質 |
1 | 氣體、液體、蒸汽通用（只限智能顯示型） |
2 | 液體 |
3 | 氣體 |
4 | 飽和蒸汽、過熱蒸汽 |
代 碼 | 輸 出 方 式 |
0 | 無輸出 |
1 | 電壓脈沖輸出 |
6 | 兩線制4～20mA輸出 |
代 碼 | 介 質 溫 度 |
0 | 測量介質溫度-40℃~+150℃ |
1 | 測量0介質溫度-40℃~+280℃（C型250℃） |
2 | 測量介質溫度-40℃~+350℃（C型不可選） |
3 | 測量介質溫度-40℃~+420℃（只限傳感頭不斷流拆卸型） |
代 碼 | 補 償 形 式 |
0 | 現場無顯示（無補償功能） |
1 | 現場顯示 |
代 碼 | 精 度 等 級 |
0 | 1.0級（G型*，C型需協議供貨） |
1 | 0.5級（僅G型） |
2 | 0.2級（僅G型，需協議供貨） |
3 | 2.5級（C型*） |
4 | 1.5級（C型需協議供貨） |
5 | 低流速式（表體內直接縮徑，1.5級） |
代 碼 | 通 訊 方 式 |
0 | 無通訊 |
2 | RS232通訊（限智能放大式） |
4 | RS485通訊（限智能放大式） |
代 碼 | 供 電 方 式 |
0 | 12VDC供電 |
1 | 24VDC供電 |
2 | 3.6V鋰電池供電（限液晶無輸出型） |
3 | 3.6V鋰電池、24VDC供電同時供（限液晶有輸出型） |
訂貨須知：
用戶在定購流量儀表時要注意根據流體的公稱口徑、工作壓力、工作溫
度、流量范圍、流體種類和環境條件選擇合適的規格。
需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型
號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信
號用的電纜時注明規格長度。
