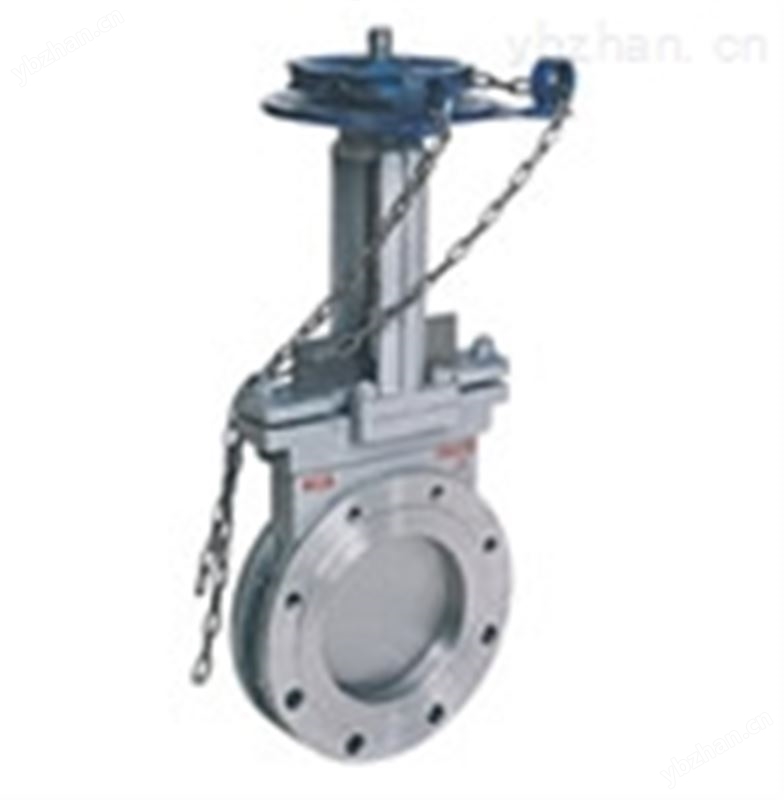

刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常 用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；可做成能產生微量變形的閘 板改善其工藝性，彌補密封面角度在加工過程中產生的偏差，叫彈性閘板 刀型閘閥關閉時密封面可依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，閥門關閉時，要依靠外力強行將閘板壓向閥 座，以保證密封面的密封性。
手動刀型閘閥設計標準
設計制造: JB/T8691
結構長度: GB/T15188.2
法蘭連接: GB/T9113.1 JB/T79
試驗與驗收: GB/T13927
刀型閘閥主要性能規范
公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
刀型閘閥主要零部件材質
體、蓋 | 閘閥 | 閥桿 | 密封面 |
不銹鋼、碳鋼、灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |
刀型閘閥具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，*解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥、球閥等閥門的重量大、流阻大、面積大、難安裝等疑難問題，可取代通用切斷閥和調節閥，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-550℃情況下正常工作。刀型閘閥的閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
刀型閘閥適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果、谷物、屠宰廠廢水等介質。
1.可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。
2.不銹鋼閘板可防止腐蝕引起的密封泄漏，精磨拋光處理可獲得更好的密封效果。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。
3.不銹鋼閥體堅久耐用，閥體加強筋設計提高閥體強度，雙頭螺使用啟閉更為迅速。
4.整體的不銹鋼材質，可防止腐蝕破壞。閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
5.全圓形的直流通道設計不存渣、不卡阻。
6.科學的上密封填料函設計，使上密封安全有效，經久耐用。
7.短結構長度，可節省原料，安裝空間，也有效支持管道強度。
8.三角形的支架節省原材料，保證需要的力學性能。
9.刀型閘閥閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。
10.刀型閘閥還可任意選用驅動機構。
11.V型閘板可作為調節閥使用。
12.設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
13.閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
