萬濠VMS-4030G2.5次元影像測量儀----研發生產該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
光學影像測量儀直銷,光學影像測量儀直銷廠家
儀器*突出特點：
1. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
2. 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
3. 采用亞像素細分技術，提高邊界分辨能力
4. 在線SPC數據處理分析，大批量治具測量
5. X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩
6. 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
7. 采用花崗石底座，性能穩定，不易變形
8. 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下高效測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
10. 自主開發QMS3D軟件，可滿足客戶不同測量需求

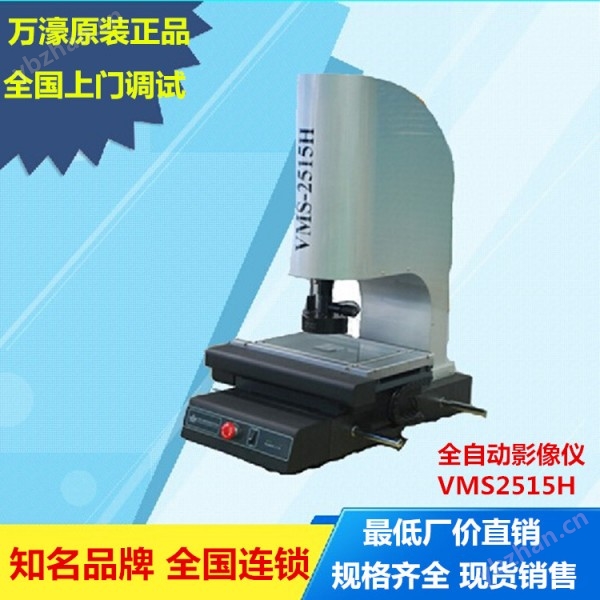

萬濠VMS-4030G2.5次元影像測量儀
技術規格參數：
儀器型號 | VMS-2515H | VMS-3020H | VMS-4030H | VMS-5040H | |||||
| 金屬臺尺寸 | 450*280 | 500*330 | 606*466 | 706-466 | ||||
玻璃臺尺寸 | 306*196 | 350*250 | 450*350 | 550*450 | |||||
運動行程X.Y | 220*150 | 300*200 | 400*300 | 500*400 | |||||
Z軸升降行程 | 150調焦 | 150調焦 | 150調焦 | 150調焦 | |||||
X、Y、Z軸數顯分辨率 | 0.5um | 0.5um | 0.5um | 0.5um | |||||
X、Y坐標示值誤差 | ≤（3+L/200）L為被測長度，單位：mm） | ||||||||
儀器重量 | 220 | 270 | 325 | 450 | |||||
外形尺寸 | 670*660*950 | 720*950*1020 | 720*950*1020 | ||||||
| 三軸運動速度 | 100mm/s | |||||||
三軸定位精度 | 0.001mm | ||||||||
| 攝像機 | TEO彩色1/2″CCD攝像機 | |||||||
變焦鏡頭 | 變焦鏡頭帶同軸光變焦鏡頭（二選一） | ||||||||
變焦鏡頭倍率 | 0.7-4.5X | ||||||||
視頻總倍率 | 30-190X | ||||||||
物方視場 | 11.1-1.7mm | ||||||||
電源 | AC220V/AC110V | ||||||||
消耗功率 | 100W | ||||||||
附加說明：
對于主要生產制造影像測量儀的企業來說，產品的研發、創新是重中之重。那從生產方面看測量儀的發展，就是對產品技術的革新，對產品功能的升級。我們從測量儀的發展歷程也可以看出，之前只能進行二維測量，現在已經可以對工件進行三維測量。由之前的手動測量儀，過渡到半自動測量儀，再到現在的全自動測量儀，自動化程度越來越高。另外，軟件功能也是逐漸強大，已經不再是簡單的電腦連接儀器，而是各部分融為一體化。
