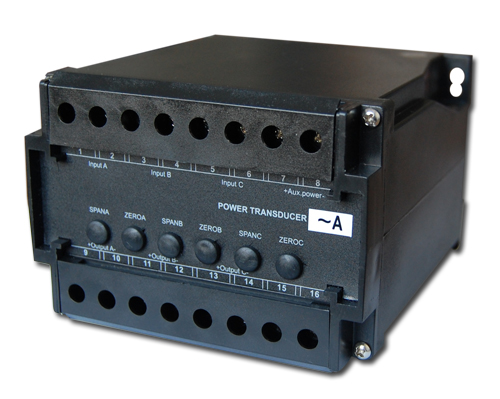

交流電流電壓變送器 GA/GV-33 三相/單相 高途GOTO--圖片
交流電流電壓變送器 GA/GV-33 三相/單相 高途GOTO--技術參數
交流輸入：電壓：150V，300V，600V 電流：1A，5A
輸入負載：電壓互感器PT：≤0.1VA 電流互感器CT：≤0.2VA
允許過載：電壓×2 倍標稱值持續；電流×2 倍標稱值持續；電流×10 倍標稱值10s
精度：≤ ±0.2%RO,±0.5%RO
響應時間：≤400ms
輸出電壓：0~10Vdc, 0~5Vdc(負載電阻＝輸入電壓/10mAdc)
輸出電流：0~20mAdc ,4~20mAdc（負載電阻＝10Vdc/輸出電流）
輸出波紋：≤0.5% RO 峰峰值
工作環境溫濕度：0~50℃/小于80%相對濕度（無冷凝狀態）
貯存環境溫濕度：-20~70℃/小于70%相對濕度（無冷凝狀態）
使用電源：AC220±10%，50Hz 可訂制特殊規格（DC12V，24V，48V，110V，220V±20%）
電源消耗：DC 約3W，AC 約4VA
絕緣阻抗：DC500V 時大于100MΩ
安裝方式：35mm 標準導軌、底座螺釘安裝
--接線圖
GA、GV-12單相交流變送器（單相二線） GA、GV-33三相相交流變送器（三相三線）
GA-33三相電流變送器（三相三線）：
